IDMAR Zawór kulowy DN125 WK2a 1.6MPa Sandwich kołnierzowy do gazu

Zawór kulowy kołnierzowy do gazu DN125 WK2a 1.6MPa Sandwich
APA12500016820

Zawór kulowy DN125 WK2A Sandwich do gazu firmy IDMAR to zaawansowany technologicznie element armatury przemysłowej, przeznaczony do pracy w instalacjach wodnych pod ciśnieniem do 1.6 MPa. Wysoka jakość wykonania, trwałość oraz innowacyjne rozwiązania konstrukcyjne sprawiają, że wyróżnia się on spośród innych, dostępnych na rynku zaworów.

✅ Kluczowe cechy i zalety

• Potrójne zabezpieczenie przed wyciekiem


  • Trzy wysokiej jakości o-ringi umieszczone w precyzyjnie wykonanych kanalikach zapewniają niezawodne uszczelnienie, chroniąc zawór przed wyciekiem i uszkodzeniem nawet w wymagających warunkach pracy.


• Zaawansowane uszczelnienia PTFE

• Tuleja łożyskująca trzpień została wykonana z politetrafluoroetylenu (PTFE) wzbogaconego grafitem, co zapewnia dodatkowe doszczelnienie oraz płynność pracy mechanizmu zaworu.

• Uszczelnienie kuli wykonano z mieszanki PTFE z dodatkiem  15% węgla (C), co poprawia trwałość i efektywność działania zaworu, jednocześnie zwiększając jego odporność na zużycie.



• Wytrzymały korpus z certyfikowanej stali P355NL1


  • Korpus zaworu wykonano z wysokiej jakości, certyfikowanej stali P355NL1, przeznaczonej do wyrobów ciśnieniowych. Ten rodzaj stali jest  odporny na działanie niskich temperatur, dzięki czemu może być stosowany w zaworach przeznaczonych do pracy w trudnych warunkach atmosferycznych.



• Obróbka strumieniowo-ścierna i malowanie antykorozyjne

• Korpus poddano obróbce strumieniowo-ściernej, co znacząco poprawia przyczepność powłoki lakierniczej.

• Zawór malowany jest 3-składnikową farbą podkładową, chroniącą jego powierzchnię przed korozją i działaniem   czynników zewnętrznych.

• Zgodność z Dyrektywą PED 2014/68/EU

  • Zgodnie z wymaganiami dyrektywy ciśnieniowej PED 2014/68/EU, przylga zaworu nie jest malowana. Zamiast tego zastosowano wysokiej jakości substancję antykorozyjną, która nie tylko chroni zawór przed działaniem czynników zewnętrznych i wystąpieniem korozji, ale również poprawia szczelność połączenia z rurociągiem.



Precyzja wykonania i trwałość

• Spawanie robotyczne - Wysokiej jakości spawy wykonane przez roboty zapewniają idealne położenie i wysoką wytrzymałość obudowy.
• Obróbka CNC - Wszystkie elementy zaworu są produkowane przy użyciu nowoczesnych maszyn CNC renomowanych marek, takich jak HAAS i OKUMA. Ich zastosowanie podczas produkcji gwarantuje najwyższą precyzję i jakość wykonania produktu.

 Ten zawór to doskonały wybór dla instalacji wodnych wymagających niezawodności, trwałości i zgodności z europejskimi normami technicznymi.

Zastosowanie:

Zawór kulowy kołnierzowy do gazu DN125 WK2a 1.6MPa SANDWICH przeznaczony jest do sieci gazowych, produktów ropopochodnych oraz instalacji przemysłowych. Standardowy zawór jest wyposażony w rączkę. Na życzenie klienta istnieje
możliwość wykonania zaworu z przekładnią ślimakową lub pod przekładnię

Specyfikacja:

• Przeznaczenie:  płyny grupy 1
• Średnica: DN125
• Max. ciśnienie: PS 16bar
• Temperatura pracy: -30°C ÷ +60°C

Podział płynów na grupy wg Dyrektywy Ciśnieniowej 2014/68/EU (PED):
• płyny grupy 1 - wybuchowe, łatwopalne, toksyczne, utleniające np.: propan-butan, ropa naftowa, gaz wielkopiecowy, gaz kopalniany.
• płyny grupy 2 - pozostałe płyny np.: woda (zimna i gorąca), para wodna, glikol, oleje, azot, dwutlenek węgla, sprężone powietrze.

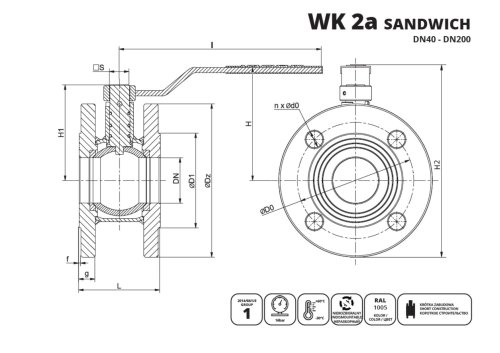

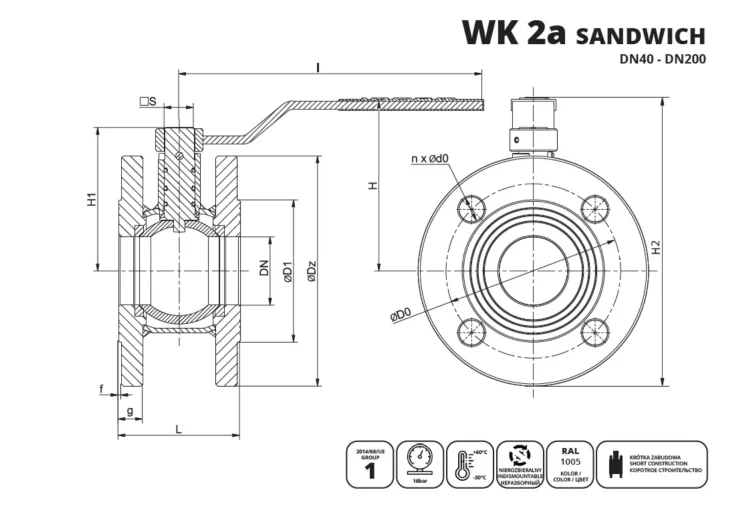

Parametry techniczne: Średnica DN:  125 mm Ciśnienie PS:   16 bar Waga:    23 kg Typ przyłącza:      F10 Kwadrat      19 Wymiary:   I    600 mm L   186 mm ØDz   250 mm ØD1   188 mm g     22 mm f       2 mm ØD0   210 mm Ød0     18 mm n ilość      8 H   161 mm H1   168 mm H2   286 mm □ s      25 mm

Zawór kulowy WK2A Sandwich DN125 do gazu może zastąpić zawory firmy:

• EFAR WK7a 16 - kod produktu: 0.125.004.01600
• BROEN BALLOMAX TYP 94103

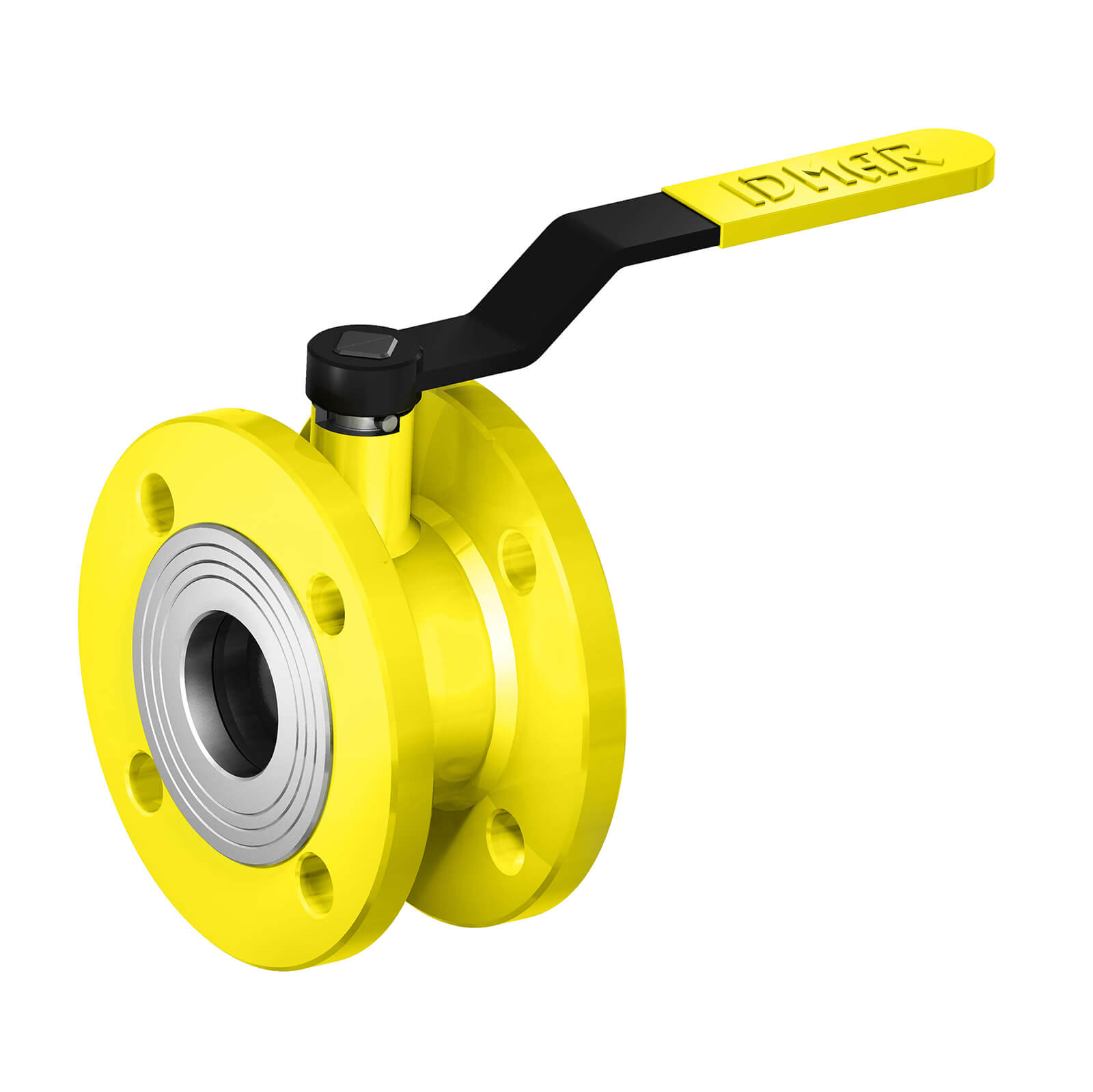

*Zdjęcie poglądowe
