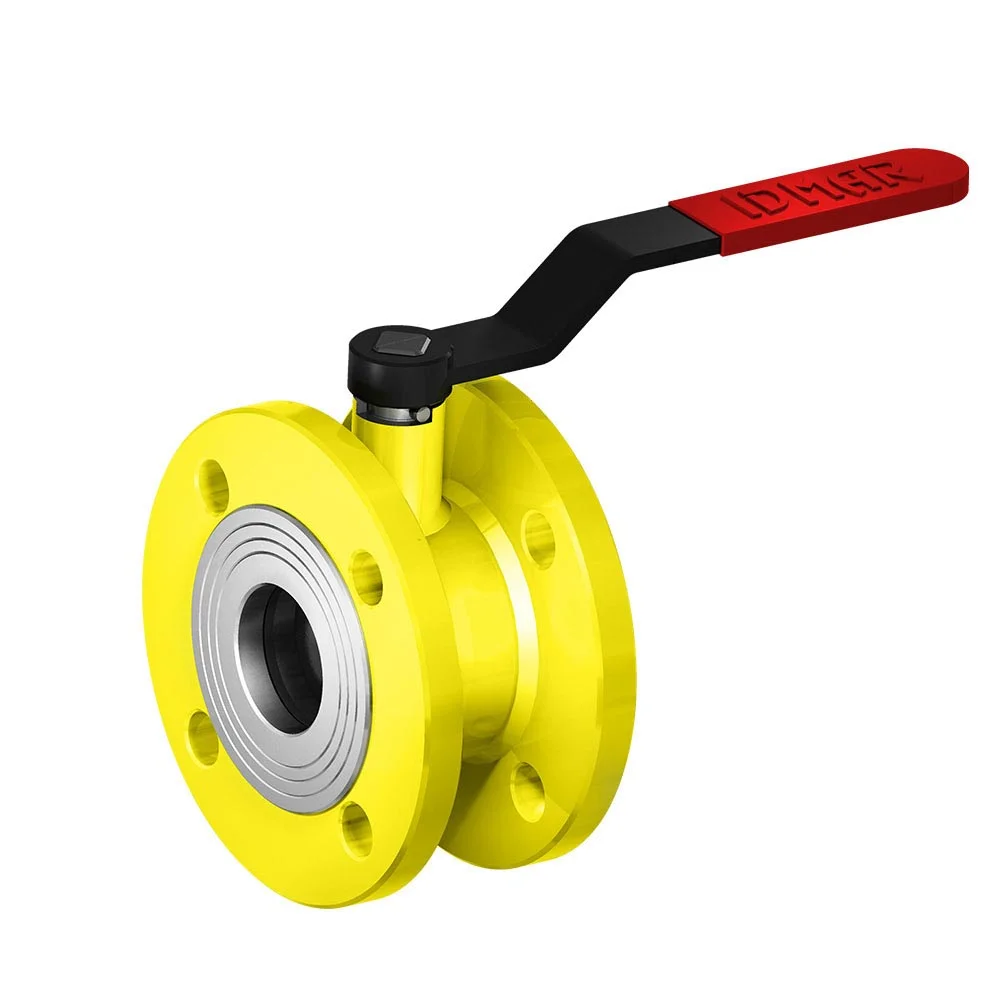

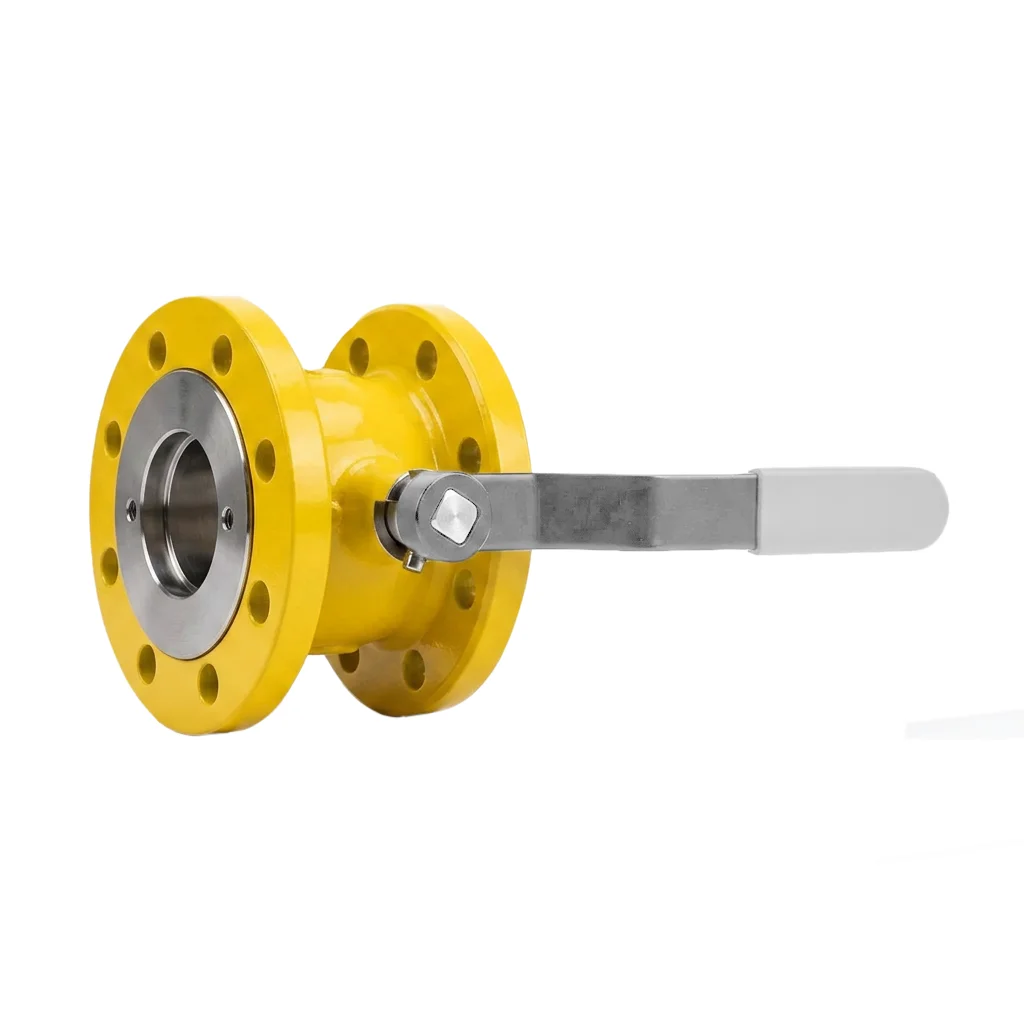

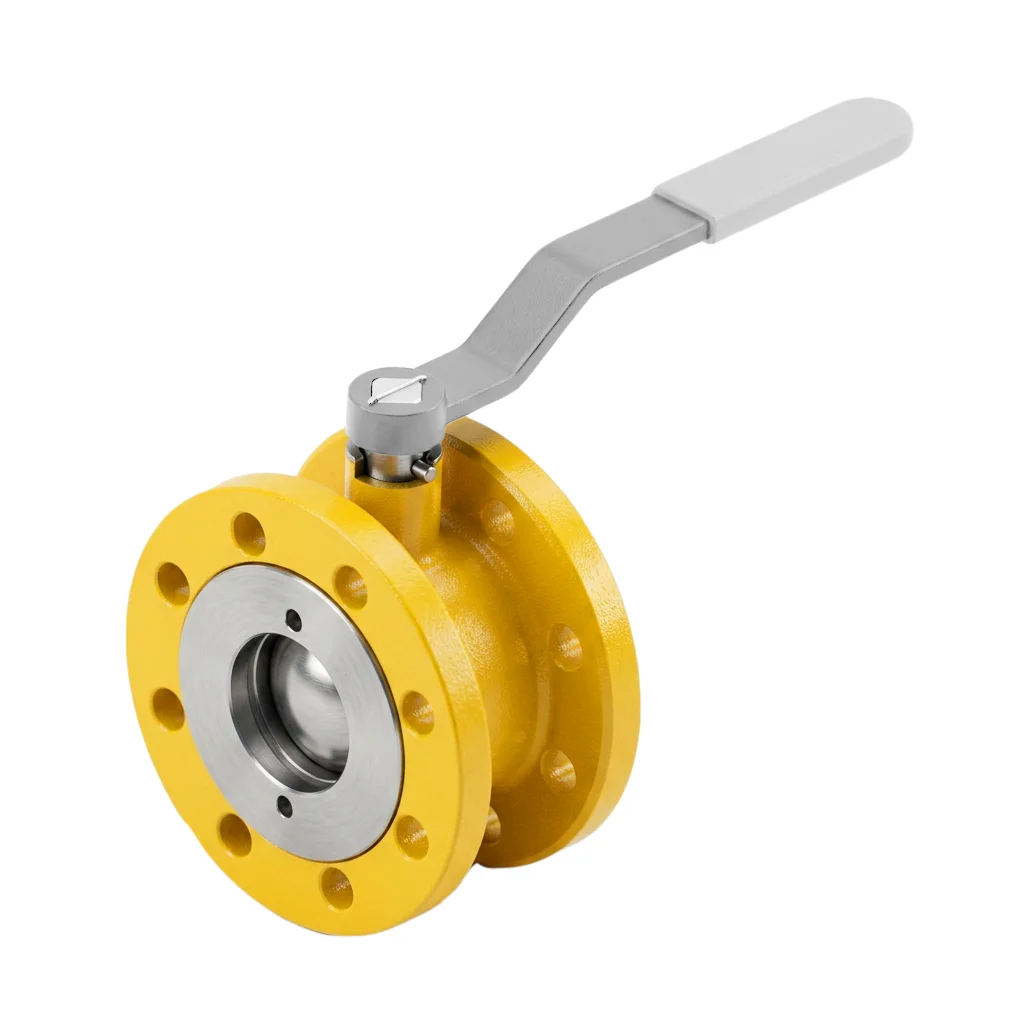

IDMAR Zawór kulowy DN125 do gazu WK 2a 1.6MPa Sandwich kołnierzowy

Czym jest zawór kulowy kołnierzowy do gazu DN125 WK2a Sandwich 1,6 MPa?

Specjalistyczny zawór odcinający typu Sandwich o skróconej długości montażowej (I = 600 mm), przeznaczony do instalacji gazowych średniego ciśnienia – gaz ziemny, LPG, propan-butan, gaz procesowy w przemyśle chemicznym i petrochemicznym (płyny grupy 1 wg PED). Konstrukcja trójczęściowa z przyłączem kołnierzowym PN16 DN125 zapewnia wytrzymałość na ciśnienie robocze do 16 bar oraz łatwość montażu w ograniczonej przestrzeni. Uszczelnienia z PTFE + 15 % węgla oraz potrójne O-ringi NBR70 gwarantują szczelność klasy A w zakresie temperatur od –30 °C do +60 °C. Kula i korpus wykonane ze stali P355NL1 zapewniają wysoką wytrzymałość i długą żywotność w wymagających instalacjach. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Na życzenie klienta dostępna wersja z przekładnią ślimakową lub przygotowanie pod siłownik.

Budowa i komponenty zaworu WK2a DN125 Sandwich

• Korpus trójczęściowy – stal certyfikowana P355NL1, konstrukcja Sandwich, spawanie robotyczne
• Uszczelka (seat) – PTFE + 15 % węgla, zapewnia szczelność kuli
• Kołnierz (flange) – przyłącze PN16 DN125, materiał P355NL1
• Korpus / komin (body / sleeve) – stal P355NL1, wzmocniona konstrukcja
• Pierścień dolny (bottom ring) – PTFE + 15 % C, łożysko ślizgowe trzpienia
• Trzpień (stem) – stal odporna na obciążenia, zabezpieczenie antystatyczne
• Kołek walcowy (dowel pin) – wg PN‑EN ISO 2338, zabezpieczenie montażowe
• O‑ring – NBR70, potrójne uszczelnienie trzpienia
• Wkręt dociskowy (setscrew) – wg PN‑EN ISO 4026, blokada pozycji
• Uchwyt (handle) – stal S235JR, kwadrat 25 mm (ISO 5211 F10)
• Kula (ball) – stal P355NL1, pełny przelot DN125
• Śruby montażowe – 8 × M16, łączenie korpusu trójczęściowego

Uwaga: Zawór dostarczany bez rączki. Rączki dostępne oddzielnie w katalogu Rączki do zaworów przemysłowych.

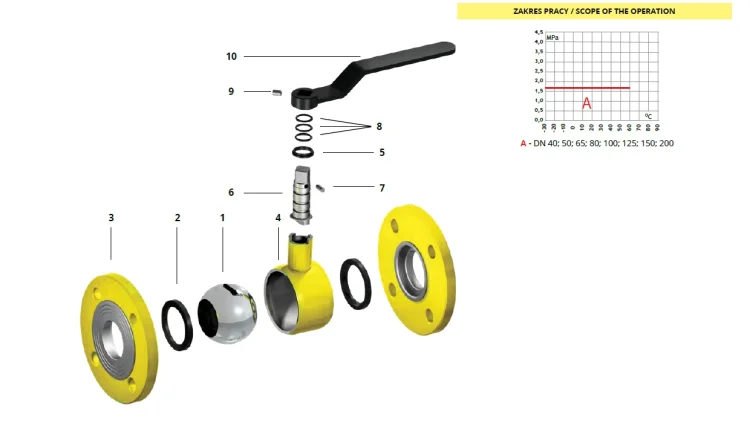

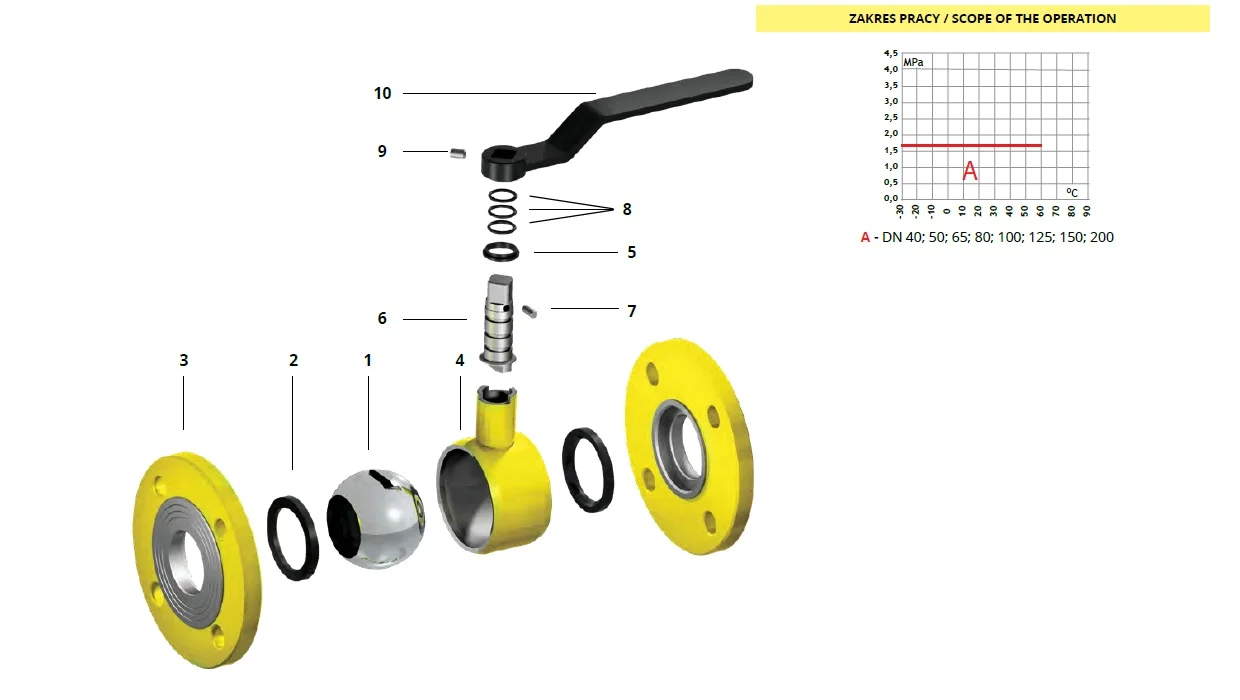

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do gazu WK2a DN125 Sandwich

Cechy techniczne

• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – wytrzymałość na obciążenia w instalacjach gazowych średniego ciśnienia
• ✔ Przyłącze kołnierzowe PN16 DN125 – 8 śrub M16 (gwint 18 mm), rozstaw ØDz 250 mm, zgodne z PN‑EN 1092‑1
• ✔ Uszczelnienia PTFE + 15 % węgla – temperatura robocza –30 °C do +60 °C, zwiększona odporność na ścieranie
• ✔ Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu, brak emisji do atmosfery
• ✔ Korpus i kula P355NL1 – certyfikowana stal spawalna, certyfikacja PED 2014/68/EU
• ✔ Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu
• ✔ Kompaktowa konstrukcja Sandwich – długość montażowa I = 600 mm (krótsza niż WKN/WKP)
• ✔ Kwadrat napędowy 25 mm (ISO 5211 F10) – możliwość montażu przekładni ślimakowej lub siłownika
• ✔ Żywotność ponad 10 000 cykli – w warunkach gazowych średniego ciśnienia
• ✔ Przeznaczenie: płyny grupy 1 (PED) – gaz ziemny, LPG, propan-butan, gaz wielkopiecowy, gaz kopalniany

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16 DN125)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	125
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
ØD1 – średnica przyłgi	188
ØD0 – średnica zewnętrzna kołnierza	210
Ød0 – średnica otworu śruby	18
n – liczba śrub (ilość / quantity)	8
ØDz – średnica podziałowa śrub	250
g – grubość przyłgi	22
f – grubość uszczelki	2
L – szerokość korpusu	186
I – długość montażowa (całkowita)	600
H – wysokość korpusu zaworu	161
H1 – wysokość do osi napędu	168
H2 – wysokość całkowita (z napędem)	286
□ s – wymiar kwadratu napędowego	25

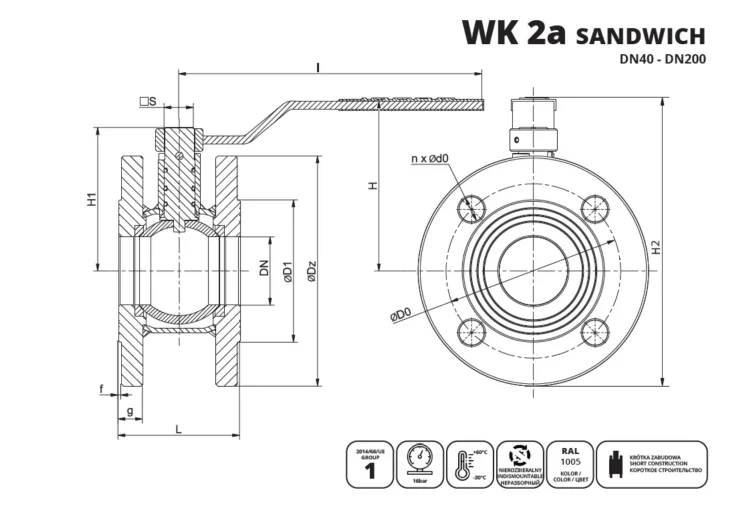

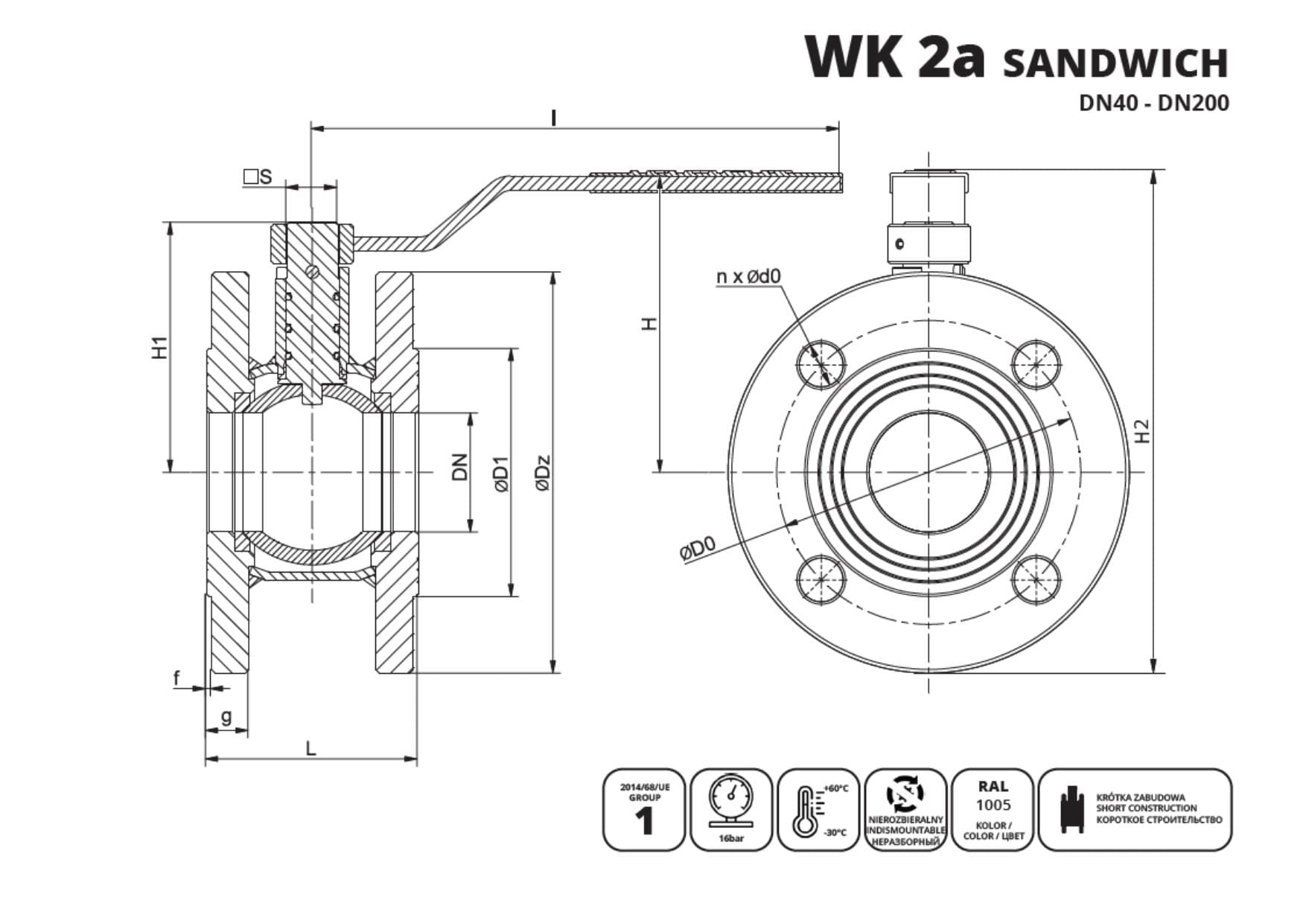

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN125 WK2a Sandwich

Zastosowania przemysłowe

Zawór kulowy DN125 WK2a Sandwich 1,6 MPa gazowy znajduje zastosowanie w wymagających instalacjach średniego ciśnienia dla gazów palnych i technologicznych (płyny grupy 1 wg PED). Główne obszary wykorzystania obejmują:

• Sieci gazownicze średniego ciśnienia – stacje redukcyjne, magistrale gazowe, instalacje przesyłowe DN125
• Przemysł petrochemiczny – instalacje LPG, propan-butan, gaz ziemny, gaz procesowy, rurociągi technologiczne
• Przemysł chemiczny – instalacje gazów technicznych, systemy produkcyjne, węzły rozdzielcze, gaz kopalniany
• Stacje sprężania gazu – tłocznie gazu, stacje przesyłowe, instalacje kompresyjne średnich średnic
• Zakłady gazowe – punkty redukcyjne, stacje gazowe, systemy dystrybucji gazu miejskiego
• Instalacje przemysłowe – kotłownie gazowe, piece przemysłowe, instalacje technologiczne średniego ciśnienia, gaz wielkopiecowy

6 kluczowych zalet zaworu DN125 WK2a Sandwich 1,6 MPa

1. Kompaktowa konstrukcja Sandwich (I = 600 mm) – skrócona długość montażowa w porównaniu do zaworów standardowych, łatwiejszy montaż w ograniczonej przestrzeni, oszczędność na rurociągach podporowych.
2. Ciśnienie robocze do 16 bar (1,6 MPa) – pełna certyfikacja PED dla grupy 1, korpus i kula ze stali P355NL1, przetestowano przy 24 bar (1,5 × PS), bezpieczeństwo dla instalacji gazowych.
3. Uszczelnienia PTFE + 15 % węgla – zwiększona odporność na ścieranie, praca w zakresie –30 °C do +60 °C, żywotność > 10 000 cykli, brak wymagań smarowania.
4. Zabezpieczenie antystatyczne – trwała sprężyna łączy elektrycznie kulę z korpusem, chroni przed iskrzeniem i wybuchem w atmosferach wybuchowych Ex (ATEX).
5. Potrójne uszczelnienie O‑ring NBR70 – trzy pierścienie w precyzyjnych rowkach CNC gwarantują szczelność klasy A (< 0,01 ml/min), brak wycieków nawet po wieloletniej eksploatacji.
6. Gotowość do automatyzacji (kwadrat □ 25 mm ISO 5211 F10) – możliwość montażu przekładni ślimakowej, przekładni planetarnej lub siłownika elektrycznego/pneumatycznego, kompatybilność z standardowymi akcesoriami ISO 5211, certyfikaty CE, PED i ŚZSJ, gwarancja 2 lata.
