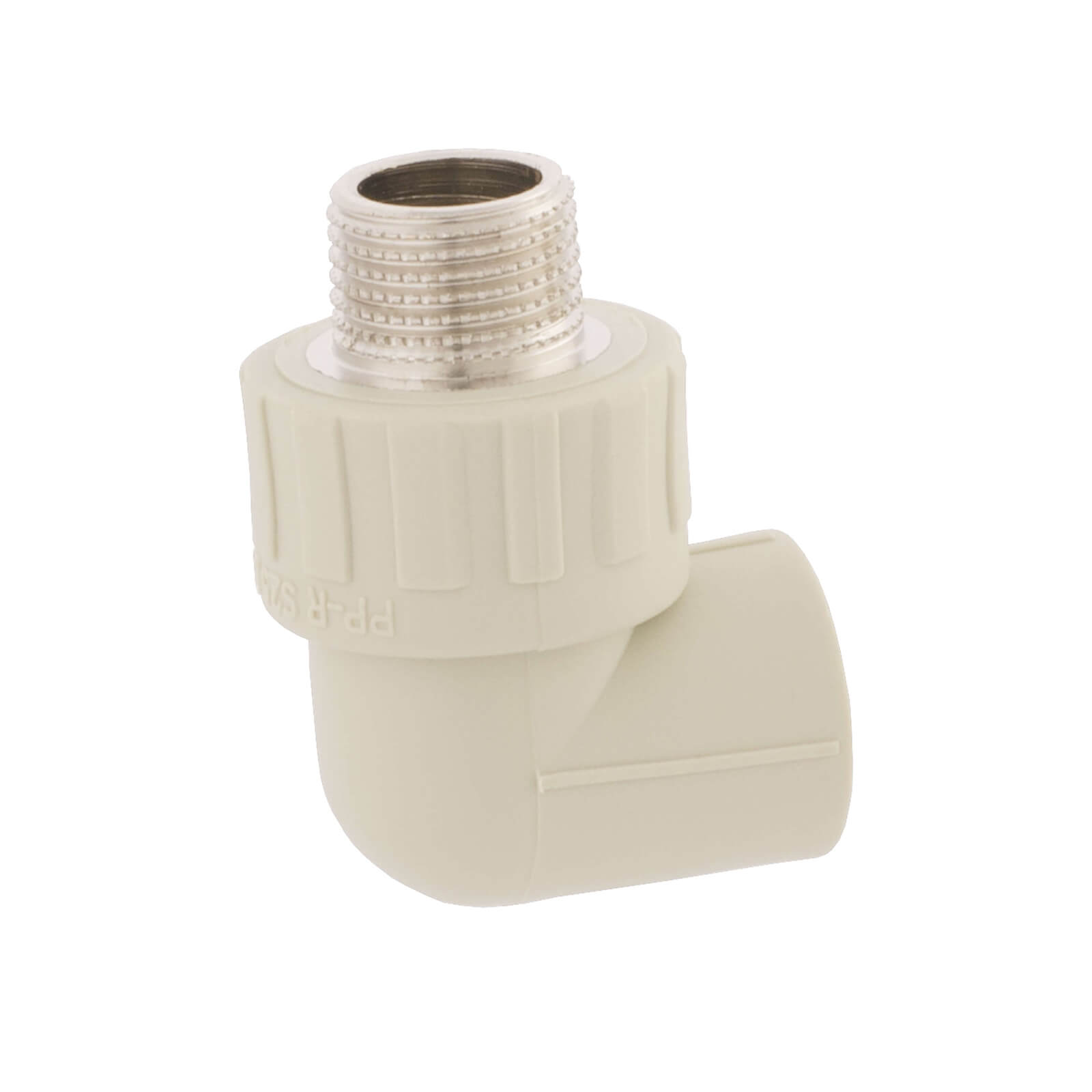

IDMAR Kolano PP-R 32x3/4" gwint zewnętrzny
Wystaw opinię o produkcie
Kod produktu: PPRZKGZ032X3/4.1010
Kolanko PP‑R 90° DN32×3/4" GZ – Zgrzewane + Gwint Zewnętrzny | IDMAR
Kolanko PP‑R 90° DN32×3/4" GZ (kod PPRZKGZ032X3/4.1010) to kształtka przejściowa łącząca rurę PP‑R DN32 (32 mm) z armaturą gwintową 3/4" (DN20) poprzez gwint zewnętrzny. Z jednej strony kielich do zgrzewania (270 °C, 8 s, głębokość 20 mm), z drugiej mosiężna tuleja z gwintem zewnętrznym stożkowym 3/4" (R 3/4") zgodnym z ISO 7‑1 (stop CW617N). Ciśnienie robocze 10 bar @ +60 °C, 6 bar @ +80 °C, przepustowość 50‑65 l/min – idealna do podłączeń armatury z gwintem wewnętrznym (kurki kulowe, zawory zwrotne, filtry, wodomierze DN20, manometry, czujniki temperatury). Gwint zewnętrzny GZ (stożkowy R) zapewnia samocentrowanie i samouszczelnienie dzięki stożkowości 1:16, eliminując konieczność stosowania uszczelek płaskich (wystarczy taśma Teflon 4‑6 okrążeń lub pasta). Współczynnik λ = 0,24 W/(m·K), żywotność ≥ 50 lat, odporność na korozję. Norma PN‑EN ISO 15874‑3:2013, certyfikat PZH. Moment dokręcania 35‑45 Nm (wyższy niż GW ze względu na gwint stożkowy). Zastosowania: podłączenia kurków kulowych DN20 (przepustowość 50‑70 l/min), zaworów zwrotnych (ochrona przed cofaniem), filtrów siatkowych (ΔP < 0,1 bar), wodomierzy wirnikowych/ultradźwiękowych, manometrów ciśnieniowych (0‑10 bar), czujników temperatury (instalacje c.o./c.w.u.), instalacje przemysłowe (linie technologiczne). Zobacz pełną ofertę kształtek PP‑R. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa
Opis
IDMAR Kolanko PP‑R 90° DN32×3/4" GZ – zgrzewane + gwint zewnętrzny
Profesjonalna kształtka przejściowa PP‑R do podłączeń armatury z gwintem wewnętrznym | Rozmiar DN32 (32 mm) × gwint 3/4" GZ (DN20) | Kąt 90° | Ciśnienie robocze 10 bar @ +60°C, 6 bar @ +80°C | Zgodne z normą PN‑EN ISO 15874‑3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓
Czym jest kolanko PP‑R 90° DN32×3/4" GZ?
Kolanko PP‑R 90° DN32×3/4" GZ (kod produktu PPRZKGZ032X3/4.1010) to uniwersalna kształtka przejściowa produkcji IDMAR, łącząca rurę polipropylenową PP‑R o średnicy nominalnej DN32 (Ø 32 mm zewnętrzne) z armaturą wyposażoną w gwint wewnętrzny cylindryczny lub stożkowy 3/4" poprzez gwint zewnętrzny stożkowy 3/4" (R 3/4") zgodny z normą ISO 7‑1. Kształtka wykonana jest z wysokoklasowego polipropylenu typu 3 (random copolymer PP‑R), wzmocnionego mosięzną tulejką gwintową ze stopu CW617N (58 % miedzi, 39 % cynku, 3 % ołowiu), odpornego na dezynkifikację i korozję. Produkt przeznaczony jest do montażu w instalacjach zimnej i ciepłej wody użytkowej, centralnego ogrzewania, chłodzenia, sprężonego powietrza oraz systemów technologicznych.
Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego (Ø wewnętrzne 30,6 mm, głębokość wtopienia 20 mm, czas zgrzewania 8 s przy temperaturze 270 °C ± 5 °C), z drugiej strony mosiężną tulejkę z gwintem zewnętrznym stożkowym 3/4" (R 3/4", DN20) zgodnym z ISO 7‑1. Różnica między GZ (gwint zewnętrzny) a GW (gwint wewnętrzny): (1) GZ (R 3/4") = gwint zewnętrzny stożkowy (stożkowość 1:16, kąt 1° 47′) – wkręcany do armatury z gwintem wewnętrznym cylindrycznym G 3/4" lub stożkowym Rc 3/4". Samocentruje się i samouszczenienia dzięki stożkowości – docisk boczny gwintów zapewnia szczelność bez uszczelek płaskich (wystarczy taśma Teflon 4‑6 okrążeń lub pasta uszczelniająca). Stosowany do podłączeń: kurków kulowych, zaworów zwrotnych, filtrów, wodomierzy, manometrów, czujników. (2) GW (G 3/4") = gwint wewnętrzny cylindryczny (ISO 228‑1) – armatura (baterie, zawory) wkręcana do kształtki. Stosowany do podłączeń: baterii, zaworów grzejnikowych, filtrów podumywalkowych.
Średnica DN32 (32 mm) jest standardem w instalacjach c.w.u. w budynkach wielorodzinnych (12‑30 lokali), hotelach, szkołach – piony zasilające 8‑12 punktów poboru, rozdzielacze piętrowe, podłączenia pomp obiegowych, kurków kulowych głównych odcinających, filtrów siatkowych DN20‑25, wodomierzy wirnikowych DN20. Gwint 3/4" GZ (R 3/4", DN20) jest standardem w armaturze odcinającej, regulacyjnej i pomiarowej (≈ 60 % rynku kurków kulowych DN20‑25, ≈ 70 % zaworów zwrotnych, ≈ 80 % wodomierzy DN20). Przepustowość nominalna wynosi 50‑65 l/min (przy prędkości v ≈ 1,5 m/s, spadek ciśnienia Δp ≈ 0,15‑0,25 bar/m), co zapewnia komfort dla 2‑3 jednoczesnych punktów poboru. Ciśnienie robocze wynosi 10 bar @ +60 °C oraz 6 bar @ +80 °C, żywotność projektowa ≥ 50 lat.
Parametry techniczne i wymiary
| Kod produktu: | PPRZKGZ032X3/4.1010 |
| Marka: | IDMAR |
| Typ: | Kolanko 90° z gwintem zewnętrznym |
| Rozmiar nominalny (rura): | DN32 (32 mm) |
| Przyłącze gwintowe: | 3/4" GZ 1 |
| Kąt załamania: | 90° ± 2° |
| Wymiar d : | 30,8 mm |
| Wymiar Z : | 20,0 mm |
| Wymiar L : | 37,3 mm |
| Wymiar G : | 3/4" |
| Materiał korpusu: | PP‑R typ 3 (random copolymer) |
| Tuleja gwintowa: | Mosiądz CW617N (58% Cu, 39% Zn, 3% Pb) |
| Temperatura zgrzewania: | 270 °C ± 5 °C |
| Czas nagrzewania (DN32): | 8 sekund |
| Czas łączenia: | ≤ 6 sekund |
| Czas chłodzenia: | ≥ 4 minuty |
| Ciśnienie robocze @ +60 °C: | 10 bar (1,0 MPa) |
| Ciśnienie robocze @ +80 °C: | 6 bar (0,6 MPa) |
| Temperatura pracy (ciągła): | +1 °C – +80 °C |
| Współczynnik przewodności λ: | 0,24 W/(m·K) |
| Przepustowość nominalna: | 50‑65 l/min (v ≈ 1,5 m/s) |
| Moment dokręcania gwintu: | 35‑45 Nm |
| Norma: | PN‑EN ISO 15874‑3:2013 |
| Certyfikat: | PZH (woda pitna) |
| Gwarancja: | 2 lata |
| Żywotność projektowa: | ≥ 50 lat (+60 °C/10 bar) |
Rysunek techniczny kolanka PP‑R 90° DN32×3/4" GZ
Zastosowania kolanka PP‑R 90° DN32×3/4" GZ
• Podłączenia kurków kulowych DN20: Kurki odcinające piony c.w.u./c.z., rozdzielacze piętrowe – przepustowość 50‑70 l/min, spadek ciśnienia ΔP < 0,1 bar (pełne otwarcie). Gwint zewnętrzny GZ wkręcany do gwintu wewnętrznego G 3/4" kurka (moment 35‑45 Nm, taśma Teflon 4‑6 okrążeń).
• Zawory zwrotne (antyskażeniowe): Ochrona przed cofaniem wody w instalacjach c.w.u./c.z. (norma PN‑EN 1717) – zawory sprężynowe, talerzowe, kulowe DN20. Przepustowość 50‑60 l/min, ΔP < 0,2 bar.
• Filtry siatkowe i Y‑kowe DN20: Filtry mechaniczne przed pompami ciepła, kotłami, przepływowymi podgrzewaczami – siatka 100‑300 μm, przepustowość 50‑65 l/min, ΔP < 0,1 bar (czysta siatka).
• Wodomierze wirnikowe i ultradźwiękowe DN20: Pomiar zużycia wody w instalacjach c.z./c.w.u. – przepustowość nominalna Qn = 2,5 m³/h (≈ 42 l/min), ΔP ≈ 0,3‑0,5 bar przy Qn. Gwint GZ 3/4" wkręcany do gwintu wewnętrznego wodomierza (moment 35‑40 Nm).
• Manometry ciśnieniowe: Pomiar ciśnienia w instalacjach c.o./c.w.u. (0‑10 bar, 0‑16 bar) – gwint GZ 3/4" wkręcany do gwintu G 3/4" manometru (moment 25‑30 Nm, taśma Teflon 6‑8 okrążenia).
• Reduktory ciśnienia DN20: Zabezpieczenie instalacji przed nadciśnieniem (> 6 bar w sieci) – reduktory nastawne/automatyczne – przepustowość 50‑70 l/min przy ΔP < 0,3 bar.
• Instalacje przemysłowe: Linie technologiczne przemysłu spożywczego (CIP, mycie butelek), systemy chłodzenia procesów produkcyjnych).
Instrukcja montażu – zgrzewanie + montaż gwintu GZ
ETAP 1: Zgrzewanie polifuzyjne
1. Zgrzewarka: 270 °C ± 5 °C, odczekaj 10‑15 min.
2. Rura: Tnij prostopadie, usuń zadziory, zaznacz głębokość 20 mm.
3. Czyszczenie: Alkohol izopropylowy.
4. Nagrzewanie: 8 sekund dla DN32.
5. Łączenie: ≤ 6 s wsuń do 20 mm, bez obrotu. Przytrzymaj 15‑20 s.
6. Chłodzenie: ≥ 4 minuty.
ETAP 2: Montaż gwintu zewnętrznego GZ 3/4"
1. Przygotowanie gwintu armatury: Sprawdź gwint wewnętrzny G 3/4" lub Rc 3/4" armatury (kurek, zawór, filtr, wodomierz) – brak uszkodzeń, zabrudzeń. Oczyść szczotką drucianą.
2. Nawinięcie taśmy Teflon: Nawiń 4‑6 okrążeń taśmy PTFE na gwint zewnętrzny GZ 3/4" kolanka zgodnie z kierunkiem wkręcania (prawostronne). Uwaga: dla gwintu stożkowego GZ stosuj mniej taśmy (4‑6 okrążeń) niż dla cylindrycznego GW (6‑8 okrążeń) – zbyt gruba warstwa taśmy może spowodować pęknięcie gwintu armatury przy dokręcaniu.
3. Alternatywnie – pasta uszczelniająca: Nałóż cienką warstwę pasty (1‑1,5 mm) na gwint zewnętrzny GZ kolanka (np. Loctite 577, Tangit Uni‑Lock, Fermit). Nie nakładaj na gwint wewnętrzny armatury.
4. Wkręcanie kolanka do armatury: Wkręć ręcznie gwint GZ kolanka do gwintu G 3/4" armatury do oporu (3‑4 pełne obroty). Następnie dokręć kluczem płaskim lub nastawnym z momentem 35‑45 Nm. Uwaga: gwint stożkowy GZ wymaga wyższego momentu niż cylindryczny GW (30‑35 Nm), ponieważ stożkowość 1:16 zapewnia samouszczelnienie przez docisk boczny gwintów.
5. Orientacja armatury: Dla kurków kulowych zwróć uwagę na prawidłową orientację (kierunek uchwytu – góra/dół/bok zgodnie z projektem). Ostatni pół obrotu (5‑10 Nm) może skorygować ustawienie.
6. Próba szczelności: Po 1 h wykonaj próbę ciśnieniową 10 bar × 1 h. Sprawdź gwint wizualnie i dotykowo (brak wilgoci, kropel). Dla instalacji c.w.u./c.o. zalecana próba 12 bar × 24 h przed zamurowaniem.
UWAGA – najczęstsze błędy montażu kolanko GZ:
• Zbyt duży moment dokręcania (> 55 Nm) – pęknięcie gwintu wewnętrznego armatury (szczególnie armatura z tworzyw – PP, PVC) – stosuj klucz dynamometryczny, moment 35‑45 Nm
• Zbyt dużo taśmy Teflon (> 8 okrążeń) – pęknięcie gwintu armatury przy dokręcaniu (taśma nie ma czasu na kompresję) – stosuj 4‑6 okrążeń dla GZ stożkowego
• Nieprawidłowy kierunek nawijania taśmy – taśma zsuwa się podczas wkręcania, brak uszczelnienia – nawijaj zgodnie z kierunkiem wkręcania (prawostronne)
• Montaż armatury na gorąco (> +40 °C po zgrzewie) – odkształcenie korpusu PP‑R, nieszczelność – odczekaj minimum 4 minuty
• Przegrzanie podczas zgrzewania (> 10 s) – zawężenie światła wewnętrznego, spadek przepływu
• Montaż bez kontroli orientacji armatury – kurek/zawór skierowany w złą stronę, konieczność demontażu/poprawek
Najczęściej zadawane pytania (FAQ)
Jaka różnica między GZ (gwint zewnętrzny) a GW (gwint wewnętrzny)?
GZ (R 3/4") = gwint zewnętrzny stożkowy (stożkowość 1:16) – wkręcany do armatury z gwintem wewnętrznym (kurki, zawory, filtry, wodomierze). Samocentruje się i samouszczenienia dzięki stożkowości. Taśma Teflon 4‑6 okrążeń, moment 35‑45 Nm. GW (G 3/4") = gwint wewnętrzny cylindryczny – armatura (baterie, zawory) wkręcana do kształtki. Taśma Teflon 6‑8 okrążeń, moment 30‑35 Nm. Zastosowanie: GZ = podłączenia armatury odcinającej/regulacyjnej, GW = podłączenia baterii/zaworów grzejnikowych.
Czy można wkręcić gwint GZ 3/4" do gwintu cylindrycznego G 3/4"?
TAK. Gwint stożkowy GZ (R 3/4") jest kompatybilny z gwintem cylindrycznym G 3/4" (ISO 228‑1) oraz gwintem stożkowym Rc 3/4" (ISO 7‑1). Połączenie GZ (zewnętrzny stożkowy) + G (wewnętrzny cylindryczny) jest najczęstszym standardem w armaturze sanitarnej i grzewczej (≈ 80 % kurków kulowych, zaworów). Stożkowość GZ kompensuje tolerancje cylindrycznego G, zapewniając szczelność. Uwaga: przy montażu GZ + G stosuj taśmę Teflon 5‑6 okrążeń (więcej niż przy GZ + Rc, gdzie wystarczy 3‑4 okrążenia).
Jaki moment dokręcania dla gwintu GZ 3/4"?
Zalecany: 35‑45 Nm (moment standardowy dla gwintu stożkowego GZ 3/4"). Uwaga: moment wyższy niż dla GW (30‑35 Nm), ponieważ gwint stożkowy wymaga docisku bocznego dla samouszczelnienia. Bezpieczny maksimum: 50‑55 Nm (dla armatury mosiężnej/stalowej). Nie przekraczaj 60 Nm – ryzyko pęknięcia gwintu armatury (szczególnie armatura z tworzyw – PP, PVC, PVDF). Dla armatury z tworzyw stosuj moment 25‑35 Nm.
Ile okrążeń taśmy Teflon dla gwintu GZ 3/4"?
4‑6 okrążeń taśmy PTFE dla gwintu stożkowego GZ 3/4". Mniej niż dla GW (6‑8 okrążeń), ponieważ gwint stożkowy samouszczenienia się przez docisk boczny – zbyt gruba warstwa taśmy (> 8 okrążeń) może spowodować pęknięcie gwintu armatury przy dokręcaniu. Zalecenie: (1) GZ + Rc (oba stożkowe) = 3‑4 okrążenia. (2) GZ + G (stożkowy + cylindryczny) = 5‑6 okrążeń. (3) Alternatywnie stosuj pastę uszczelniającą (Loctite 577, Tangit) – cienka warstwa 1‑1,5 mm, skuteczność 98‑99 %.
Czy można demontować armaturę wielokrotnie (kolanko GZ)?
TAK, ale z ograniczeniem. Gwint stożkowy GZ wytrzymuje 3‑5 cykli montaż–demontaż przy prawidłowym momencie (35‑45 Nm, taśma Teflon 4‑6 okrążeń). Po > 5 cyklach gwint zużywa się (mikropęknięcia zwojów, utrata stożkowości) – ryzyko przecieku przy ciśnieniu > 6 bar. Zalecenie: po 5 cyklach wymień kształtkę lub użyj gwintu z uszczelką O‑ring (np. zawory kulowe z uszczelką). Uwaga: gwint cylindryczny GW wytrzymuje więcej cykli (5‑10) ze względu na równoległe zwoje.
Czy kolanko GZ nadaje się do wodomierzy DN20?
TAK. Kolanko PP‑R DN32×3/4" GZ jest idealnym rozwiązaniem do podłączeń wodomierzy DN20 (Qn = 2,5 m³/h ≈ 42 l/min). Gwint zewnętrzny GZ 3/4" wkręcany do gwintu wewnętrznego G 3/4" wodomierza (moment 35‑40 Nm, taśma Teflon 4‑6 okrążeń). Zalety: eliminacja połączeń kołnierzowych (oszczędność miejsca, niższy koszt), łatwy montaż/demontaż wodomierza (np. przy legalizacji co 5 lat), brak korozji (PP‑R nie rdzewieje jak stal). Uwaga: zachowaj odcinki proste przed i za wodomierzem (≥ 5 DN przed = 160 mm, ≥ 3 DN za = 96 mm) dla prawidłowego pomiaru.
✓ Dlaczego wybierają nas?
- Wysyłka 24h – do 14:00 → wysyłka tego dnia
- Gwarancja 2 lata
- Doradztwo – tel. +48 798 768 768, email sklep@oszczedneinstalacje.pl
- Rabaty: 2% > 1500 PLN, 3% > 2000 PLN, 5% > 5000 PLN
- Pełna oferta PP‑R →
- Atesty: PZH, PN‑EN ISO 15874‑3:2013

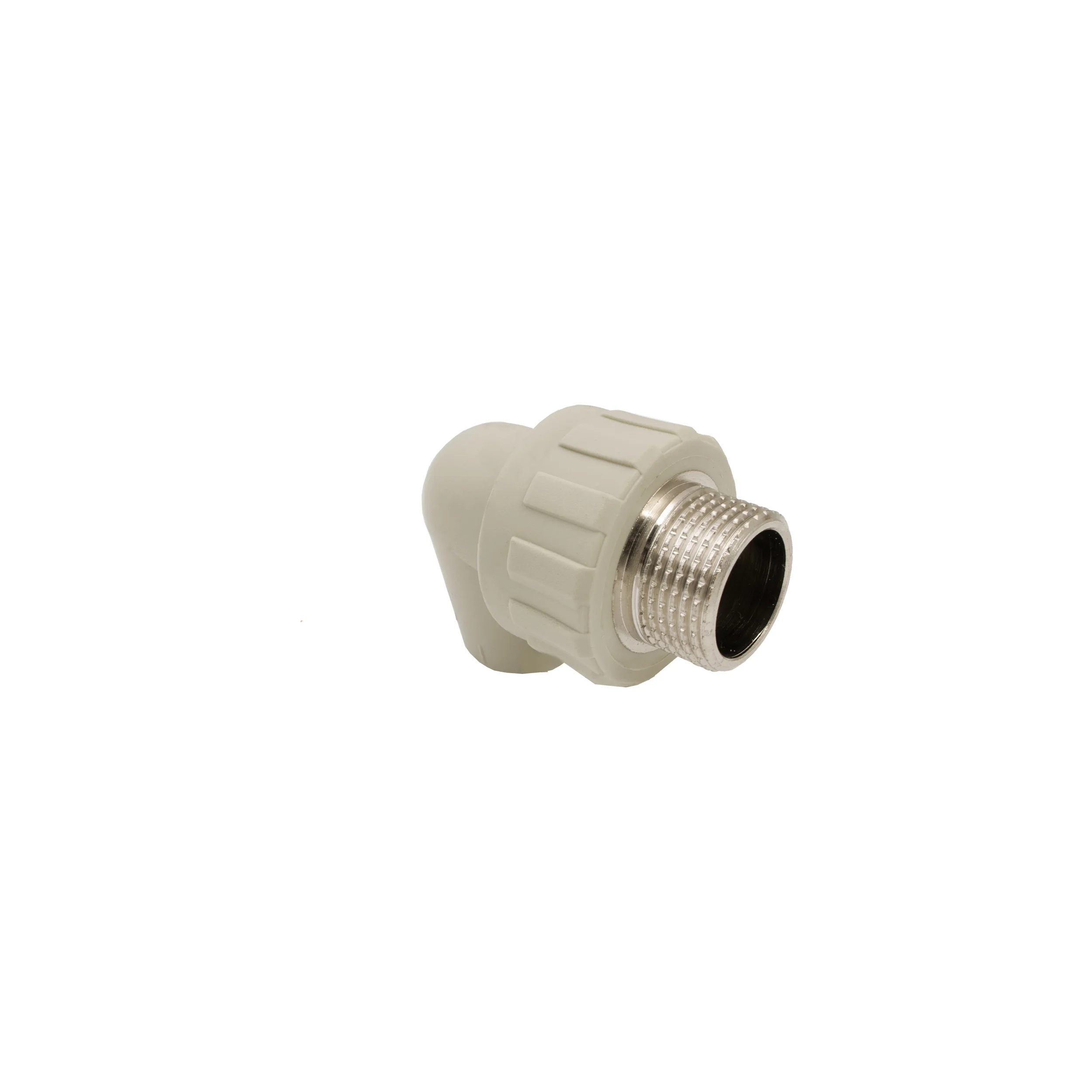

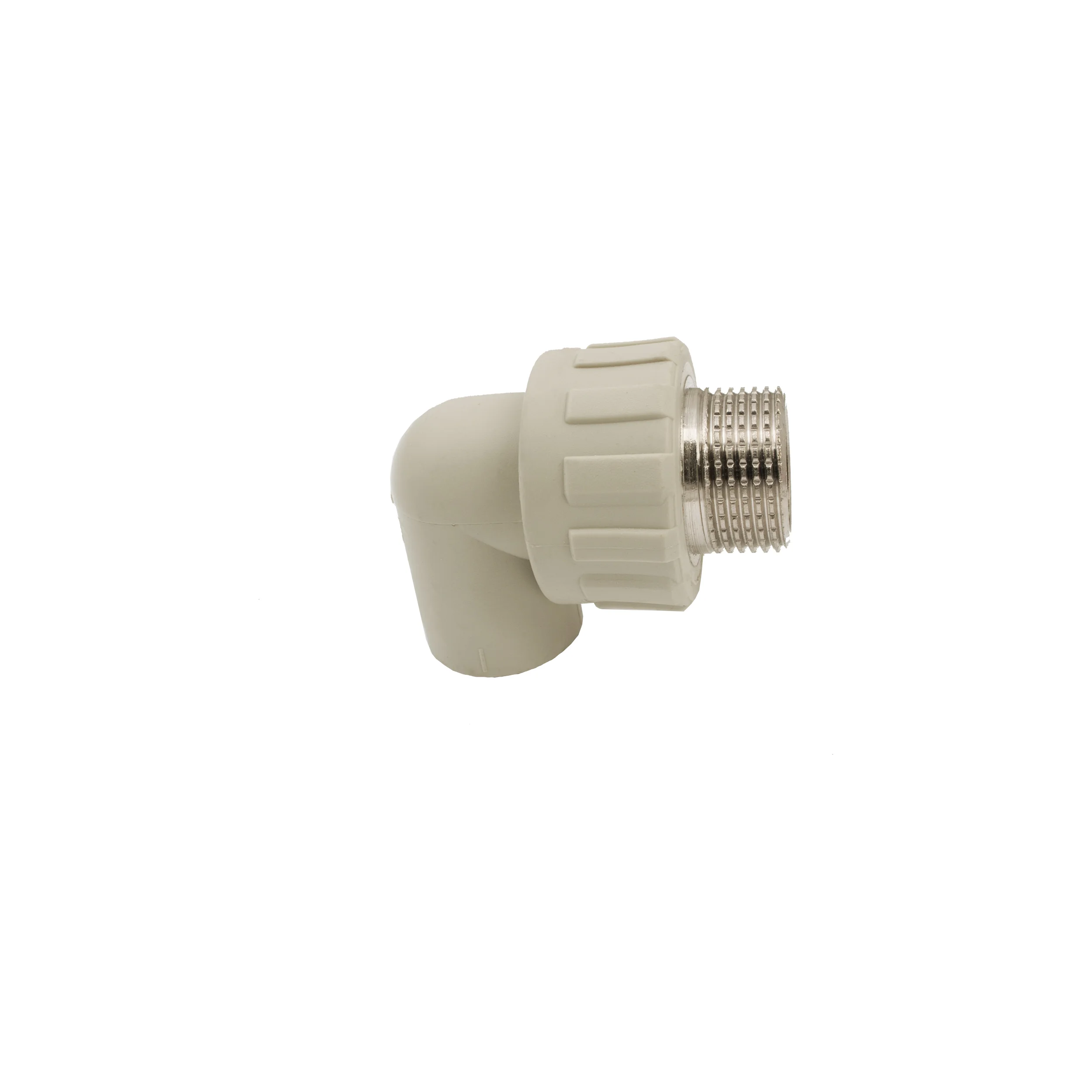

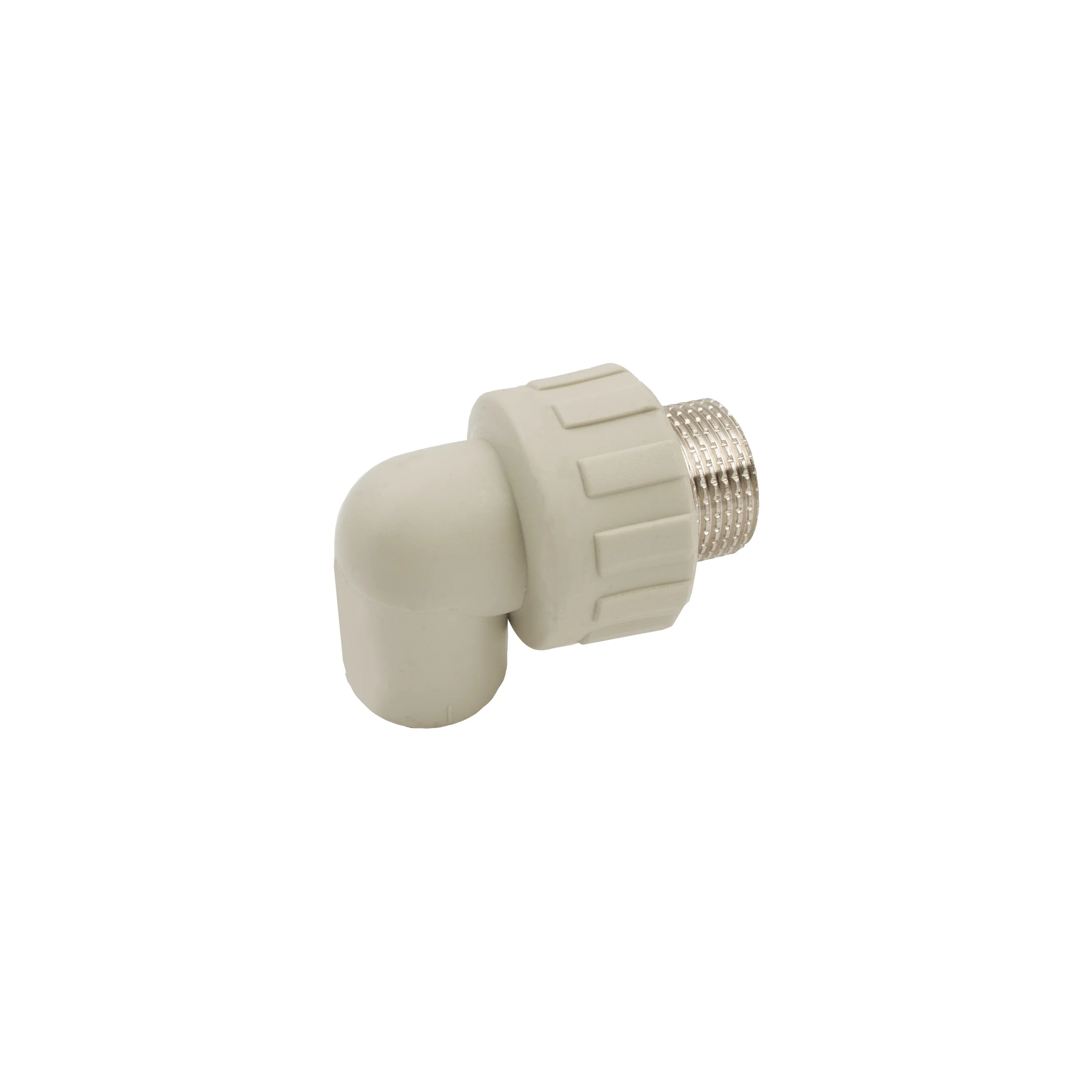

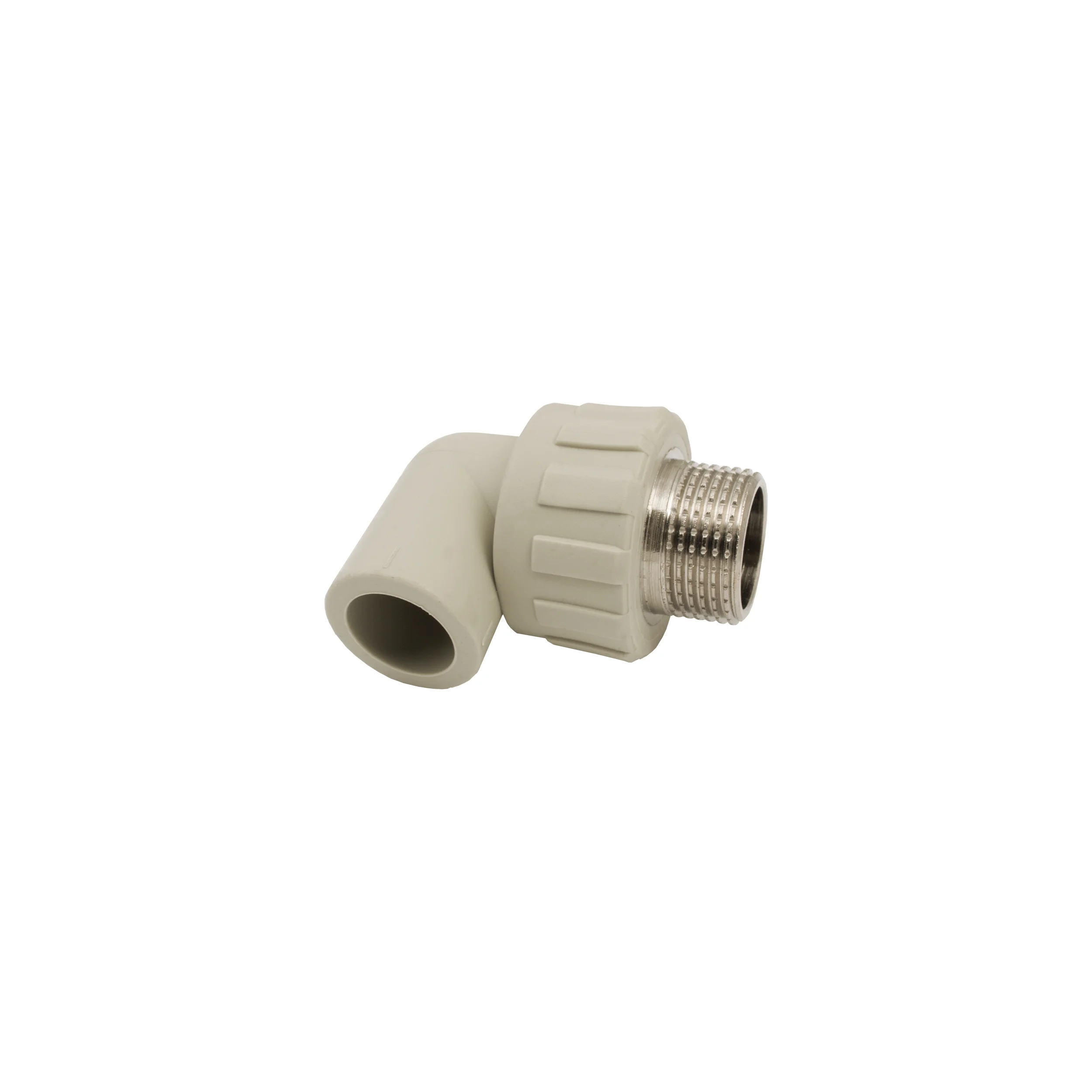

*Zdjęcie poglądowe. Przed montażem sprawdź dokumentację producenta.
