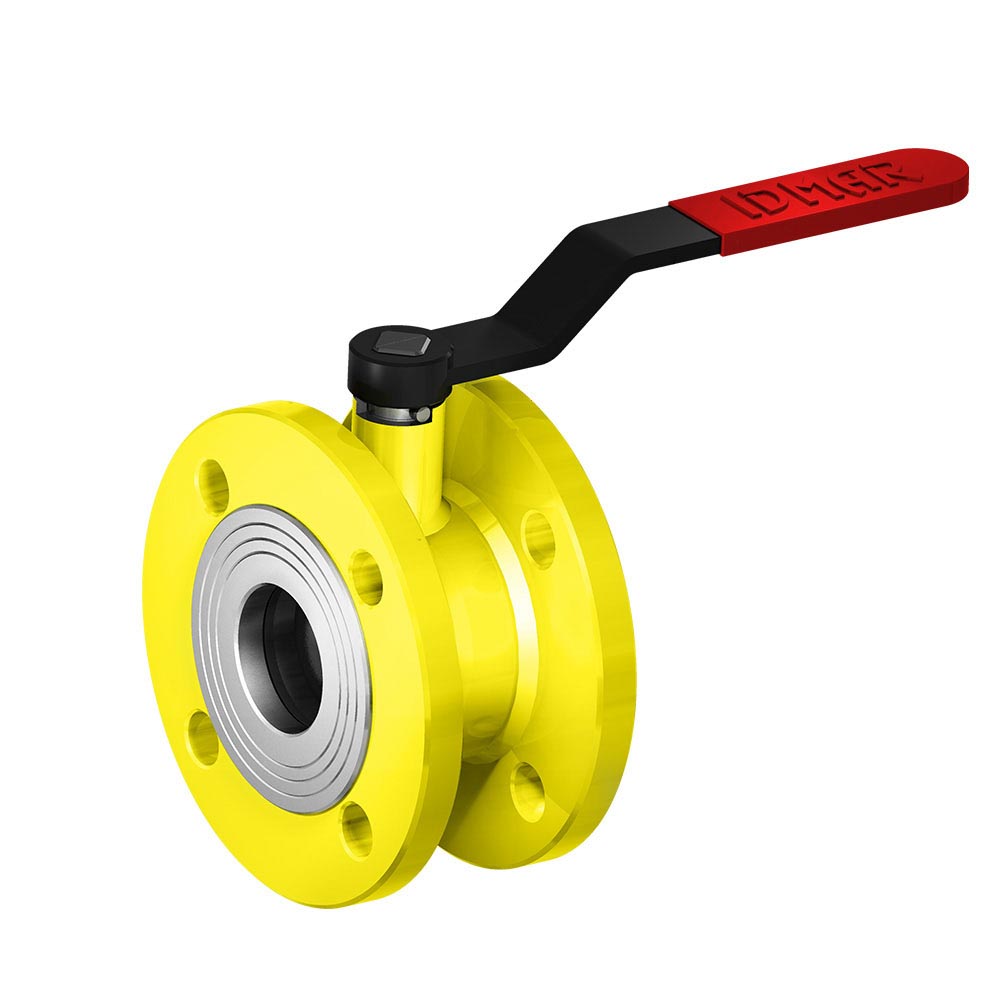

IDMAR Zawór kulowy DN200 do gazu WK 2a 1.6MPa Sandwich kołnierzowy

Czym jest zawór kulowy kołnierzowy do gazu DN200 WK2a Sandwich 1,6 MPa?

Specjalistyczny zawór odcinający typu Sandwich o skróconej długości montażowej (I = 820 mm), przeznaczony do instalacji gazowych średniego ciśnienia – gaz ziemny, LPG, propan-butan, gaz procesowy w przemyśle chemicznym i petrochemicznym (płyny grupy 1 wg PED). Konstrukcja trójczęściowa z przyłączem kołnierzowym PN16 DN200 zapewnia wytrzymałość na ciśnienie robocze do 16 bar oraz łatwość montażu w ograniczonej przestrzeni. Uszczelnienia z PTFE + 15 % węgla oraz potrójne O-ringi NBR70 gwarantują szczelność klasy A w zakresie temperatur od –30 °C do +60 °C. Kula i korpus wykonane ze stali P355NL1 zapewniają wysoką wytrzymałość i długą żywotność w wymagających instalacjach. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Na życzenie klienta dostępna wersja z przekładnią ślimakową lub przygotowanie pod siłownik.

Budowa i komponenty zaworu WK2a DN200 Sandwich

• Korpus trójczęściowy – stal certyfikowana P355NL1, konstrukcja Sandwich, spawanie robotyczne
• Trzpień – stal odporna na obciążenia, zabezpieczenie antystatyczne
• Pierścień dolny – PTFE + grafit, łożysko ślizgowe trzpienia
• Pierścień uszczelniający O‑ring – NBR70 (potrójne uszczelnienie trzpienia)
• Wkręt dociskowy – wg PN‑EN ISO 4026, blokada pozycji
• Kula – stal P355NL1, pełny przelot DN200
• Uszczelka kulowa – PTFE + 15 % węgla (C), temperatura do +60 °C
• O‑ring kuli – NBR70, uszczelnienie wtórne
• Wkrętka (przyłga) – kołnierz przyłączeniowy PN16, materiał P355NL1
• Kołek walcowy – wg PN‑EN ISO 2338, zabezpieczenie montażowe
• Uchwyt napędowy – stal S235JR, kwadrat 27 mm (ISO 5211 F12)
• Śruby montażowe – 12 × M20, łączenie korpusu trójczęściowego

Uwaga: Zawór dostarczany bez rączki. Rączki dostępne oddzielnie w katalogu Rączki do zaworów przemysłowych.

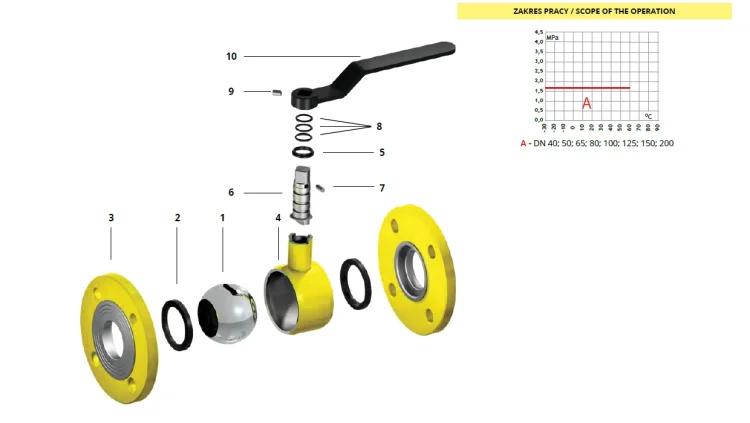

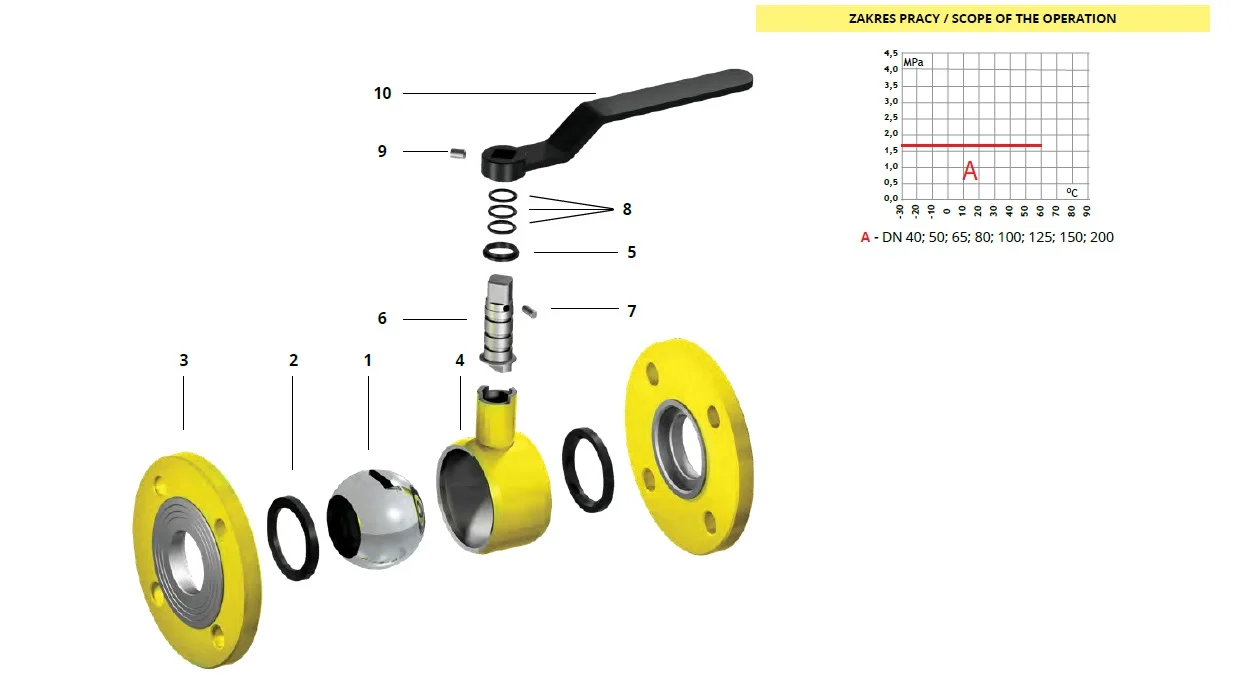

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do gazu WK2a DN200 Sandwich

Cechy techniczne

• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – wytrzymałość na obciążenia w instalacjach gazowych średniego ciśnienia
• ✔ Przyłącze kołnierzowe PN16 DN200 – 12 śrub M20 (gwint 22 mm), rozstaw ØDz 340 mm, zgodne z PN‑EN 1092‑1
• ✔ Uszczelnienia PTFE + 15 % węgla – temperatura robocza –30 °C do +60 °C, zwiększona odporność na ścieranie
• ✔ Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu, brak emisji do atmosfery
• ✔ Korpus i kula P355NL1 – certyfikowana stal spawalna, certyfikacja PED 2014/68/EU
• ✔ Zabezpieczenie antystatyczne – połączenie elektryczne kuli z korpusem zapobiega iskrzeniu
• ✔ Kompaktowa konstrukcja Sandwich – długość montażowa I = 820 mm (krótsza niż WKN/WKP)
• ✔ Kwadrat napędowy 27 mm (ISO 5211 F12) – możliwość montażu przekładni ślimakowej lub siłownika
• ✔ Żywotność ponad 10 000 cykli – w warunkach gazowych średniego ciśnienia
• ✔ Przeznaczenie: płyny grupy 1 (PED) – gaz ziemny, LPG, propan-butan, gaz wielkopiecowy, gaz kopalniany

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16 DN200)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	200
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
ØD1 – średnica przyłgi	268
ØD0 – średnica zewnętrzna kołnierza	295
Ød0 – średnica otworu śruby	22
n – liczba śrub (ilość / quantity)	12
ØDz – średnica podziałowa śrub	340
g – grubość przyłgi	26
f – grubość uszczelki	2
L – szerokość korpusu	303
I – długość montażowa (całkowita)	820
H – wysokość korpusu zaworu	222
H1 – wysokość do osi napędu	236
H2 – wysokość całkowita (z napędem)	392
□ s – wymiar kwadratu napędowego	27

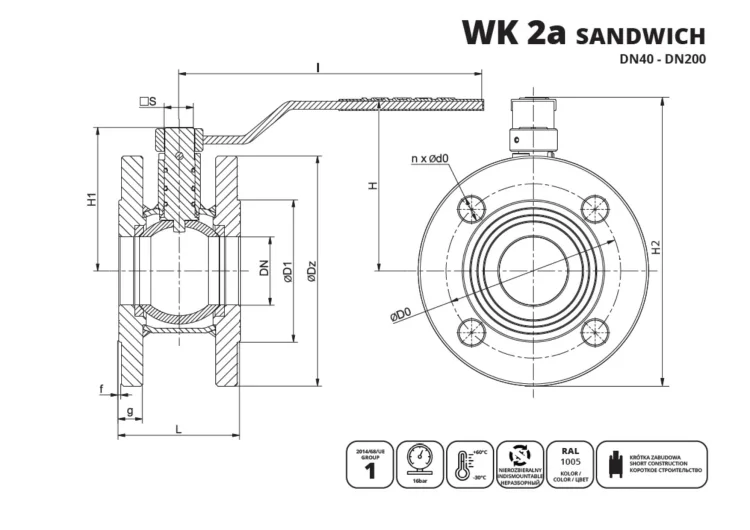

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN200 WK2a Sandwich

Zastosowania przemysłowe

Zawór kulowy DN200 WK2a Sandwich 1,6 MPa gazowy znajduje zastosowanie w wymagających instalacjach średniego ciśnienia dla gazów palnych i technologicznych (płyny grupy 1 wg PED). Główne obszary wykorzystania obejmują:

• Sieci gazownicze średniego ciśnienia – stacje redukcyjne, magistrale gazowe, instalacje przesyłowe DN200
• Przemysł petrochemiczny – instalacje LPG, propan-butan, gaz ziemny, gaz procesowy, rurociągi technologiczne
• Przemysł chemiczny – instalacje gazów technicznych, systemy produkcyjne, węzły rozdzielcze, gaz kopalniany
• Stacje sprężania gazu – tłocznie gazu, stacje przesyłowe, instalacje kompresyjne dużych średnic
• Zakłady gazowe – punkty redukcyjne, stacje gazowe, systemy dystrybucji gazu miejskiego
• Instalacje przemysłowe – kotłownie gazowe, piece przemysłowe, instalacje technologiczne średniego ciśnienia, gaz wielkopiecowy

6 kluczowych zalet zaworu DN200 WK2a Sandwich 1,6 MPa

1. Kompaktowa konstrukcja Sandwich (I = 820 mm) – skrócona długość montażowa w porównaniu do zaworów standardowych, łatwiejszy montaż w ograniczonej przestrzeni, oszczędność na rurociągach podporowych.
2. Ciśnienie robocze do 16 bar (1,6 MPa) – pełna certyfikacja PED dla grupy 1, korpus i kula ze stali P355NL1, przetestowano przy 24 bar (1,5 × PS), bezpieczeństwo dla instalacji gazowych.
3. Uszczelnienia PTFE + 15 % węgla – zwiększona odporność na ścieranie, praca w zakresie –30 °C do +60 °C, żywotność > 10 000 cykli, brak wymagań smarowania.
4. Zabezpieczenie antystatyczne – trwała sprężyna łączy elektrycznie kulę z korpusem, chroni przed iskrzeniem i wybuchem w atmosferach wybuchowych Ex (ATEX).
5. Potrójne uszczelnienie O‑ring NBR70 – trzy pierścienie w precyzyjnych rowkach CNC gwarantują szczelność klasy A (< 0,01 ml/min), brak wycieków nawet po wieloletniej eksploatacji.
6. Gotowość do automatyzacji (kwadrat □ 27 mm ISO 5211 F12) – możliwość montażu przekładni ślimakowej, przekładni planetarnej lub siłownika elektrycznego/pneumatycznego, kompatybilność z standardowymi akcesoriami ISO 5211, certyfikaty CE, PED i ŚZSJ, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 1 dzień!

✓ Wysyłka w 1 dzień – zawór wysyłany tego samego dnia roboczego (zamówienia do 10:00)
✓ Dostawa w 1 dzień (EU) – kurierem DHL/UPS/DPD do krajów Unii Europejskiej
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury gazowej DN200

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich PN16? Sprawdź naszą ofertę!

⚠ Informacja dla klienta: Zawór przeznaczony wyłącznie do instalacji gazowych (płyny grupy 1 wg PED). Montaż i konserwacja muszą być wykonywane przez uprawnione osoby zgodnie z przepisami gazowniczymi. Zawór dostarczany bez rączki – rączka dostępna osobno. Kołnierze stalowe PN16, uszczelki oraz śruby M20 dostępne są osobno w naszej ofercie. Zobacz kołnierze stalowe → | Zobacz rączki →
