Kolanko PP‑R 90° DN16×1/2" GZ – Gwint Zewnętrzny Stożkowy | IDMAR

Kolanko PP‑R 90° DN16×1/2" GZ (kod PPRZKGZ016X1/2.1010) łączy rurę DN16 (16 mm) z gwintem zewnętrznym stożkowym 1/2" (R 1/2", 1:16). Zgrzewanie 270 °C × 5 s, głęb. 16 mm. Ciśnienie robocze 10 bar @ +60 °C, 6 bar @ +80 °C, przepustowość 12‑18 l/min. Moment dokręcania 25‑30 Nm (Teflon 4‑6 okrążeń). Materiał PP‑R typ 3 + mosiądz CW617N. Żywotność ≥ 50 lat, certyfikat PZH, norma PN‑EN ISO 15874‑3:2013. λ = 0,24 W/(m·K). Zastosowania: kurki kulowe DN15, zawory zwrotne, filtry Y‑kowe, manometry, czujniki temp., instalacje sprężonego powietrza. Zobacz pełną ofertę. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata.

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

duża ilość

5,49 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Kolanko PP‑R 90° DN16×1/2" GZ – Gwint Zewnętrzny Stożkowy

Czym jest kolanko PP‑R 90° DN16×1/2" GZ (gwint zewnętrzny stożkowy)?

Kolanko PP‑R 90° DN16×1/2" GZ (kod PPRZKGZ016X1/2.1010) to specjalistyczna kształtka instalacyjna łącząca rurę polipropylenową DN16 (średnica zewnętrzna 16 mm, światło wewnętrzne 10,6 mm) z armaturą posiadającą gwint wewnętrzny stożkowy 1/2" Rc (ISO 7‑1, nachylenie 1:16). Z jednej strony kształtka posiada kielich zgrzewczy o głębokości wtopienia 16 mm, z drugiej gwint zewnętrzny stożkowy R 1/2" wykonany na wkładce z mosiądzu CW617N (stop miedzi i cynku o podwyższonej odporności na korozję dezyncyfikacyjną). Produkt przeznaczony do podłączania armatury hydraulicznej – kurków kulowych DN15, zaworów zwrotnych, filtrów siatkowych i Y‑kowych, manometrów, czujników temperatury, wodomierzy DN15, reduktorów ciśnienia oraz instalacji przemysłowych i sprężonego powietrza.

Gwint zewnętrzny stożkowy R 1/2" charakteryzuje się samouszczelniającą konstrukcją – nachylenie stożka 1:16 (1°47′) powoduje, że przy wkręcaniu gwintu dochodzi do progresywnego dociskania powierzchni, co zapewnia szczelność bez konieczności stosowania płaskich uszczelek. Wystarczy taśma PTFE (Teflon) w ilości 4‑6 okrążeń (znacznie mniej niż przy gwincie cylindrycznym G, gdzie wymaga się 6‑8 okrążeń lub uszczelki płaskiej). Moment dokręcania wynosi 25‑30 Nm (zalecany), maksymalnie 35 Nm – przekroczenie momentu może spowodować pęknięcie wkładki mosiężnej lub korpusu PP‑R. Gwint R jest kompatybilny z gwintem wewnętrznym cylindrycznym G (ISO 228‑1) oraz stożkowym Rc (ISO 7‑1), co czyni go uniwersalnym rozwiązaniem w instalacjach europejskich.

Średnica DN16 (16 mm) zapewnia przepustowość 12‑18 l/min przy prędkości przepływu v ≈ 1,5 m/s, co odpowiada zapotrzebowaniu pojedynczej baterii umywalkowej (8‑12 l/min), zlewozmywakowej (10‑15 l/min) lub małego grzejnika (moc do 1,5 kW). W instalacjach sprężonego powietrza kolanko DN16 GZ stosuje się do podłączania manometrów, zaworów spustowych, czujników ciśnienia – maksymalne ciśnienie robocze wynosi 10 bar (1,0 MPa) przy temperaturze +20 °C. Materiał PP‑R typ 3 (random copolymer) charakteryzuje się wysoką odpornością termiczną (+80 °C ciągła, +95 °C szczytowa), mechaniczną (10 bar @ +60 °C, 6 bar @ +80 °C) oraz chemiczną (pH 2‑12, chlor ≤ 0,5 mg/l, kwasy, zasady, sole). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź, co przekłada się na minimalne straty ciepła w instalacjach c.w.u. i grzewczych. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.

Parametry techniczne i wymiary

Kod produktu:	PPRZKGZ016X1/2.1010
Marka:	IDMAR / Fisher Expert
Typ:	Kolanko 90° z gwintem zewn. stożkowym
Rozmiar nominalny:	DN16 (16 mm)
Gwint zewnętrzny:	R 1/2" (ISO 7‑1, stożkowy 1:16)
Średnica zewnętrzna d:	16 mm
Średnica wewnętrzna (światło):	10,6 mm
Wymiar Z (głębokość kielicha):	16 mm
Wymiar L (długość całkowita):	≈ 38 mm
Wymiar G (długość gwintu):	≈ 14 mm
Kąt:	90° ± 2°
Masa:	≈ 20 g
Materiał korpusu:	PP‑R typ 3 (random copolymer PN20)
Wkładka metalowa:	Mosiądz CW617N (DZR)
Rodzaj połączenia:	Zgrzewane polifuzyjne + gwint R 1/2"
Temperatura zgrzewania:	270 °C ± 5 °C
Czas nagrzewania (DN16):	5 sekund
Czas łączenia (maksymalny):	≤ 4 s
Czas chłodzenia:	≥ 3 min
Głębokość zgrzewu (wstawienia rury):	16 mm
Moment dokręcania gwintu:	25‑30 Nm (zalecany), max 35 Nm
Uszczelnienie gwintu:	Taśma PTFE 4‑6 okrążeń
Ciśnienie robocze @ +20 °C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +60 °C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +80 °C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1 °C ÷ +80 °C
Temperatura szczytowa:	+90 °C (krótkotrwale)
Przepustowość (v ≈ 1,5 m/s):	12‑18 l/min (0,72‑1,08 m³/h)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej α:	0,15 mm/(m·K)
Pozycja montażowa:	Dowolna
Norma:	PN‑EN ISO 15874‑3:2013
Certyfikat:	PZH (Państwowy Zakład Higieny)
Kolor:	Szary (RAL 7032)
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60 °C/10 bar)

$IDMAR Kolanko PP‑R 90° DN16×1/2\$

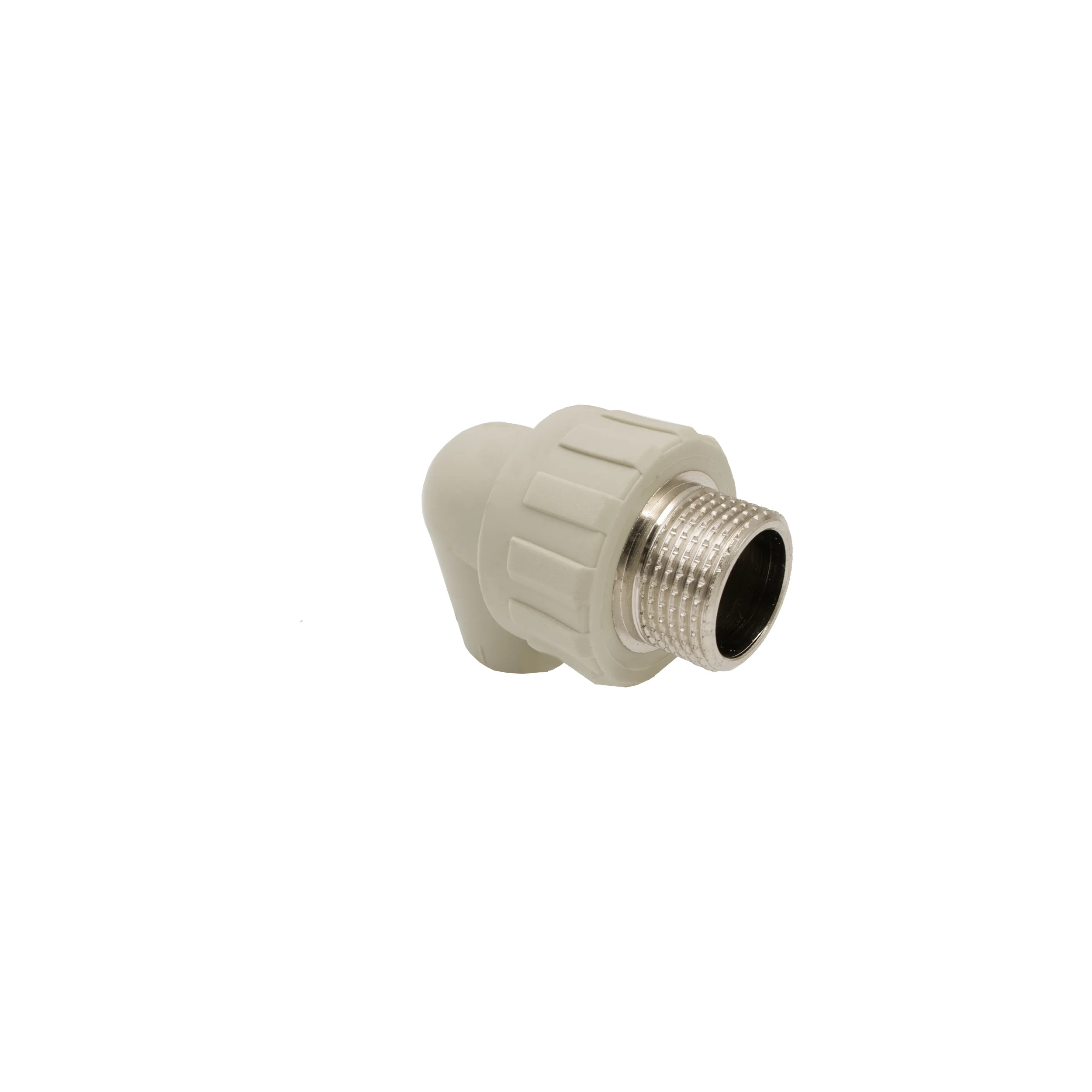

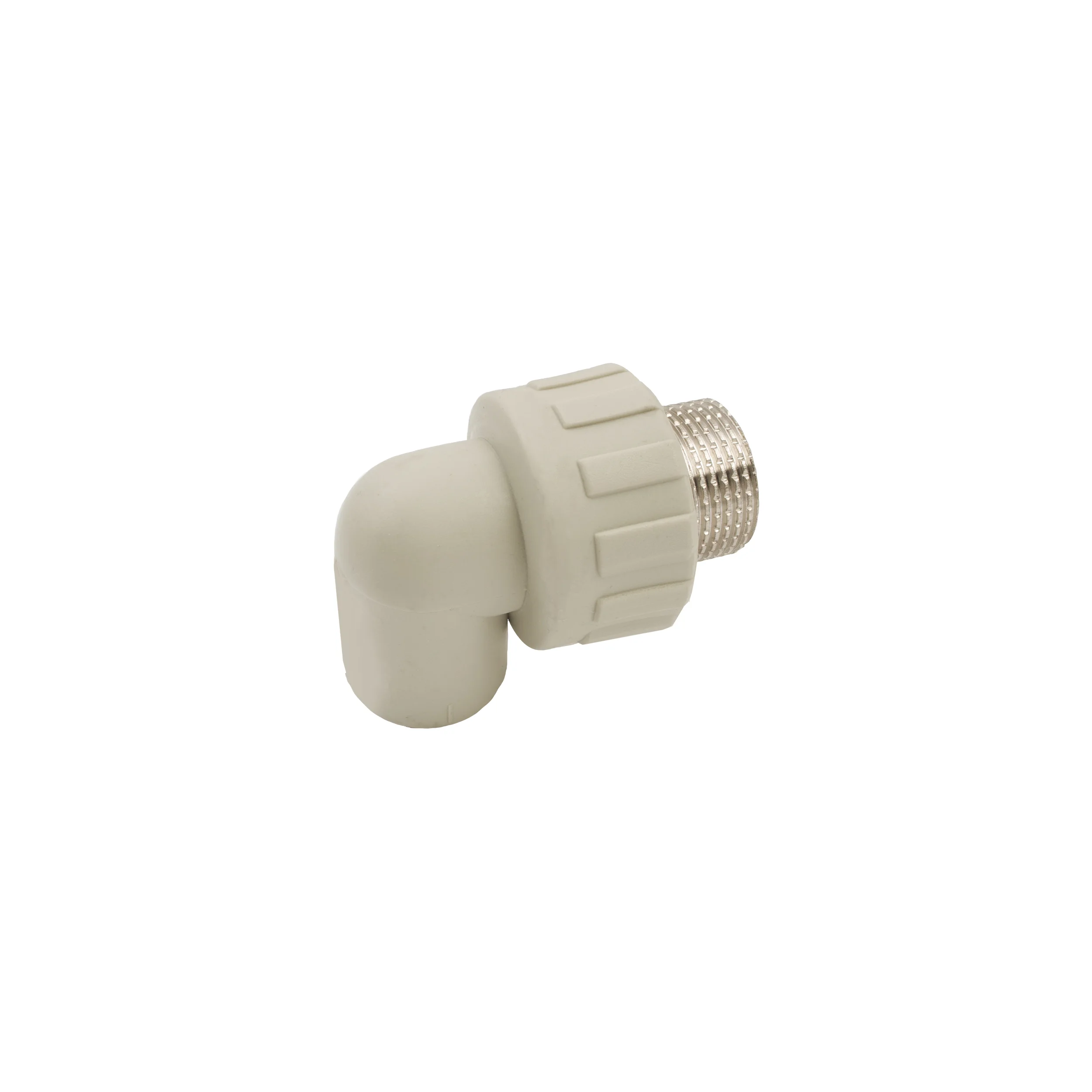

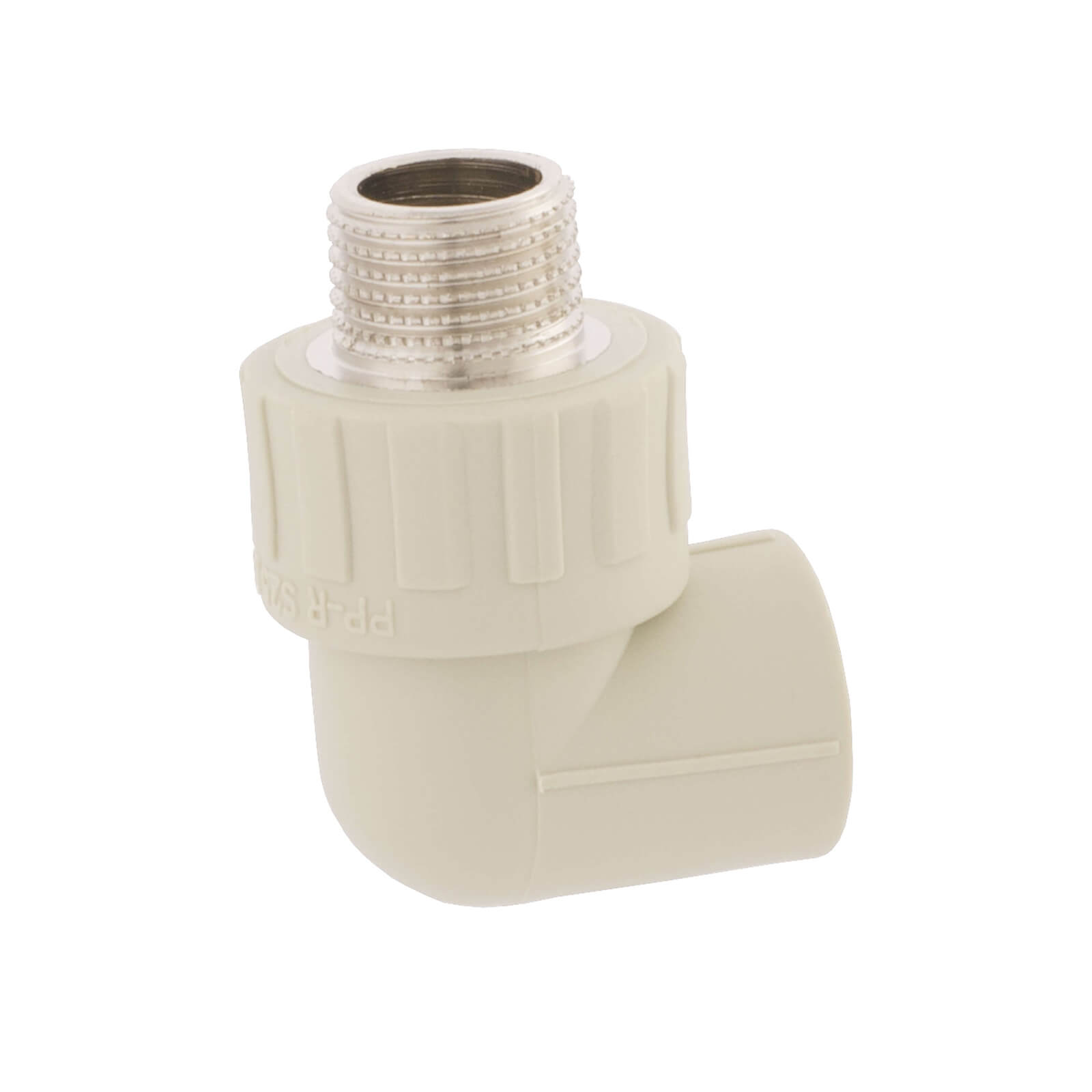

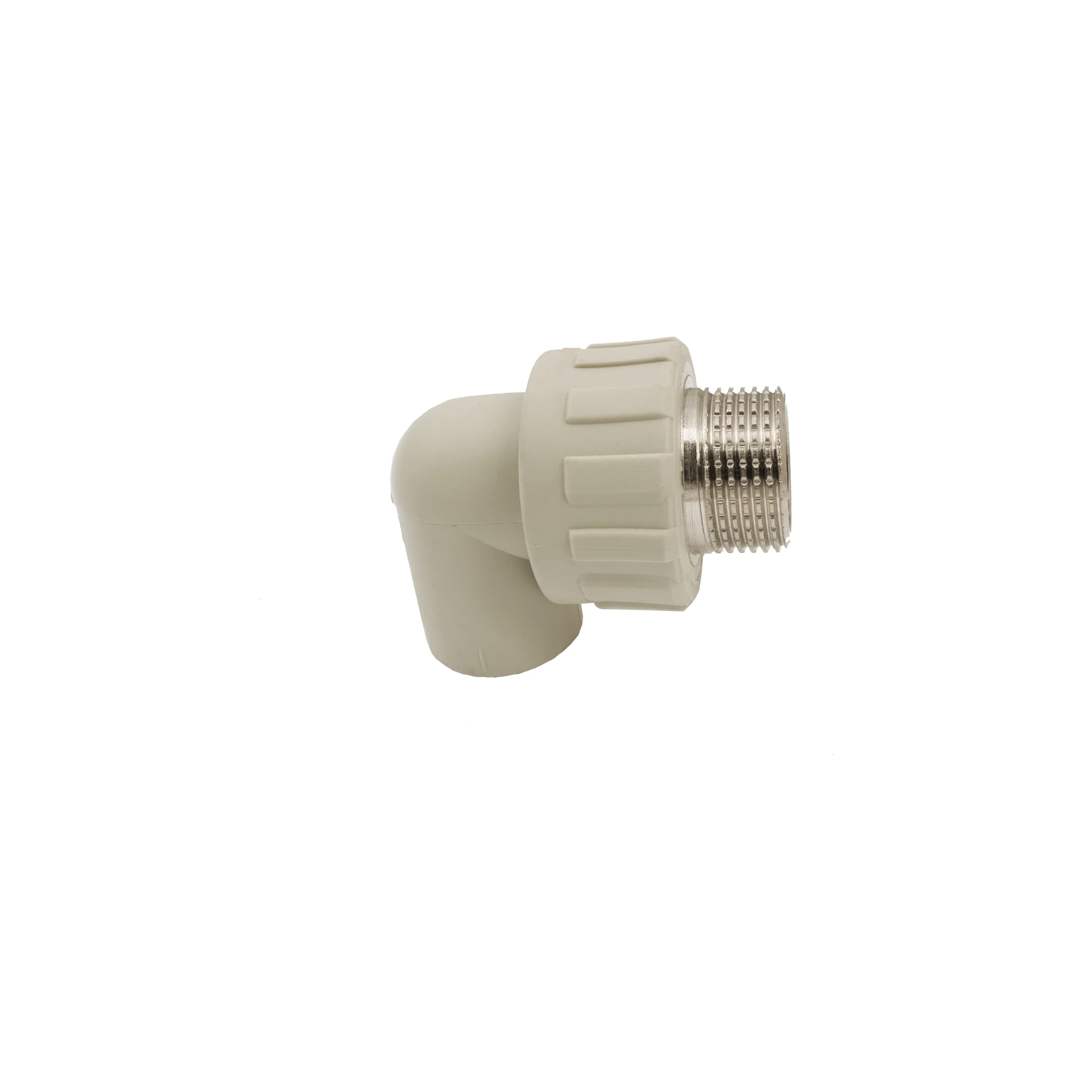

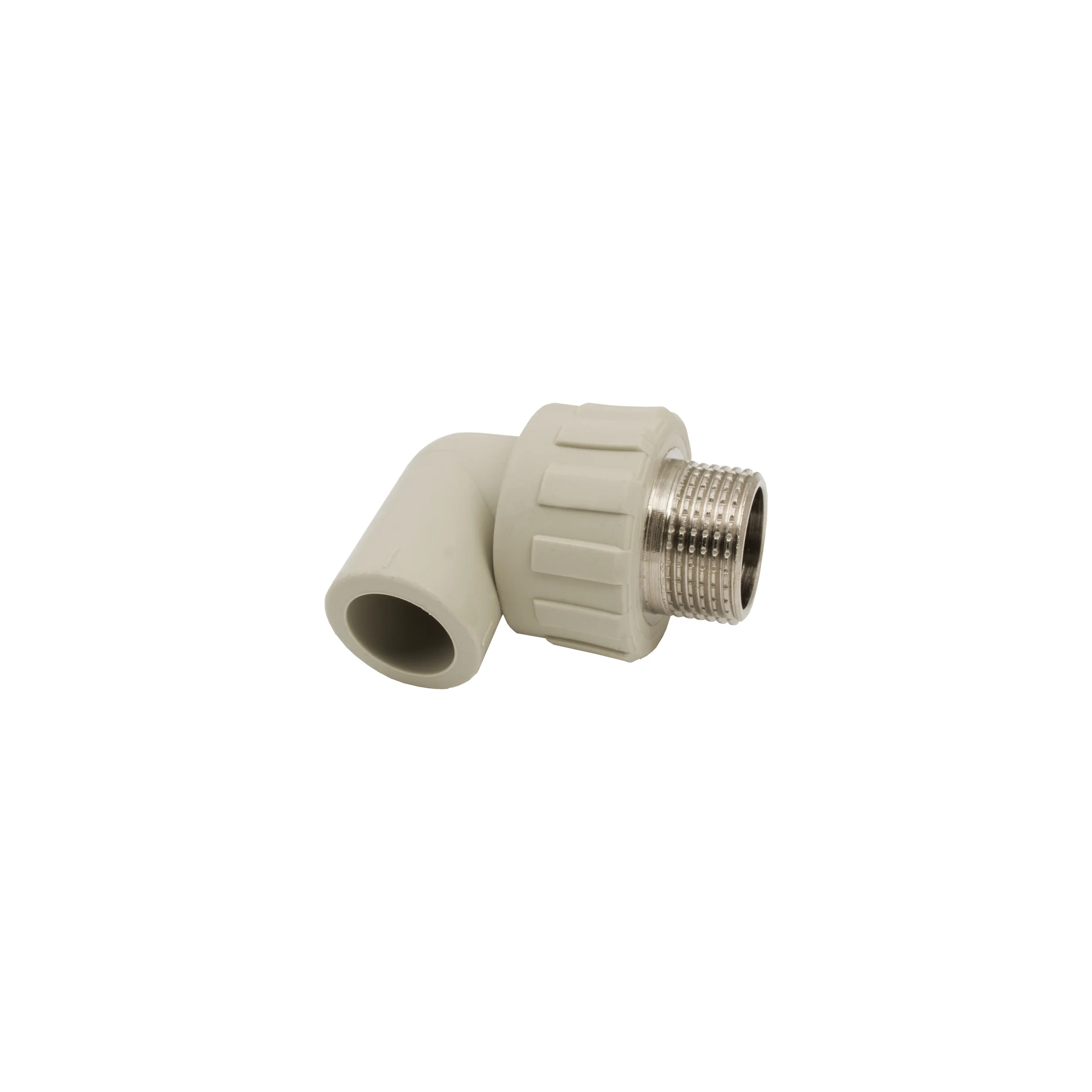

Kolanko PP‑R 90° DN16 z gwintem zewnętrznym stożkowym R 1/2"

Zastosowania kolanka PP‑R 90° DN16×1/2" GZ

• Podłączenia armatury hydraulicznej: Kurki kulowe DN15 (1/2"), zawory zwrotne pionowe i poziome, zawory odcinające z możliwością regulacji, baterie umywalkowe i zlewozmywakowe (podejścia naścienne)
• Filtry i urządzenia zabezpieczające: Filtry siatkowe (mesh 100-200 µm), filtry Y‑kowe, magnesy do wychwytywania zanieczyszczeń ferrytycznych, filtry węglowe (chlor, organika)
• Przyrządy pomiarowe: Manometry (zakresy 0‑10 bar, 0‑16 bar), termometry bimetaliczne, termomanometry (ciśnienie + temperatura), czujniki elektroniczne (NTC, PT100/PT1000)
• Wodomierze i liczniki: Wodomierze DN15 (Qn = 1,5 m³/h, przepływ maksymalny Qmax = 3,0 m³/h), liczniki ciepła ultrasoniczne (instalacje c.o. i c.w.u.)
• Reduktory ciśnienia: Regulatory ciśnienia wody (nastawy 1,5‑6,0 bar), zawory przelewowe, zabezpieczenia przepięciowe
• Instalacje sprężonego powietrza: Podłączenia manometrów, zaworów spustowych, zawor ów odcinających, filtrów sprężonego powietrza (separator wilgoci, filtry oleju), sprzęgieł szybkozłącznych
• Instalacje przemysłowe: Linie technologiczne w przemyśle spożywczym (napoje, mleczarstwo pH 3‑8), farmaceutycznym (roztwory bufory pH 5‑9), chemicznym (kwasy rozcieńczone pH 2‑5, zasady pH 9‑12)
• Modernizacja instalacji stalowych i miedzianych: Wymiana kolanek metalowych na PP‑R (eliminacja korozji, kamienia kotłowego, hałasu hydraulicznego, zwiększenie przepustowości o 20‑30%)

Instrukcja montażu – zgrzewanie + montaż gwintu GZ

1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 16 mm (dorn + die), nożyce do rur PP‑R lub piła tarczowa z drobnym zębem, marker wodoodporny, alkohol izopropylowy (99%), kątownica (sprawdzenie kąta 90°), klucz dynamometryczny (0‑50 Nm), taśma PTFE (Teflon) szerokość 12‑19 mm, pasta uszczelniająca (opcjonalnie), rękawice robocze.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270 °C ± 5 °C. Czas nagrzewania zgrzewarki: ok. 8‑12 minut (zależnie od mocy urządzenia 800‑1200 W). Sprawdź gotowość wskaźnikiem LED (zielone światło = gotowa do pracy).
3. Przycięcie rury PP‑R Ø 16 mm: Tnij prostopadle do osi – skos > 2° powoduje nieszczelność i nierównomierne wsunięcie w kielich. Usuń zadziory z krawędzi rury (gratownik, fazownik, drobny papier ścierny).
4. Oznaczenie głębokości wsunięcia: Dla DN16 (16 mm) głębokość zgrzewu (wstawienia rury w kielich kolanka) wynosi 16 mm. Zaznacz linię markerem wodoodpornym na rurze – punkt kontrolny.
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury i wewnętrzną powierzchnię kielicha kolanka alkoholem izopropylowym (99%). Usuń wszelkie zanieczyszczenia, kurz, tłuszcz, osuszenie ściereczką bezpyłową. Zanieczyszczenia osłabiają fuzję molekularną o 30‑50%.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha bez zgrzewania, sprawdź głębokość 16 mm i orientację kąta 90° (kątownica, tolerancja ± 2°). Zaznacz kierunek montażu markerem (linia kontrolna wzdłuż rury i kielicha).
7. Nagrzewanie elementów: Wsuń rurę w tuleję wewnętrzną zgrzewarki (dorn) do głębokości 16 mm, jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla DN16: 5 sekund (norma PN‑EN ISO 15874‑5:2013). Nie przekraczaj czasu – przegrzanie (> 7 s) zawęża światło wewnętrzne o 15‑25%.
8. Montaż (złączenie): Po upływie 5 s zdejmij oba elementy jednocześnie z tulei zgrzewarki. Natychmiast (≤ 4 s) wsuń rurę w kielich kolanka do głębokości 16 mm – ruch prosty, osiowy, bez obrotu. Przytrzymaj oba elementy w bezruchu przez 10‑15 sekund, utrzymując dokładny kąt 90°. Wokół złącza pojawi się równomierny kołnierz z nadlanego tworzywa (szerokość 0,5‑1,0 mm).
9. Chłodzenie i stabilizacja: Pozostaw złącze w bezruchu przez minimum 3 minuty (temperatura otoczenia +20 °C). Nie obciążaj, nie zginaj, nie montuj kolejnych elementów przez kolejne 20‑30 minut.
10. Przygotowanie gwintu: Sprawdź czystość gwintu zewnętrznego R 1/2" na kołanku (brak zanieczyszczeń, oleju, pyłu). Oczyść alkoholem izopropylowym, osusz.
11. Nakładanie taśmy PTFE: Nałóż taśmę PTFE (Teflon) 4‑6 okrążeń w kierunku zgodnym z gwintem (patrząc na koniec gwintu, prawoskrętnie). Pierwsza warstwa tuż przy podstawie gwintu, kolejne warstwy z niewielkim zakładem (50 %). Dociśnij taśmę do gwintu, aby nie odstawała.
12. Montaż gwintu w armaturze: Wkręć gwint GZ (R 1/2") w armaturę Rc 1/2" lub G 1/2" (gwint wewnętrzny cylindryczny również współpracuje z R). Dokręć ręcznie do oporu (bez klucza, 2‑3 pełne obroty). Następnie dokręć kluczem dynamometrycznym do 25‑30 Nm (zalecany moment), maksymalnie 35 Nm. Nie przekraczaj 35 Nm – ryzyko pęknięcia wkładki mosiężnej lub korpusu PP‑R.
13. Test szczelności: Przeprowadź próbę ciśnieniową: ciśnienie hydrauliczne 10 bar × 1 h (temperatura +20 °C) lub 6 bar × 1 h (+80 °C). Sprawdź szczelność gwintu (brak kapania/zwilgocenia). W przypadku nieszczelności: dokręć dodatkowo 1/4 obrotu (≈ 5 Nm), ponowny test. Jeśli nadal nie szczelny – demontaż, usunięcie starej taśmy, nałożenie nowej (5‑7 okrążeń), ponowny montaż.

UWAGA – najczęstsze błędy montażu kolanka PP‑R DN16×1/2" GZ:
• Niedostateczne odtłuszczenie (tłuszcz, kurz, wilgoć) – fuzja słaba o 30‑50%, przeciek po 2‑5 latach
• Cięcie rury pod skosem > 2° – nierównomierne wsunięcie w kielich, lokalne naprężenia, pęknięcia przy ciśnieniu
• Przegrzanie (> 7 s dla DN16) – nadmiar stopionego PP‑R zwęża przekrój wewnętrzny o 20‑30%
• Niedogrzanie (< 4 s) – niekompletna fuzja molekularna, złącze wytrzymuje tylko 4‑6 bar zamiast 10 bar
• Obrót elementów po złączeniu > 5° – zerwanie warstwy fuzji, mikroszczeliny, przeciek po 6‑12 miesiącach
• Przekroczenie momentu dokręcania (> 35 Nm) – pęknięcie wkładki mosiężnej lub korpusu PP‑R
• Za mało taśmy PTFE (< 4 okrążenia) – nieszczelność gwintu (kapanie, zwilgocenie)
• Montaż gwintu bez Teflonu – gwint samouszczelniający R 1/2" wymaga taśmy PTFE, sam stożek nie wystarcza przy ciśnieniu 10 bar
• Wczesne uruchomienie instalacji (< 1 h po zgrzewie) – ciśnienie wodne rozwarstwia niecałkowicie zestalone połączenie

Najczęściej zadawane pytania (FAQ)

Czym różni się gwint zewnętrzny GZ (R) od wewnętrznego GW (G)?

Gwint zewnętrzny GZ (R) jest stożkowy (nachylenie 1:16, standard ISO 7‑1) i zapewnia szczelność przez samoczynne dociskanie, wymagając mniej warstw Teflonu (4‑6 okrążeń). Gwint wewnętrzny GW (G) jest cylindryczny (ISO 228‑1), wymaga płaskiej uszczelki lub grubszej taśmy PTFE (6‑8 okrążeń). GZ stosuje się w armaturze profesjonalnej (zawory, kurki kulowe), GW w bateriach ściennych. Gwint R jest kompatybilny z gwintem wewnętrznym Rc (stożkowy) oraz G (cylindryczny).

Czy kolanko DN16×1/2" GZ nadaje się do baterii umywalkowej?

Tak, przepustowość DN16 wynosi 12‑18 l/min przy prędkości 1,5 m/s, co odpowiada zapotrzebowaniu baterii umywalkowej (8‑12 l/min). Typowe baterie umywalkowe mają gwint 1/2" Rc (wewnętrzny stożkowy), co jest zgodne z GZ (R 1/2"). Dla baterii natryskowych (przepływ 8‑12 l/min) i wannowych (12‑18 l/min) zaleca się DN20 (25 mm) lub DN25 (32 mm) w celu zapewnienia komfortu użytkowania.

Jaki maksymalny moment dokręcania gwintu mogę zastosować?

Zalecany moment to 25‑30 Nm. Bezpieczne maksimum to 35 Nm. Przekroczenie 35 Nm może spowodować pęknięcie wkładki mosiężnej lub korpusu PP‑R. Przy montażu zaleca się użycie klucza dynamometrycznego (0‑50 Nm) – dokręcenie ręczne + klucz do osiągnięcia 25‑30 Nm. Jeśli po teście szczelności (10 bar × 1 h) występuje przeciek, dokręć dodatkowo 1/4 obrotu (≈ 5 Nm), ponowny test.

Ile razy mogę demontować gwint bez utraty szczelności?

Przy prawidłowym montażu (Teflon 4‑6 okrążeń, moment 25‑30 Nm) gwint można demontować 5‑10 cykli. Po każdym demontażu należy usunąć starą taśmę i nałożyć nową (4‑6 okrążeń). Wkładka mosiężna CW617N zachowuje wytrzymałość przez 5‑10 cykli montaż‑demontaż; po przekroczeniu zaleca się wymianę kołanka (ryzyko osłabienia połączenia mosiądz‑PP‑R).

Czy kolanko DN16 nadaje się do instalacji c.w.u. o temp. +65 °C?

Tak, temperatura +65 °C mieści się w zakresie pracy ciągłej (+1 °C ÷ +80 °C). Przy +65 °C ciśnienie robocze wynosi ok. 8 bar (interpolacja liniowa między 10 bar @ +60 °C a 6 bar @ +80 °C). Zaleca się izolację termiczną rur c.w.u. (pianka PE λ = 0,038 W/(m·K), grubość ≥ 9 mm) w celu ograniczenia strat ciepła do < 5 W/m.

Czy mogę używać kołanka w instalacjach sprężonego powietrza?

Tak, ale z ograniczeniami. Przy temperaturze +20 °C maksymalne ciśnienie robocze wynosi 10 bar (1,0 MPa). Przy wyższych ciśnieniach (> 10 bar) zaleca się PP‑RCT (typ 3 z podwyższoną odpornością na ciśnienie) lub systemy dedykowane dla sprężonego powietrza (aluminium, stal nierdzewna). Kolanko DN16 GZ stosuje się do podłączania manometrów, zaworów spustowych, filtrów sprężonego powietrza (separator wilgoci, filtry oleju).

Czy kołanka PP‑R są kompatybilne z innymi producentami?

Tak, systemy PP‑R zgodne z PN‑EN ISO 15874‑2 (rury) i 15874‑3 (kształtki) są ze sobą kompatybilne. Kołanka IDMAR można łączyć z rurami Wavin, Vesbo, FV‑Plast, Aquatherm, KAN‑therm i innymi markami spełniającymi normę. Przed montażem zaleca się test kontrolny (dry-fit: wsunięcie na sucho, sprawdzenie luz/docisk w kielichu, oznaczenie głębokości 16 mm). Gwarancja producenta obejmuje tylko kompletne systemy PP‑R jednej marki.
