IDMAR Kolanko nyplowe PP-R 45° 16 mm (DN16) system zgrzewany - ciepła woda i CO

Profesjonalna kształtka PP-R do instalacji wody i ogrzewania | Rozmiar DN16 (16 mm) | Kąt 45° | Konstrukcja nyplowa (gniazdo + nypel) | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN-EN ISO 15874-3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest kolanko nyplowe PP-R 45° DN16 (system zgrzewany)?

Kolanko nyplowe PP-R 45° DN16 (16 mm) to specjalistyczna kształtka instalacyjna służąca do zmiany kierunku rurociągu o kąt 45 stopni w instalacjach wykonanych z polipropylenu PP-R. Konstrukcja jednomuftowa (nyplowa) oznacza, że kształtka posiada gniazdo spawalnicze z jednej strony oraz nypel (wtapiany trzpień) z drugiej strony, co pozwala na szybszy montaż – tylko jedno zgrzewanie zamiast dwóch (w porównaniu z kolankiem dwukielichowym). Rozmiar DN16 (średnica nominalna 16 mm, światło wewnętrzne 16,4 mm) jest najpopularniejszym przekrojem w instalacjach wody użytkowej w mieszkaniach, domach jednorodzinnych, rozdzielaczach grzejnikowych oraz systemach ogrzewania podłogowego (pętle przyłączeniowe). Przepustowość DN16 wynosi ok. 8-12 l/min przy prędkości v = 1,0-1,5 m/s, co wystarcza dla 1-2 punktów czerpalnych jednocześnie (np. prysznic + umywalka lub bateria kuchenna).

Kąt 45° jest rozwiązaniem pośrednim między odgałęzieniem prostym a kolankiem 90°. Dzięki łagodniejszej zmianie kierunku przepływu, kolanko 45° generuje o 60-70% mniejsze straty ciśnienia niż kolano 90° (współczynnik oporów lokalnych ζ = 0,35 vs 1,0), co przekłada się na lepszą wydajność hydrauliczną, redukcję hałasu przepływu o 3-5 dB, niższy pobór mocy pomp obiegowych (oszczędność 25-30% energii rocznie) oraz ułatwienie kompensacji wydłużeń termicznych w długich trasach rurociągów. Konstrukcja nyplowa umożliwia szybsze tempo prac montażowych o 30-40% – szczególnie ważne w instalacjach wielopunktowych (łazienki, kotłownie, rozdzielacze). Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego z rurą PP-R DN16, z drugiej strony nypel wtapiany bezpośrednio do gniazda kolejnej kształtki (kolanka dwukielichowego, trójnika, mufy lub zaworu). Metoda zgrzewania polega na stopieniu materiału rury i kształtki w temperaturze 270°C, co tworzy monolit molekularny o żywotności przekraczającej 50 lat.

Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Certyfikaty PZH potwierdzają bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej. Kształtka kompatybilna jest z rurami i armaturą PP-R DN16 wszystkich producentów posiadających certyfikację według normy PN-EN ISO 15874 (Wavin Ekoplastik, Vesbo, FV-Plast, Tebo, Pilsa, Banninger, Aquatherm).

Parametry techniczne i wymiary

Kod produktu:	PPRZKWZ016-45.1007WZ
Marka:	IDMAR
Typ:	Kolanko nyplowe 45° (gniazdo + nypel)
Rozmiar nominalny:	DN16 (16 mm)
Średnica zewnętrzna D:	16,0 mm
Średnica wewnętrzna d (światło):	16,4 mm
Wymiar Z (głębokość wtopienia):	14,5 mm
Długość całkowita L:	ok. 30 mm
Kąt:	45° ±2°
Materiał:	PP-R typ 3 (random copolymer)
Rodzaj połączenia:	Zgrzewane polifuzyjne (socket fusion)
Temperatura zgrzewania:	270°C ±5°C
Czas nagrzewania:	5 sekund
Czas na złączenie:	≤4 sekundy
Czas chłodzenia:	≥3 minuty
Ciśnienie robocze PN @ +20°C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +60°C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +80°C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1°C – +80°C
Temperatura szczytowa:	+90°C (krótkotrwale, ≤100 h/rok)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej:	≈0,15 mm/(m·K)
Masa:	ok. 10 g
Pozycja montażowa:	Dowolna
Norma:	PN-EN ISO 15874-3:2013
Certyfikaty:	Atest higieniczny PZH
Kolor:	Szary
Gwarancja:	2 lata
Żywotność projektowa:	≥50 lat (+60°C/10 bar)

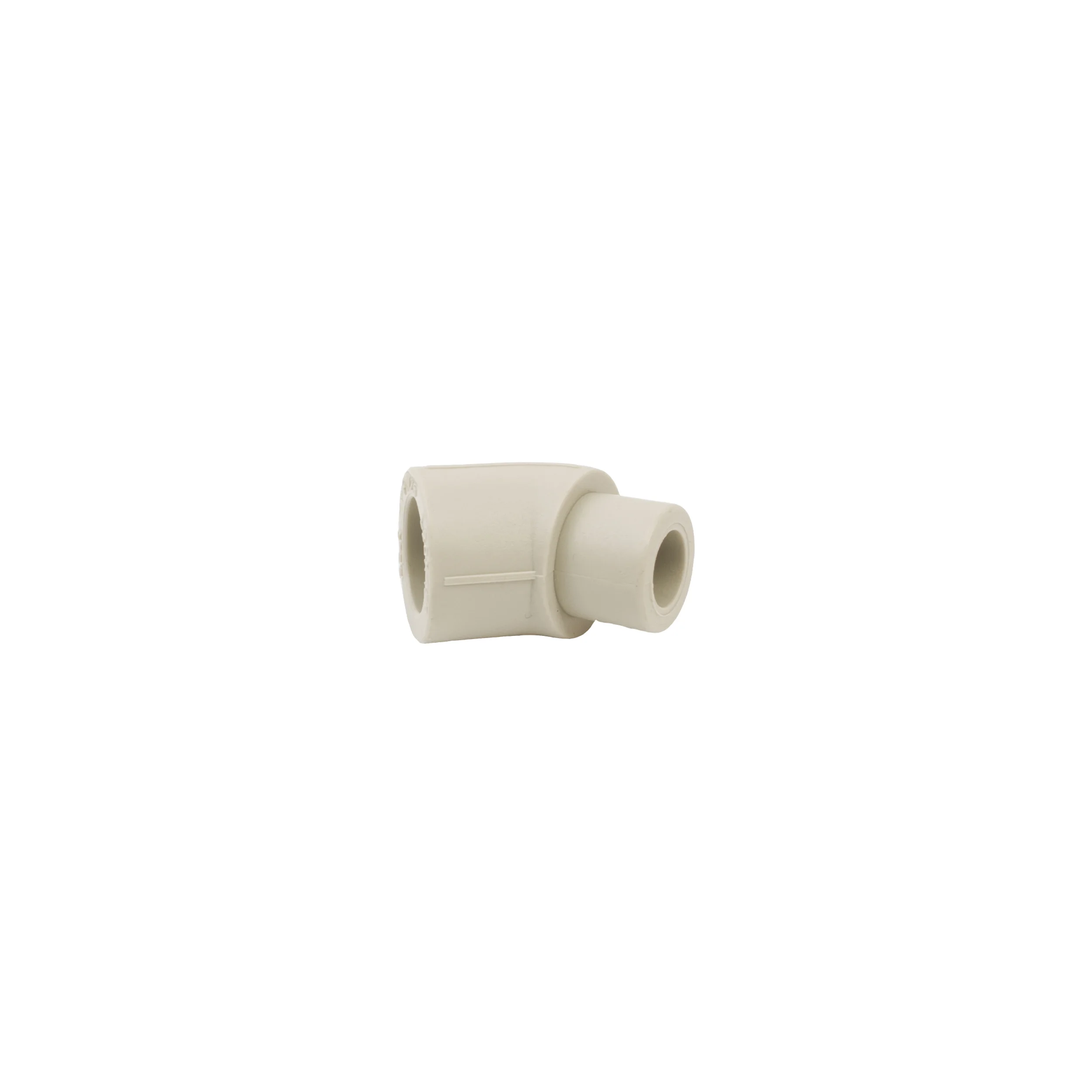

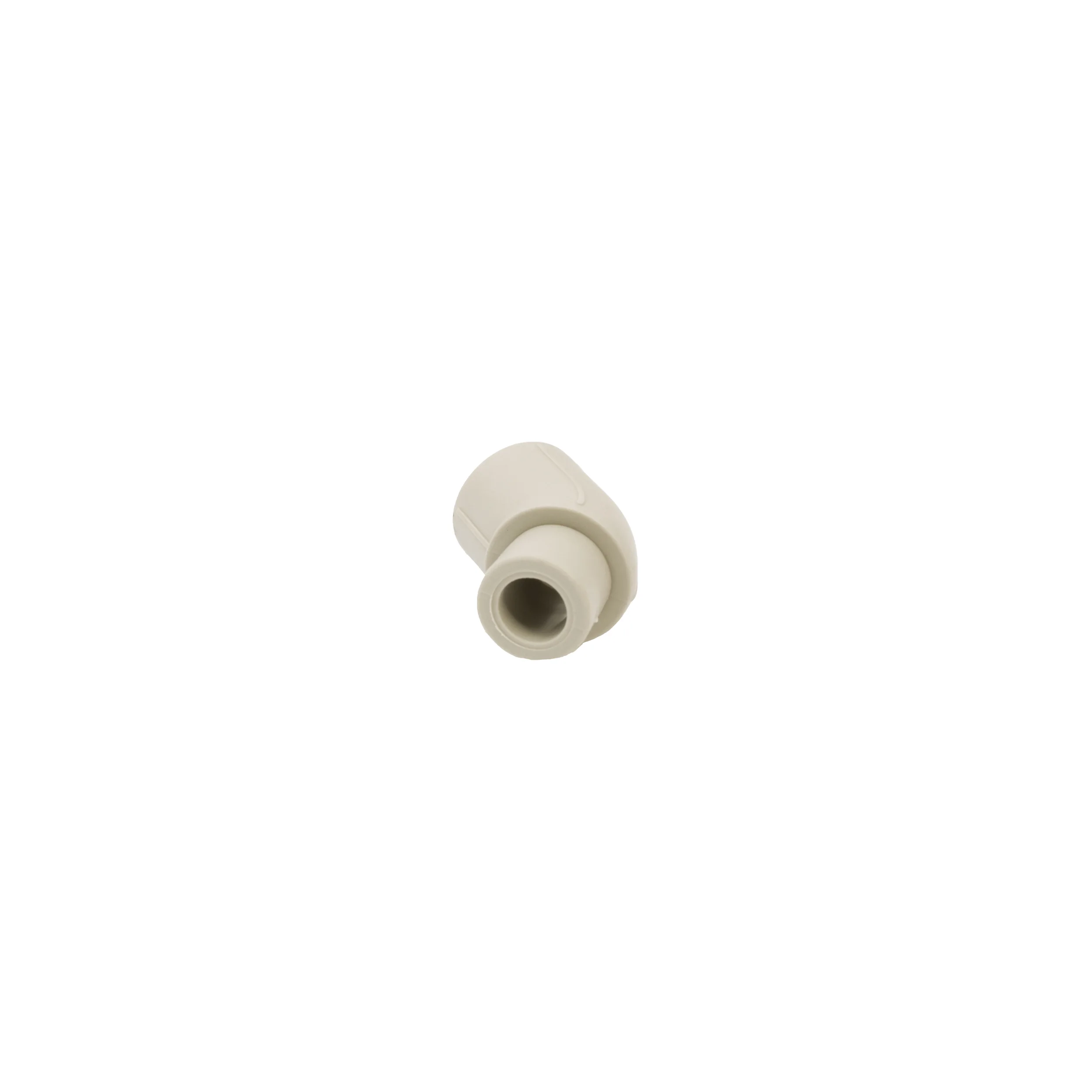

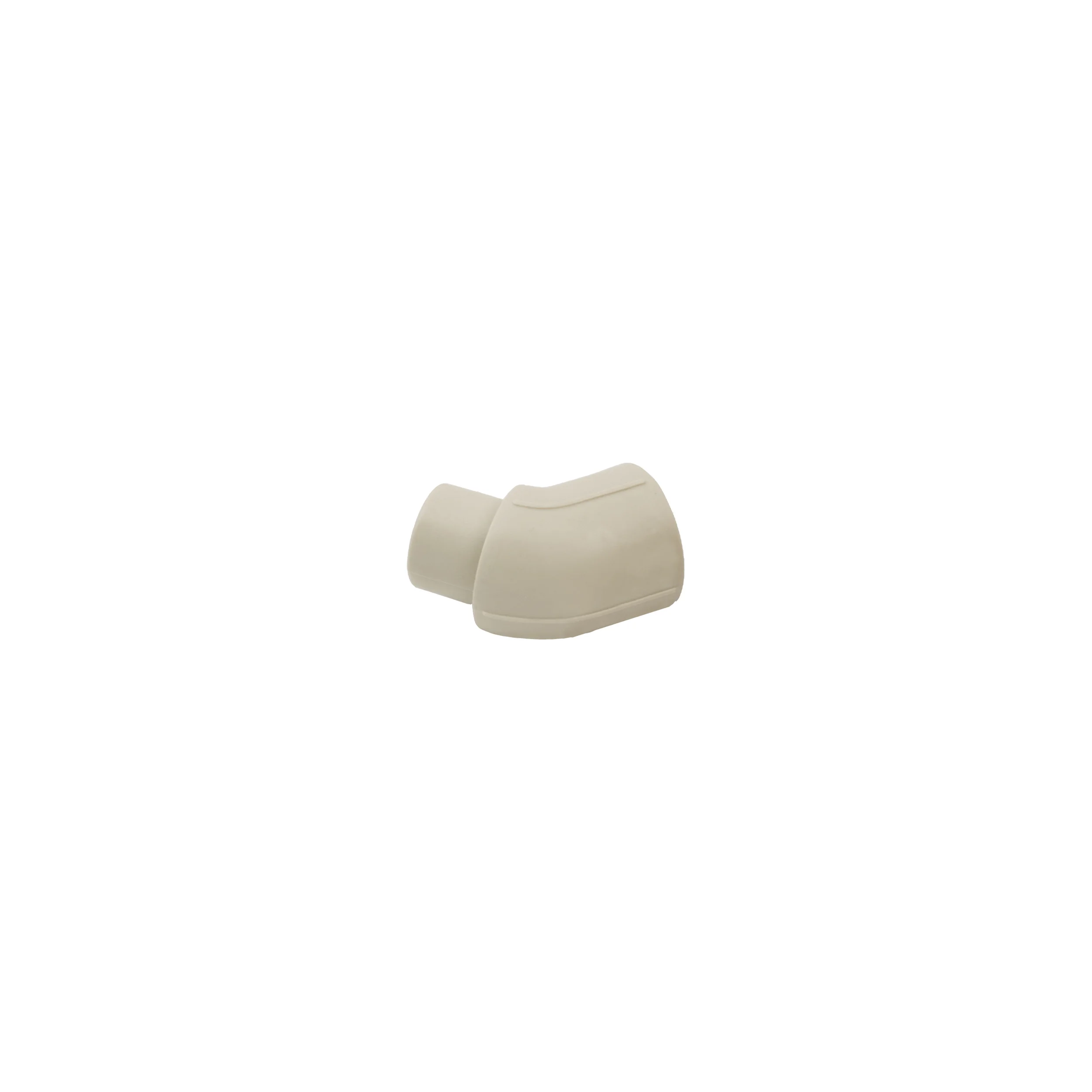

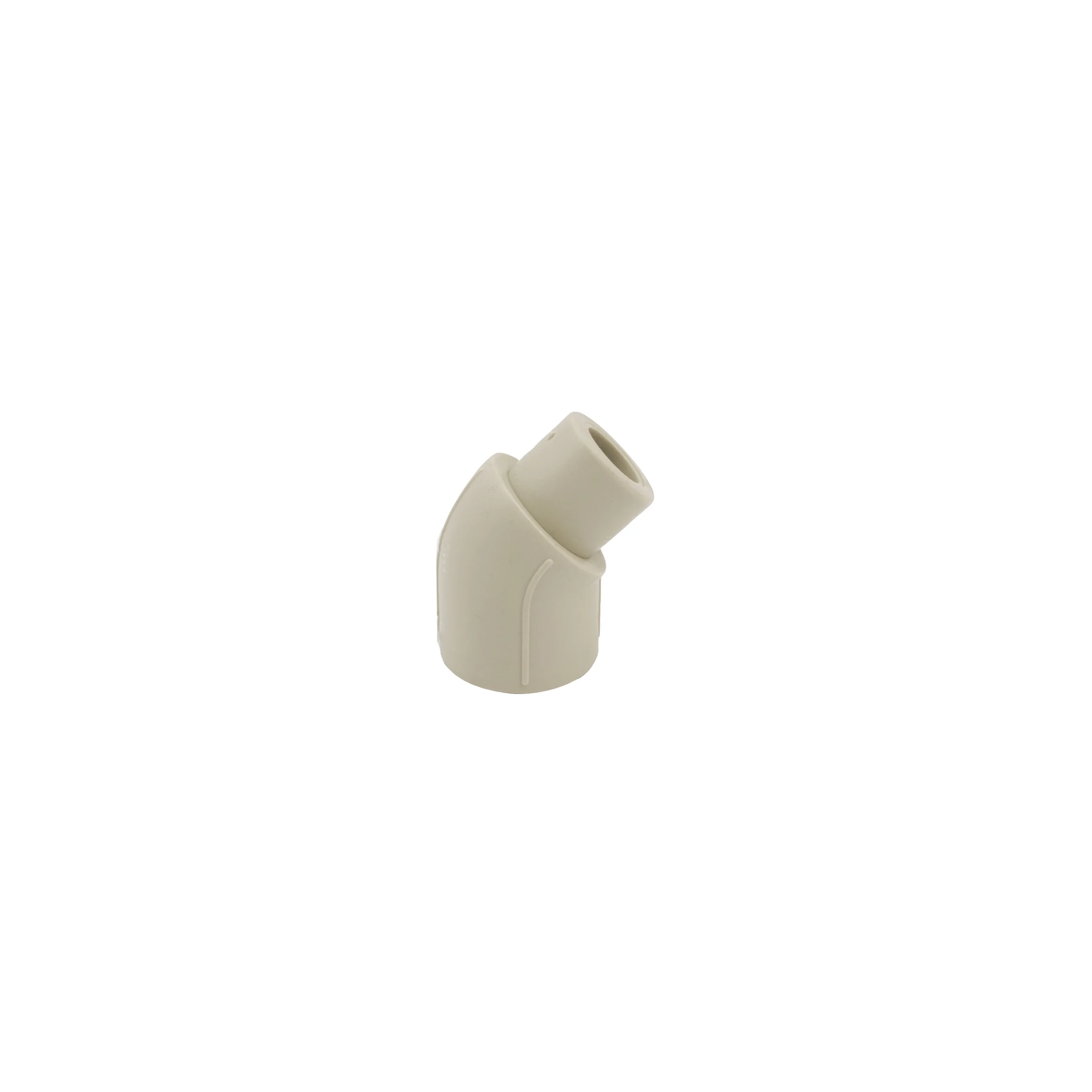

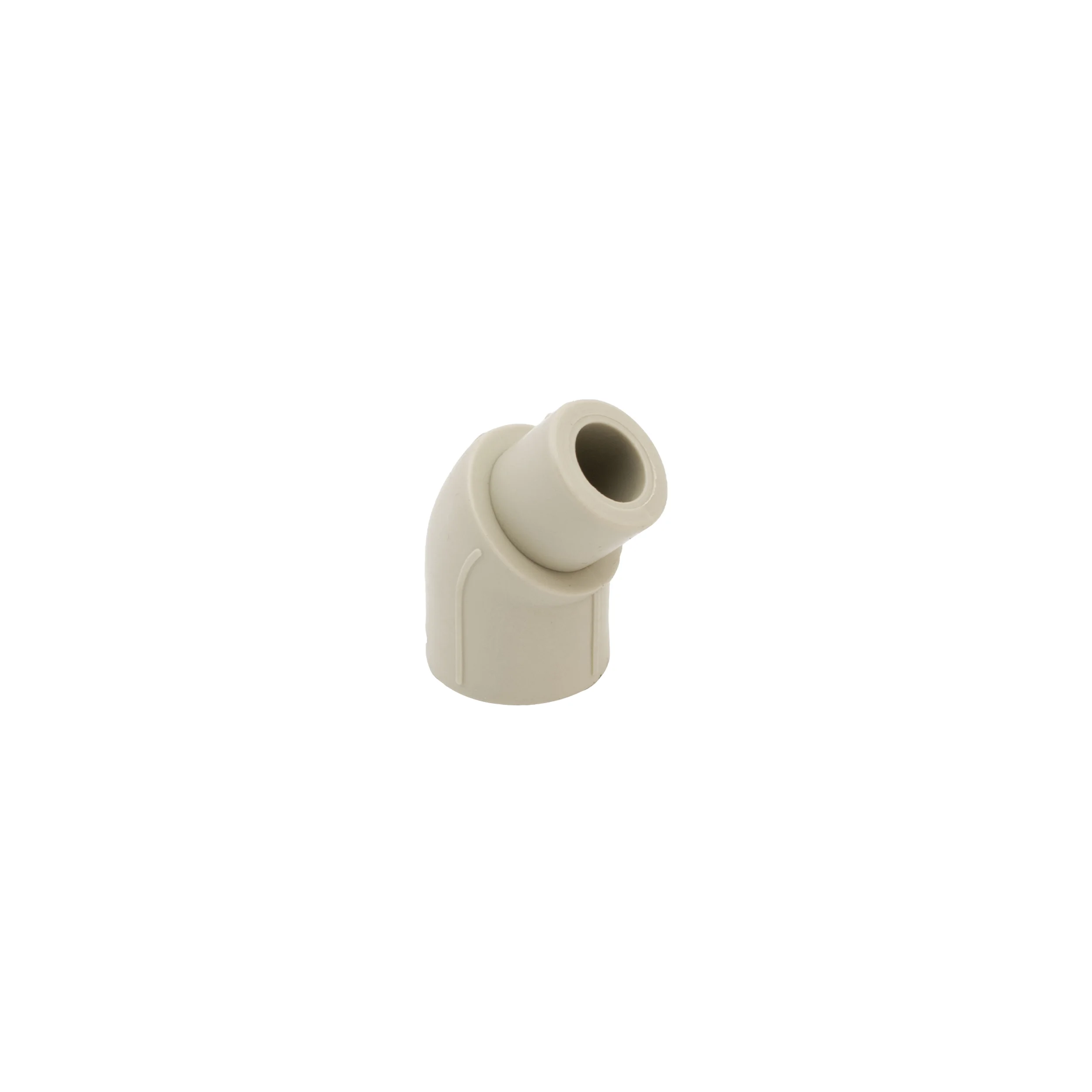

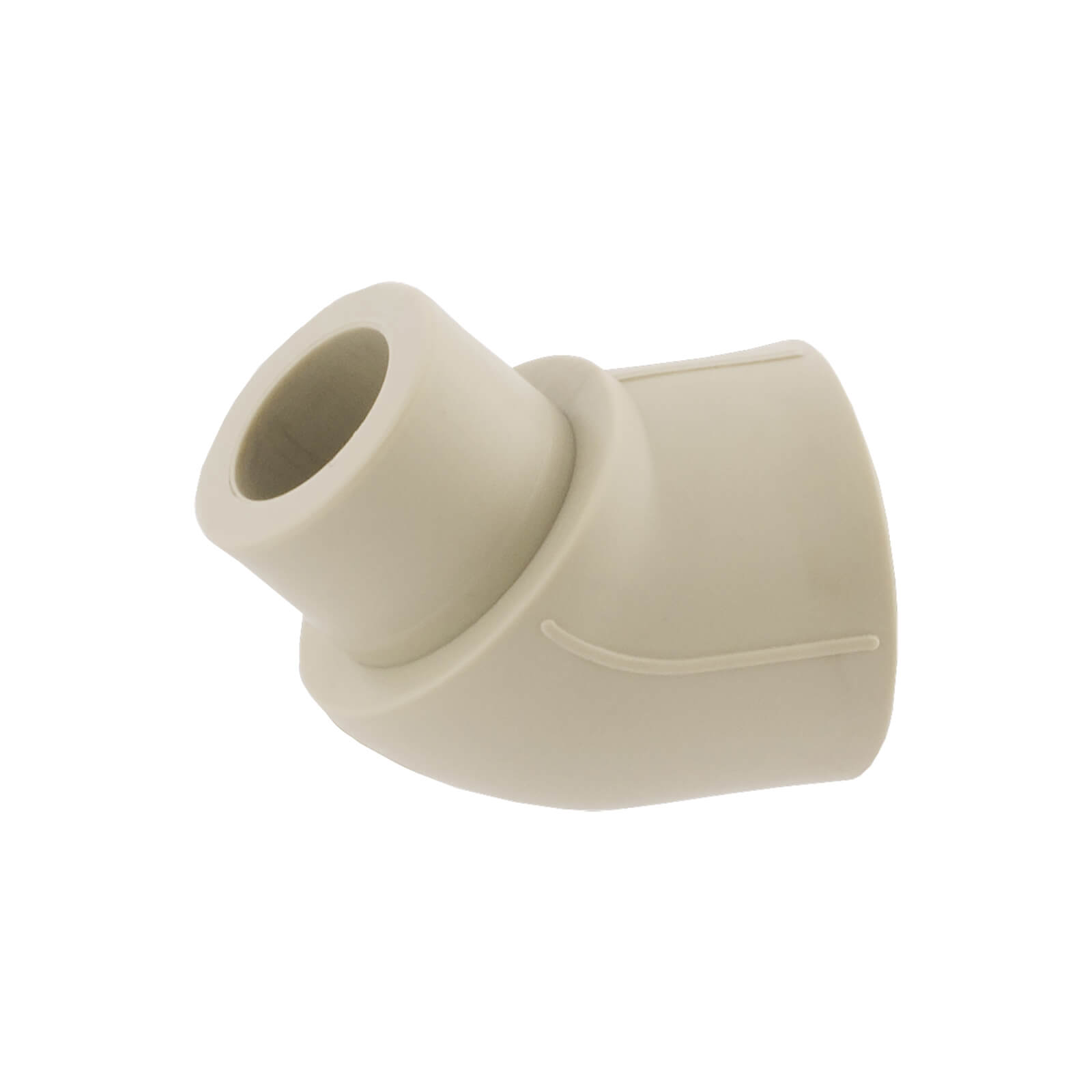

Rysunek poglądowy kolanka nyplowego PP-R 45° DN16

Zastosowania kolanka nyplowego PP-R 45° DN16

• Instalacje zimnej i ciepłej wody pitnej (c.z.w., c.w.u.): Zasilanie punktów czerpalnych w mieszkaniach, domach jednorodzinnych, łazienkach (Q = 8-12 l/min wystarcza dla 1-2 punktów jednocześnie: prysznic + umywalka, bateria kuchenna + zmywarka)
• Instalacje centralnego ogrzewania (c.o.): Podłączenia grzejników (DN16 dla mocy do 1,5 kW), rozdzielacze piętrowe, kotłownie jednorodzinne (kotły gazowe, pelletowe, pompy ciepła do 15 kW)
• Ogrzewanie podłogowe: Przyłącza pętli do rozdzielaczy (Q = 2-4 l/min na pętlę 80-100 m, temperatura zasilania +45°C – +55°C), pomieszczenia o powierzchni 10-15 m² (łazienki, przedpokoje)
• Instalacje przemysłowe i technologiczne: Systemy chłodnicze (free-cooling +5°C – +15°C), linie CIP w przemyśle spożywczym, przyłącza urządzeń (zmywarki gastronomiczne, chłodnice wody)
• Instalacje sprężonego powietrza: Linie zasilające stanowiska warsztatowe (ciśnienie do 10 bar @ +20°C, wymaga osuszania – wilgoć powoduje hydrolizy PP-R)
• Modernizacja i remonty: Wymiana starych instalacji stalowych/miedzianych, prowadzenie w bruzdach, kanałach instalacyjnych, zabudowie g-k (cicha praca, brak korozji)
• Kompensacja wydłużeń termicznych: W długich trasach rurociągów (>10 m) kąt 45° ułatwia naturalne wydłużenia ΔL = α × L × Δt (α = 0,15 mm/m·K dla PP-R) bez konieczności stosowania kompensatorów

Instrukcja montażu – zgrzewanie kolanka nyplowego PP-R 45° DN16

1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø16 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa, marker wodoodporny, alkohol izopropylowy (odtłuszczanie), rękawice robocze, miarka/linijka.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ±5°C. Czas nagrzewania zgrzewarki: ok. 8-12 minut. Sprawdź gotowość wskaźnikiem LED (zielona lampka). Nie rozpoczynaj zgrzewania przy temperaturze poniżej 265°C – słaba fuzja.
3. Przycięcie rury PP-R Ø16 mm: Tnij prostopadle do osi rury (kąt odchylenia < 3°). Skos > 3° powoduje nieszczelność na krawędzi kielicha. Usuń zadziory z krawędzi (gratownik, nóż – powierzchnia musi być gładka).
4. Oznaczenie głębokości wsunięcia: Dla DN16 głębokość zgrzewu (Z) wynosi 14,5 mm (norma ISO 15874-5). Zaznacz linię markerem na rurze – punkt kontrolny po złączeniu. Sprawdź, czy rura nie ma rys, pęknięć, lokalnych zgniatów (odrzuć uszkodzone odcinki).
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury (zewnętrze) i kielich kolanka (wewnątrz) alkoholem izopropylowym. Zanieczyszczenia (kurz, tłuszcz, wilgoć) osłabiają fuzję o 30-50%, powodując mikropęknięcia i wycieki pod ciśnieniem. Powierzchnie muszą być całkowicie suche przed zgrzewaniem.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha kolanka bez zgrzewania, sprawdź głębokość 14,5 mm i orientację kąta 45° (zaznacz kierunek montażu markerem). Rura powinna wchodzić swobodnie (bez nadmiernej siły), ale bez luzu (tolerancja Ø16,0 ±0,3 mm).
7. Zgrzewanie gniazda: Wsuń rurę w tuleję wewnętrzną zgrzewarki (dorn) do głębokości 14,5 mm, jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla DN16: 5 sekund (norma ISO 15874-5). Podtrzymuj elementy lekko – nie wciskaj siłą (nadmierny nacisk zmniejsza grubość ścianki). Nie przekraczaj 6 s – przegrzanie zawęża światło, tworzy nadlew wewnątrz (spadek przepływu o 15-25%).
8. Montaż (złączenie): Po 5 s zdejmij oba elementy jednocześnie (najpierw kielich, potem rurę – ruch płynny, bez wykręcania). Natychmiast (w ciągu ≤4 s) wsuń rurę do kielicha do głębokości 14,5 mm – ruch prosty, osiowy, bez obrotu. Obrót > 5° niszczy fuzję molekularną – powstają spiralne pęknięcia. Przytrzymaj w bezruchu 10-15 sekund. Wokół kielicha pojawi się równomierny kołnierz z nadlanego tworzywa (wysokość 0,5-1,0 mm, grubość 360°).
9. Zgrzewanie nypla z kolejną kształtką: Jeśli łączysz nypel kolanka z gniazdem kolejnej kształtki (np. kolanko dwukielichowe, trójnik, mufa), postępuj analogicznie: nagrzewanie nypla na dornie 5 s + kielicha drugiej kształtki na die 5 s, następnie złączenie ≤4 s, stabilizacja 10-15 s.
10. Chłodzenie i stabilizacja: Pozostaw złącze w bezruchu przez minimum 3 minuty (+20°C), 5 minut (< +10°C). Nie obciążaj przez kolejne 30 minut. Pełne utwardzenie (rekrystalizacja PP-R): zimna woda (≤ +20°C) – 1 h, ciepła woda (+60°C) – 24 h, gorąca woda (+80°C) – 48 h.
11. Kontrola jakości: Sprawdź równomierność kołnierza (360° wokół złącza, bez wgłębień ani pęknięć), osiowość (odchylenie ≤3°), orientację kąta 45° (zaznaczenie markerem). Po 1 h wykonaj test ciśnieniowy: napełnij instalację do 10 bar, utrzymaj przez 1 h – brak spadku ciśnienia potwierdza szczelność.
12. Czas przed pełnym uruchomieniem: Zimna woda (≤ +20°C): 1 h. Ciepła woda (+60°C): 24 h. Gorąca woda (+80°C, c.o.): 48 h – to czas pełnej rekrystalizacji PP-R i osiągnięcia 100% wytrzymałości mechanicznej.

*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać od rzeczywistych (tolerancja ±0,5 mm). Przed montażem sprawdź dokumentację techniczną producenta i instrukcję zgrzewarki. Montaż instalacji PP-R powinien być wykonywany przez osoby przeszkolone, posiadające odpowiednie narzędzia i certyfikaty spawalnicze. Firma IDMAR nie ponosi odpowiedzialności za szkody wynikające z niewłaściwego doboru produktu, błędów montażowych lub użytkowania poza zakresem parametrów technicznych.
