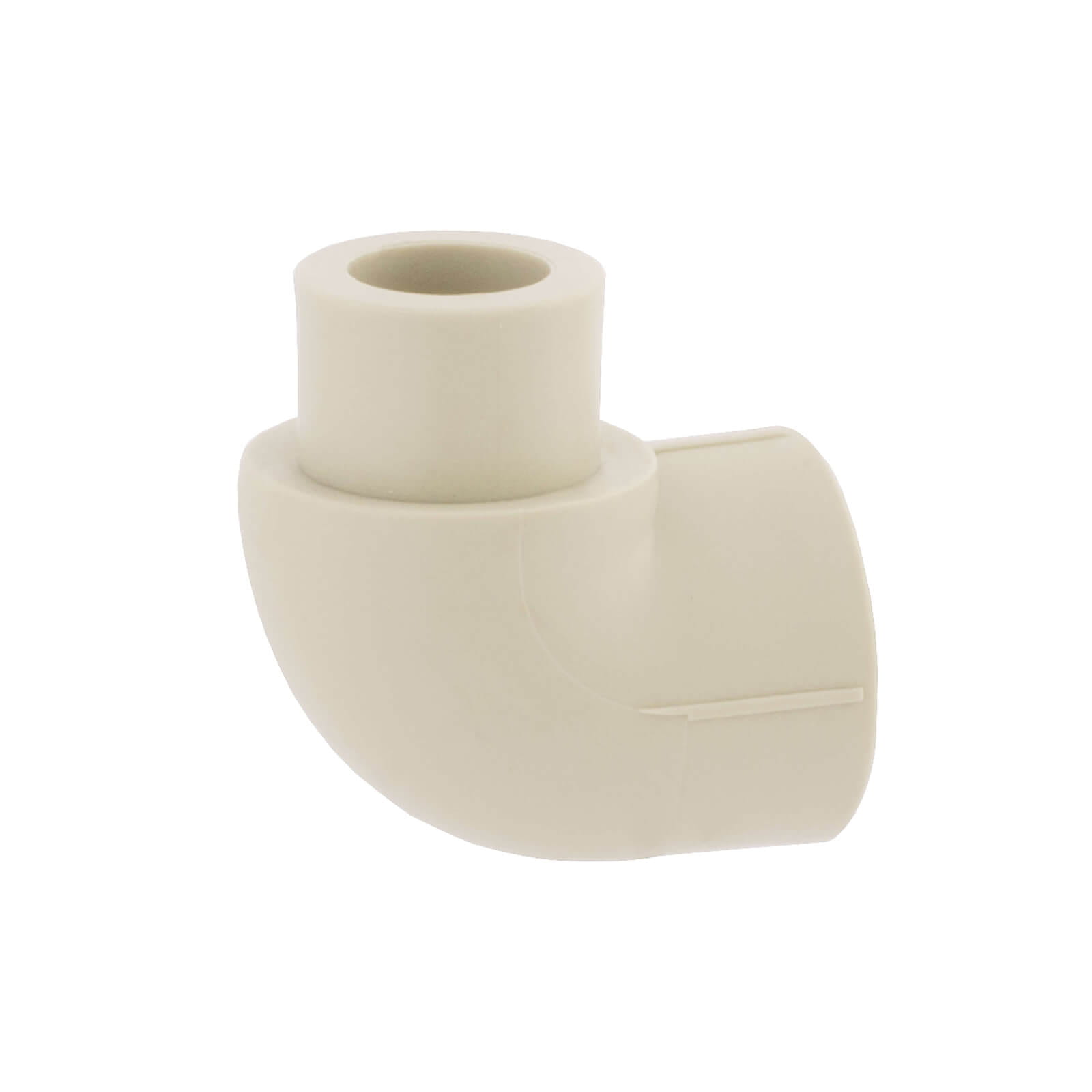

IDMAR Kolano nyplowe 90° PP-R 16

Przejdź do sekcji Opinie

Kolanko Nyplowe PP‑R 90° 16 mm – Jednokielichowe | IDMAR

Kolanko nyplowe PP‑R 90° 16 mm (jednokielichowe) to specjalistyczna kształtka instalacyjna umożliwiająca bezpośrednie łączenie dwóch rur PP‑R bez użycia odcinka pośredniego. Dzięki specjalnie wyprofilowanej części (nypel) montaż jest szybszy i czystszy estetycznie. Wykonane z polipropylenu typu 3 (PP‑R), wytrzymałość ciśnieniowa 10 bar @ +60 °C i 6 bar @ +80 °C, żywotność > 50 lat, λ = 0,24 W/(m·K). Zgrzewanie w temperaturze 270 °C (czas 5 s, wsunięcie 14,1 mm). Przeznaczenie: instalacje wody pitnej, centralne ogrzewanie, ogrzewanie podłogowe, instalacje chłodnicze, systemy przemysłowe. Zgodność z normą PN‑EN ISO 15874‑3:2013, certyfikat PZH. → Zobacz pełną ofertę kształtek PP‑R. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa.

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

duża ilość

1,05 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Czas wysyłki: 1 dzień

Zapytaj o produkt

Dostawa

od 18,90 zł - InPost Paczkomaty

Opis

IDMAR Kolanko nyplowe PP-R 90° 16 mm – jednokielichowe – system zgrzewany

Czym jest kolanko nyplowe PP-R 90° 16 mm?

Kolanko nyplowe PP-R 90° o średnicy 16 mm to specjalistyczna kształtka instalacyjna zaprojektowana z myślą o maksymalnym przyspieszeniu montażu instalacji wodnych i grzewczych. W odróżnieniu od standardowego kolanka dwukielichowego, kolanko nyplowe posiada tylko jeden kielich (tuleję zgrzewalną) oraz wyprofilowany nypel (wystający odcinek rurowy o długości około 24,6 mm), co umożliwia bezpośrednie połączenie dwóch rur lub kształtek bez konieczności użycia krótkiego odcinka rury pośredniej. Ta konstrukcja znacznie przyspiesza montaż (oszczędność czasu 30-50%), redukuje liczbę zgrzewów oraz poprawia estetykę instalacji dzięki mniejszej liczbie widocznych połączeń.

Średnica 16 mm zapewnia przepływ na poziomie 3–6 l/min, co czyni to kolanko idealnym rozwiązaniem dla podejść pod baterie (umywalki, bidety, małe baterie wannowe), podłączeń grzejników o mocy do 1500 W oraz rozdzielaczy instalacji, gdzie eliminuje konieczność przygotowania odcinków rur pośrednich między kształtkami. Dzięki tej konstrukcji możliwe jest łączenie rur i kształtek bez użycia kawałków rur między elementami – nypel kolanka wsuwa się bezpośrednio w kielich kolejnej kształtki (mufy, trójnika, kolejnego kolanka) lub adaptera zakończeniowego.

Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 242 razy mniej niż miedź i 250 razy mniej niż stal, co oznacza doskonałe właściwości termoizolacyjne. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.

Parametry techniczne i wymiary

Kod produktu:	PPRZKWZ016-90.1008WZ
Marka:	IDMAR
Typ:	Kolanko nyplowe 90° (jednokielichowe)
Wymiar:	16 mm
Wymiar d (średnica wewnętrzna kielicha):	15,2 mm
Wymiar Z (głębokość zgrzewu):	14,1 mm
Wymiar L (długość nypla):	24,6 mm
Kąt:	90°
Materiał:	PP-R typ 3 (random copolymer)
Rodzaj połączenia:	Zgrzewane polifuzyjne (socket fusion)
Temperatura zgrzewania:	270°C
Ciśnienie maks. 60 °C:	10 bar (1 MPa)
Ciśnienie maks. 80 °C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1°C – +80°C
Temperatura szczytowa:	+95°C (≤ 100 h/rok)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej:	≈ 0,15 mm/(m·K)
Pozycja montażowa:	Dowolna
Norma:	PN-EN ISO 15874-3:2013
Certyfikat:	PZH
Kolor:	Szary
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60°C/10 bar)

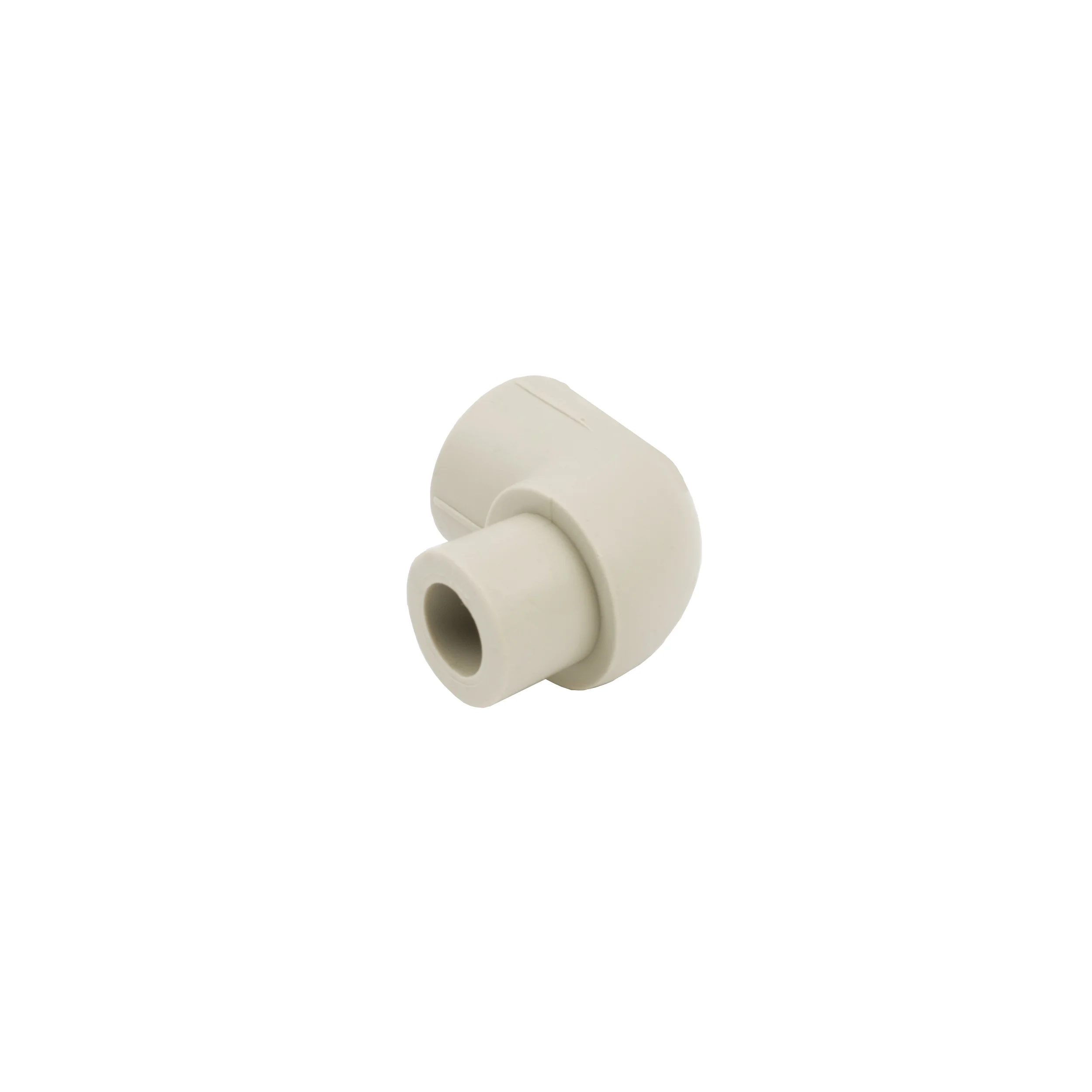

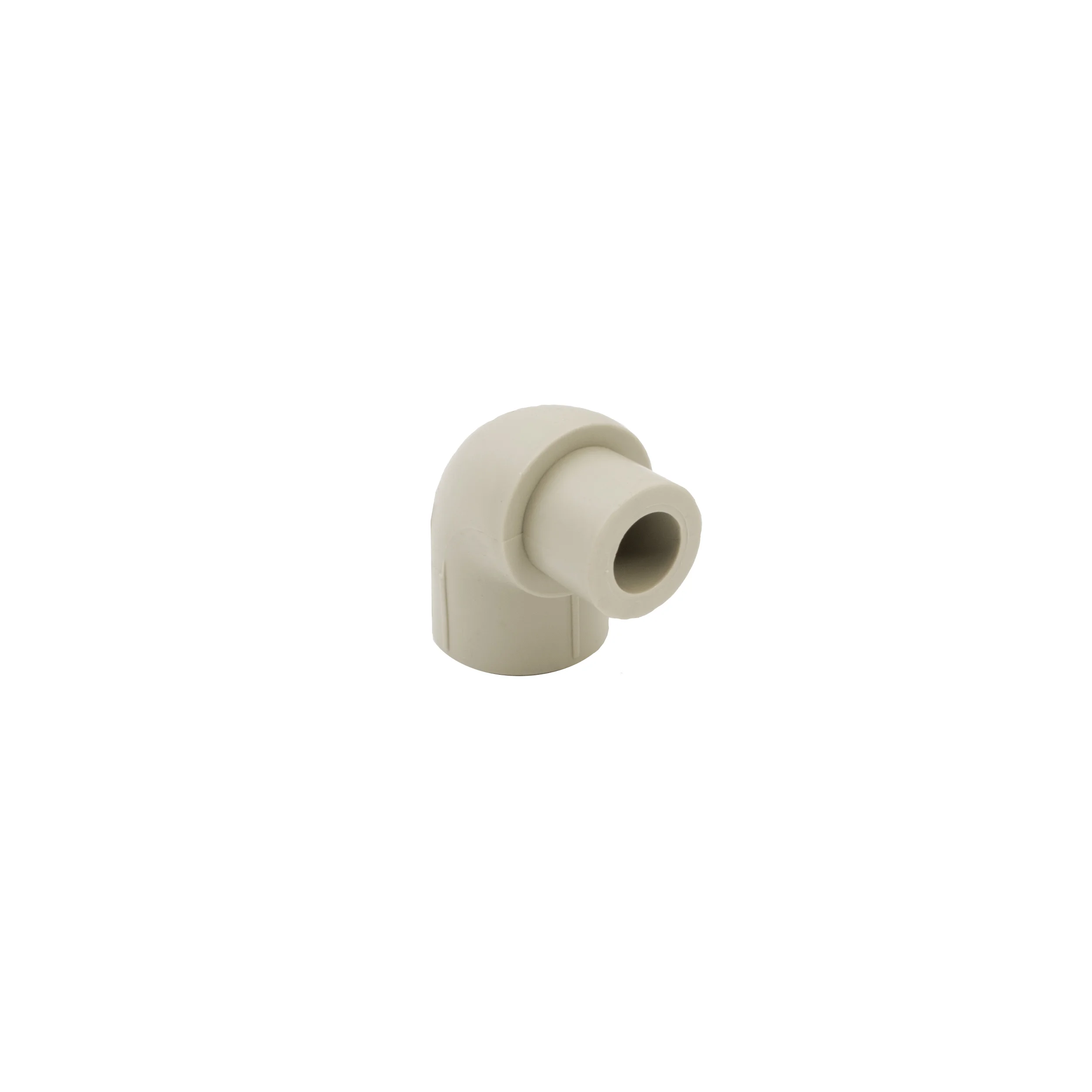

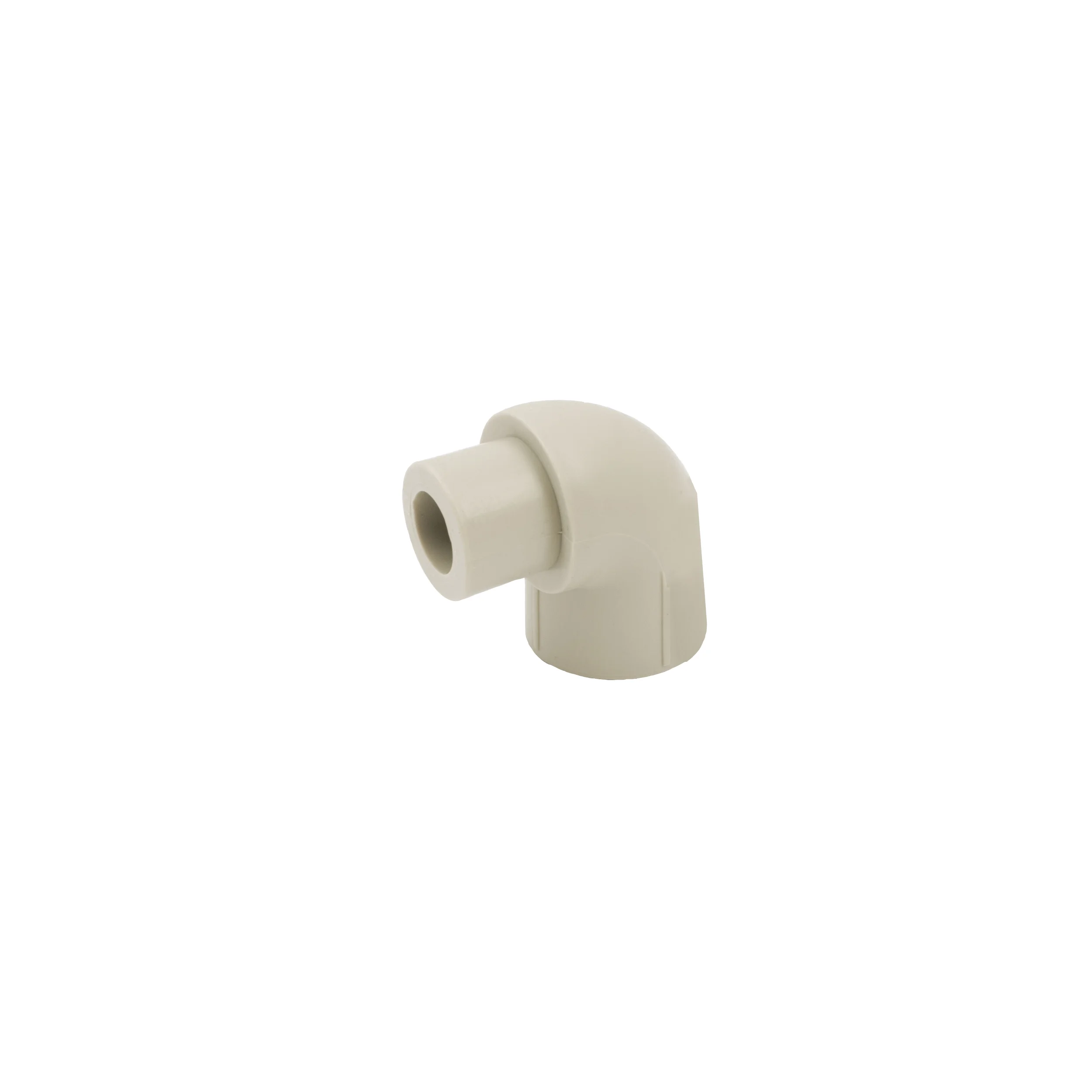

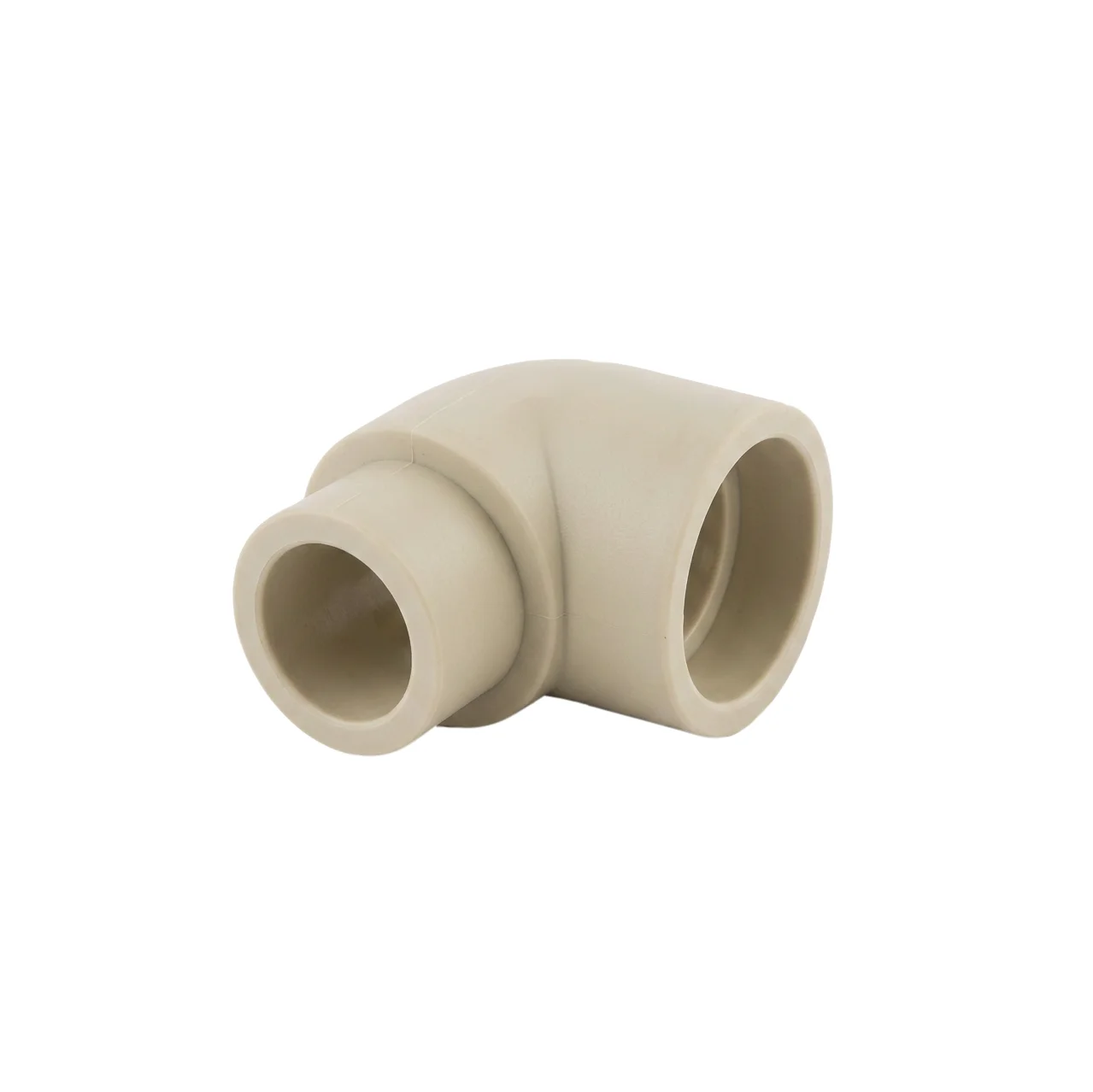

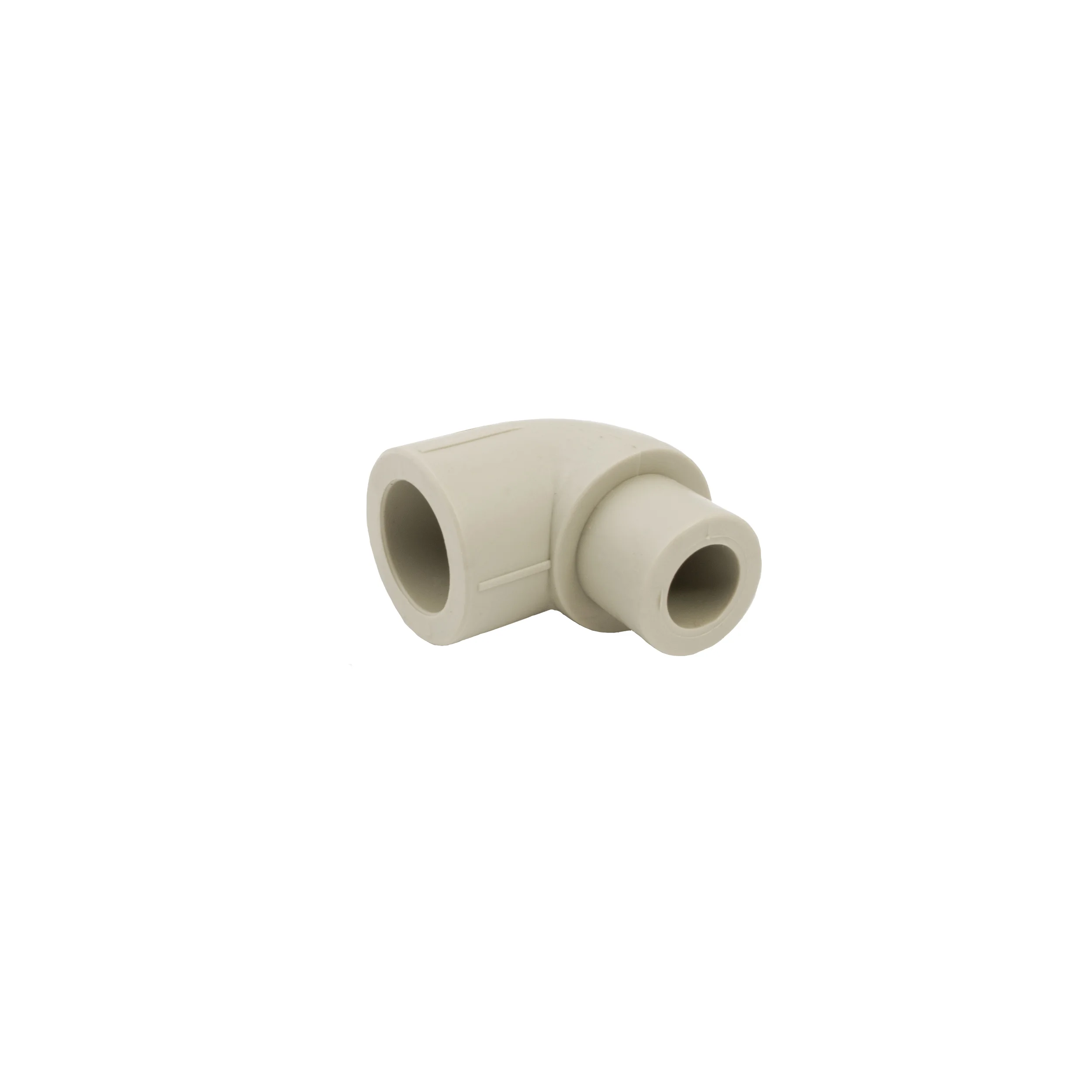

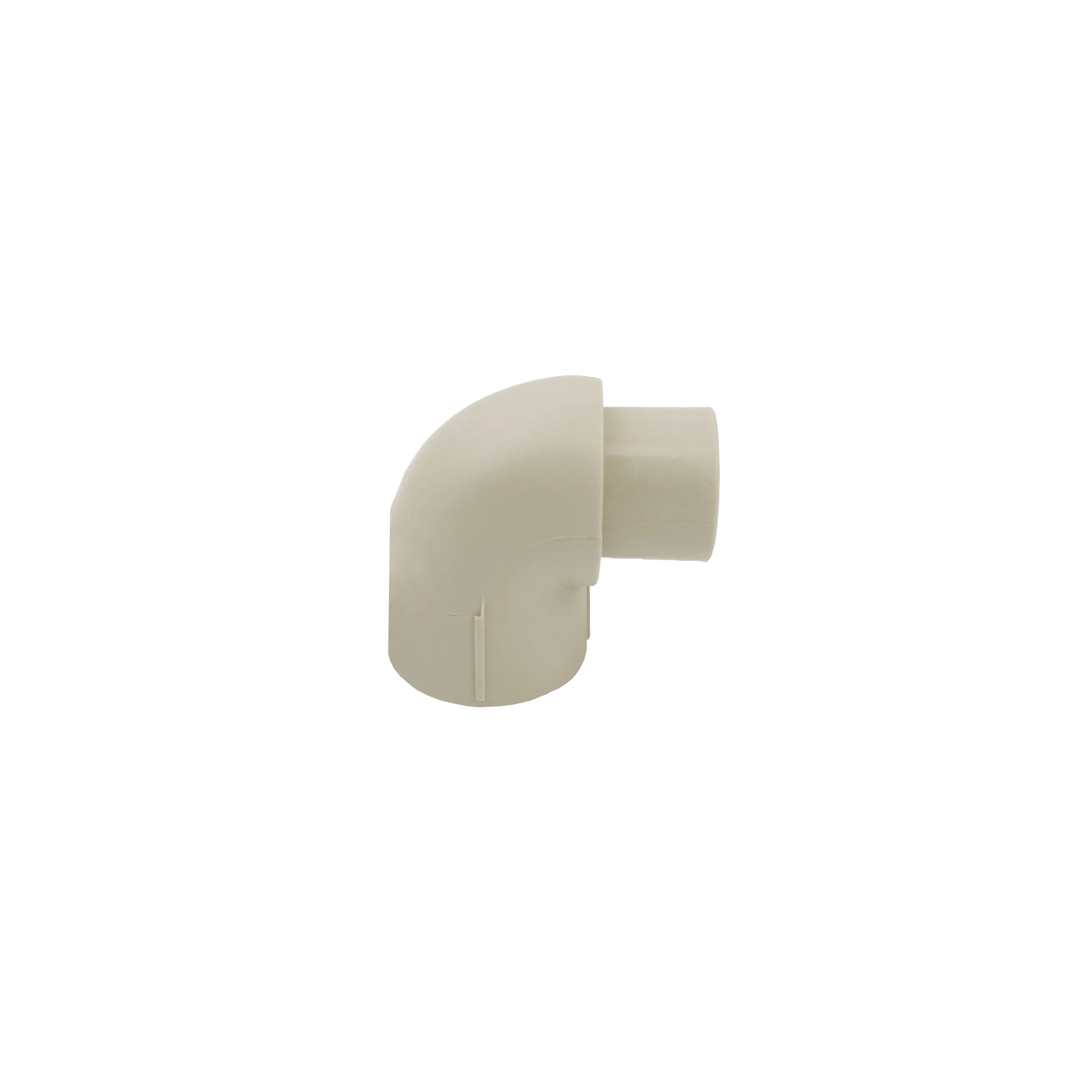

Kolanko nyplowe PP-R 90° 16 mm – konstrukcja jednokielichowa

Zastosowania kolanka nyplowego PP-R 90° 16 mm

• Instalacje ciepłej wody użytkowej (c.w.u.): Podejścia pod baterie umywalkowe, bidetowe i małe baterie wannowe (przepływ 3–6 l/min), długość podejścia do 2–3 m
• Instalacje centralnego ogrzewania (c.o.): Podłączenia małych grzejników konwektorowych i łazienkowych (moc do 1500 W), rozdzielacze pionowe, montaż w bruździe ściennej
• Rozdzielacze i punkty rozgałęziające: Łączenie kształtek bez użycia odcinków rur pośrednich, przyśpieszenie montażu o 30–50%
• Instalacje przemysłowe: Chłodnice (woda lodowa 4–8°C), systemy CIP (przemysł spożywczy, farmaceutyczny), sprężone powietrze (do 10 bar)
• Systemy nawadniania: Nawadnianie kropelkowe (ogrodnictwo, tunele foliowe, szklarnie), systemy mgiełkowe
• Budynki użyteczności publicznej: Szkoły, przedszkola, biurowce, hotele, szpitale – szybki montaż bez iskrzenia palnikiem

Instrukcja montażu – zgrzewanie kolanka nyplowego PP-R 90° 16 mm

1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 16 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa, marker, alkohol izopropylowy, rękawice robocze.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ± 5°C. Czas nagrzewania zgrzewarki: ok. 10-15 minut. Sprawdź gotowość wskaźnikiem LED.
3. Przycięcie rury PP-R Ø 16 mm: Tnij prostopadle do osi – skos > 3° powoduje nieszczelność. Usuń zadziory z krawędzi (gratownik, nóż).
4. Oznaczenie głębokości wsunięcia: Dla 16 mm głębokość zgrzewu (Z) wynosi 14,1 mm. Zaznacz linię markerem na rurze – punkt kontrolny.
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury i kielich kolanka alkoholem izopropylowym. Zanieczyszczenia osłabiają fuzję o 30-50%.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha bez zgrzewania, sprawdź głębokość 14,1 mm i orientację kąta 90°. Zaznacz kierunek.
7. Nagrzewanie elementów (zgrzew A – rura z kielichem kolanka): Wsuń rurę w tuleję wewnętrzną (dorn) do głębokości 14,1 mm, jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla 16 mm: 5 sekund. Nie przekraczaj 7 s – przegrzanie zawęża światło o 10-20%.
8. Montaż (złączenie A): Po 5 s zdejmij oba elementy jednocześnie (najpierw kielich, potem rurę – ruch płynny, bez wykręcania). Natychmiast (≤ 4 s) wsuń rurę do kielicha do głębokości 14,1 mm – ruch prosty, osiowy, bez obrotu. Przytrzymaj 10-15 sekund. Wokół kielicha pojawi się równomierny kołnierz (0,5-1 mm).
9. Chłodzenie zgrzewu A: Pozostaw złącze w bezruchu przez minimum 3 minuty (+20°C), 4 minuty (< +10°C).
10. Nagrzewanie elementów (zgrzew B – nypel z kielichem kolejnej kształtki): Po schłodzeniu zgrzewu A przygotuj kolejną kształtkę (mufa, trójnik, zawór z adapterem PP-R). Oczyść kielich alkoholem. Wsuń nypel kolanka (zewnętrzna powierzchnia) na trzpień grzewczy oraz kielich kolejnej kształtki (wewnętrzna powierzchnia) na tuleję grzewczą. Czas nagrzewania: 5 sekund.
11. Montaż (złączenie B): Po 5 s wyjmij elementy z nasadek, wsuń nypel do kielicha kolejnej kształtki aż do oporu. Utrzymaj pozycję 10-15 sekund.
12. Chłodzenie zgrzewu B: Pozostaw złącze w bezruchu przez minimum 3 minuty.
13. Kontrola jakości: Sprawdź równomierność kołnierza (360°) na obu zgrzewach, osiowość (odchylenie ≤ 3°), orientację kąta 90°. Po 1 h wykonaj test ciśnieniowy 10 bar × 1 h.
14. Czas przed pełnym uruchomieniem: Zimna woda (≤ +20°C): 1 h. Ciepła woda (+60°C): 24 h. Gorąca woda (+80°C): 48 h – pełna rekrystalizacja PP-R.

UWAGA – najczęstsze błędy montażu kolanków nyplowych PP-R:
• Niedostateczne odtłuszczenie (fuzja słaba o 40%)
• Cięcie pod skosem > 3° (nieszczelność na krawędzi)
• Przegrzanie (> 7 s dla 16 mm) – zawężenie światła, spadek przepływu o 35%
• Obrót elementów po złączeniu (> 5°) – pęknięcia na granicy fuzji
• Przedwczesne uruchomienie (< 1 h) – rozszczelnienie przy ciśnieniu
• Brak chłodzenia zgrzewu A przed wykonaniem zgrzewu B – odkształcenie kolanka
• Montaż w temperaturze < +5°C bez wydłużenia czasu chłodzenia (należy odczekać 6 minut zamiast 3)

Najczęściej zadawane pytania (FAQ)

Jaka jest różnica między kolankiem nyplowym a kolankiem dwukielichowym?

Kolanko nyplowe (jednokielichowe) posiada jeden kielich oraz wyprofilowany nypel, co umożliwia bezpośrednie połączenie dwóch rur bez użycia krótkiego odcinka rury pośredniej. Kolanko dwukielichowe posiada dwa kielichy, co wymaga przygotowania dwóch odcinków rur do zgrzewania. Kolanko nyplowe jest szybsze w montażu (eliminacja cięcia i przygotowania rury pośredniej, oszczędność czasu 30–50%), czystsze estetycznie (mniej połączeń widocznych) oraz bardziej ekonomiczne (oszczędność materiału 10–15%).

Czy Kolanko nyplowe PP-R 90° 16 mm nadaje się do podłączeń baterii?

TAK – kolanko nyplowe 16 mm to standardowy wymiar do podejść pod baterie umywalkowe, bidetowe i małe baterie wannowe. Przepływ 3–6 l/min jest wystarczający dla większości baterii jednouchwytowych i dwuchwytowych przy standardowym ciśnieniu sieciowym 2,5–4 bar. Kolanko nyplowe skraca czas montażu podejścia (2 zgrzewy: rura z kielichem kolanka + nypel z adapterem baterii zamiast 3 zgrzewów w przypadku kolanka dwukielichowego). Jeśli długość podejścia przekracza 3 metry lub przepływ wymagany przekracza 8 l/min, zaleca się zastosowanie kolanka 20 mm lub 25 mm.

Czy można łączyć kolanko nyplowe IDMAR z rurami innych producentów PP-R?

TAK – norma PN-EN ISO 15874-2 standaryzuje wymiary zewnętrzne rur PP-R (d = 16 mm ± 0,2 mm) oraz głębokość kielicha (Z = 14,1 mm ± 0,4 mm). Kolanko nyplowe 90° 16 mm IDMAR jest kompatybilne z rurami: Wavin, Vesbo, FV-Plast, Ekoplastik, Ban-Therm, Plastbor, Tebo, Pilsa (standard SDR 6 / PN20 lub SDR 7,4 / PN16). Nypel kolanka (zewnętrzna średnica 16 mm) można również zgrzewać z kielichem kształtek innych producentów PP-R typu 3. Uwaga: nie łącz PP-R z PP typu 1 lub 2 (niższa temperatura pracy, inna temperatura zgrzewania), ani z systemami PEX, PE-RT lub PE-Xc (wymagają złączek mechanicznych).

Jakie czasy oczekiwania należy zachować po zgrzewie przed uruchomieniem instalacji?

Po zgrzewie należy odczekać minimum 3 minuty (chłodzenie zgrzewu w powietrzu), następnie:
• Zimna woda (≤ +20°C): ≥ 1 godzina przed napełnieniem i przeprowadzeniem próby ciśnieniowej 10 bar × 1 h
• Ciepła woda (+40–60°C): ≥ 24 godziny przed uruchomieniem cyrkulacji
• Gorąca woda (+70–80°C) lub c.o. (+70°C): ≥ 48 godzin przed pełnym uruchomieniem
Wcześniejsze uruchomienie gorącej wody (< 24 h) może spowodować nieodwracalne odkształcenie zgrzewu (nadmierną rozszerzalność PP-R w stanie „miękkim") i wycieki. W temperaturze otoczenia < +10°C należy wydłużyć czas chłodzenia do 6 minut oraz czas przed uruchomieniem ciepłej wody do 36 h.

Czy kolanko nyplowe można zgrzewać z kolankiem dwukielichowym?

TAK – nypel kolanka nyplowego (zewnętrzna powierzchnia Ø 16 mm) można zgrzewać bezpośrednio z kielichem kolanka dwukielichowego (wewnętrzna powierzchnia Ø 15,2 mm). Umożliwia to tworzenie złożonych układów instalacyjnych, takich jak: podwójne łuki o kącie 180° (2× kolanko 90° połączone nypel-kielich), przejścia przez przegrody z wielokrotną zmianą kierunku, rozdzielacze wielopunktowe bez użycia odcinków rur pośrednich. Wystarczy przestrzegać standardowych parametrów zgrzewania: temperatura 270°C, czas nagrzewania 5 sekund, głębokość wsunięcia 14,1 mm. Połączenie nypel-kielich jest równie wytrzymałe jak standardowe połączenie rura-kielich.
