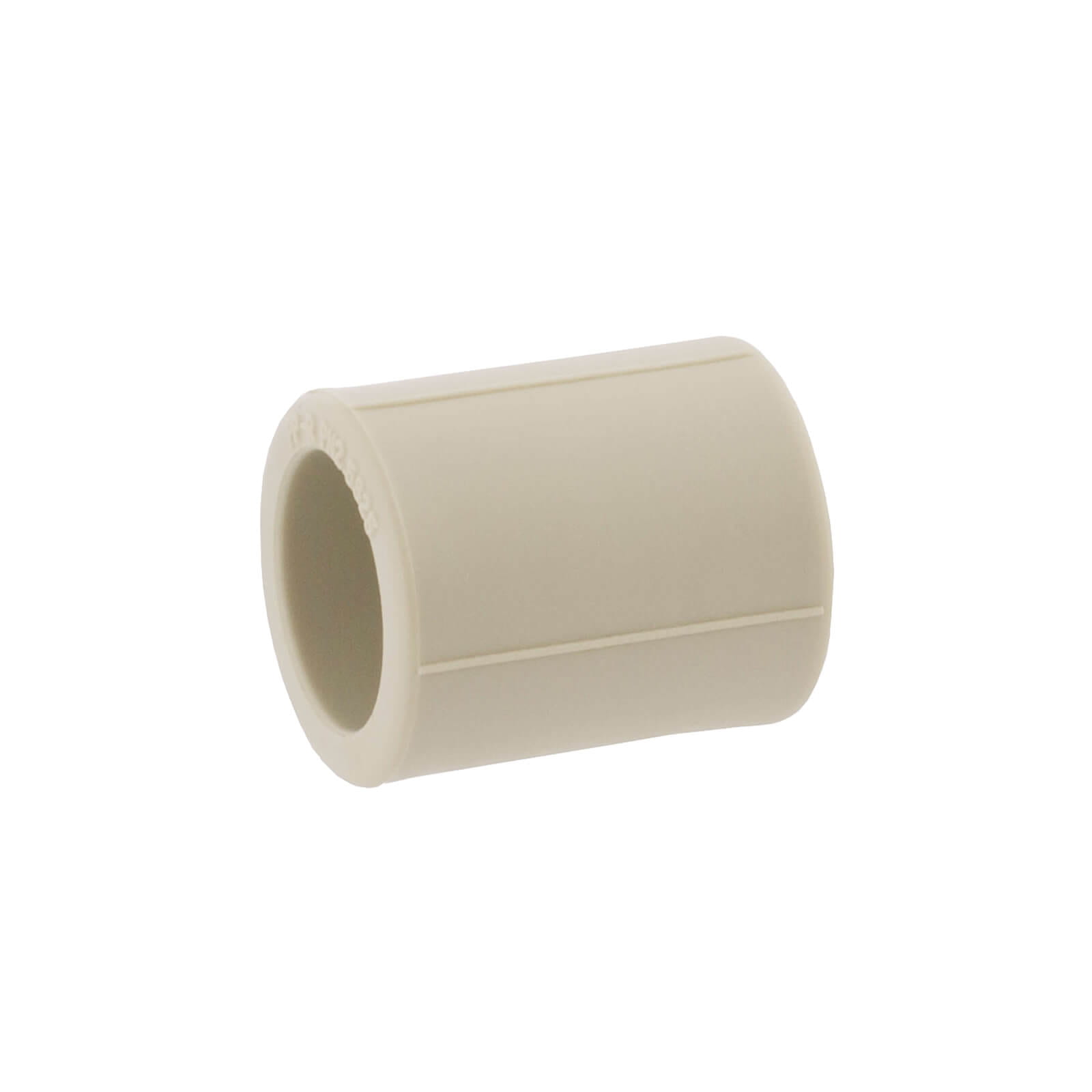

IDMAR Złączka prosta PP‑R DN16 (16 mm) – Mufa zgrzewana

Profesjonalna mufa zgrzewana PP‑R do instalacji wodnych | Rozmiar DN16 (16 mm) | Ciśnienie robocze 10 bar @ 60°C | Zgodne z normą PN‑EN ISO 15874‑3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest złączka prosta PP‑R?

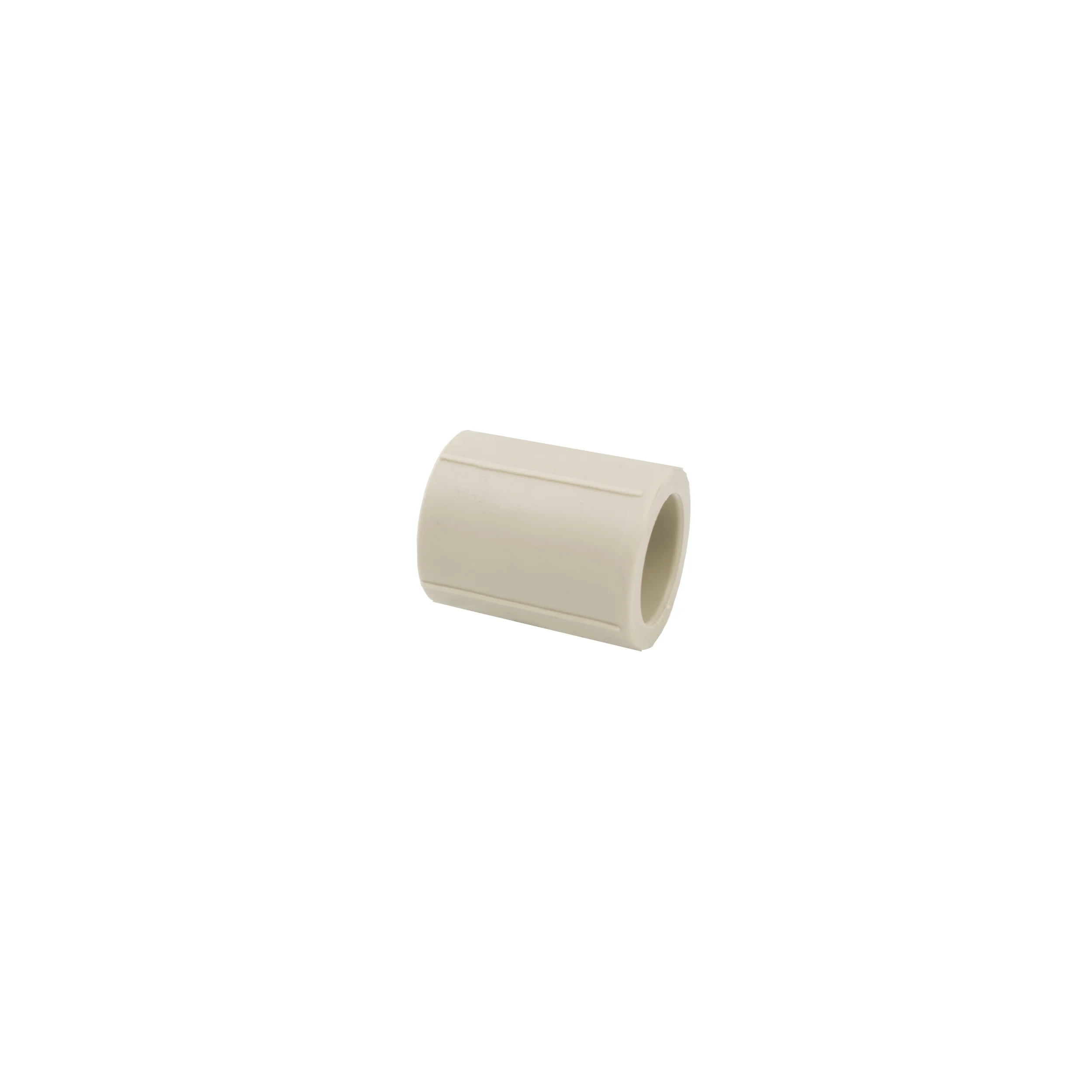

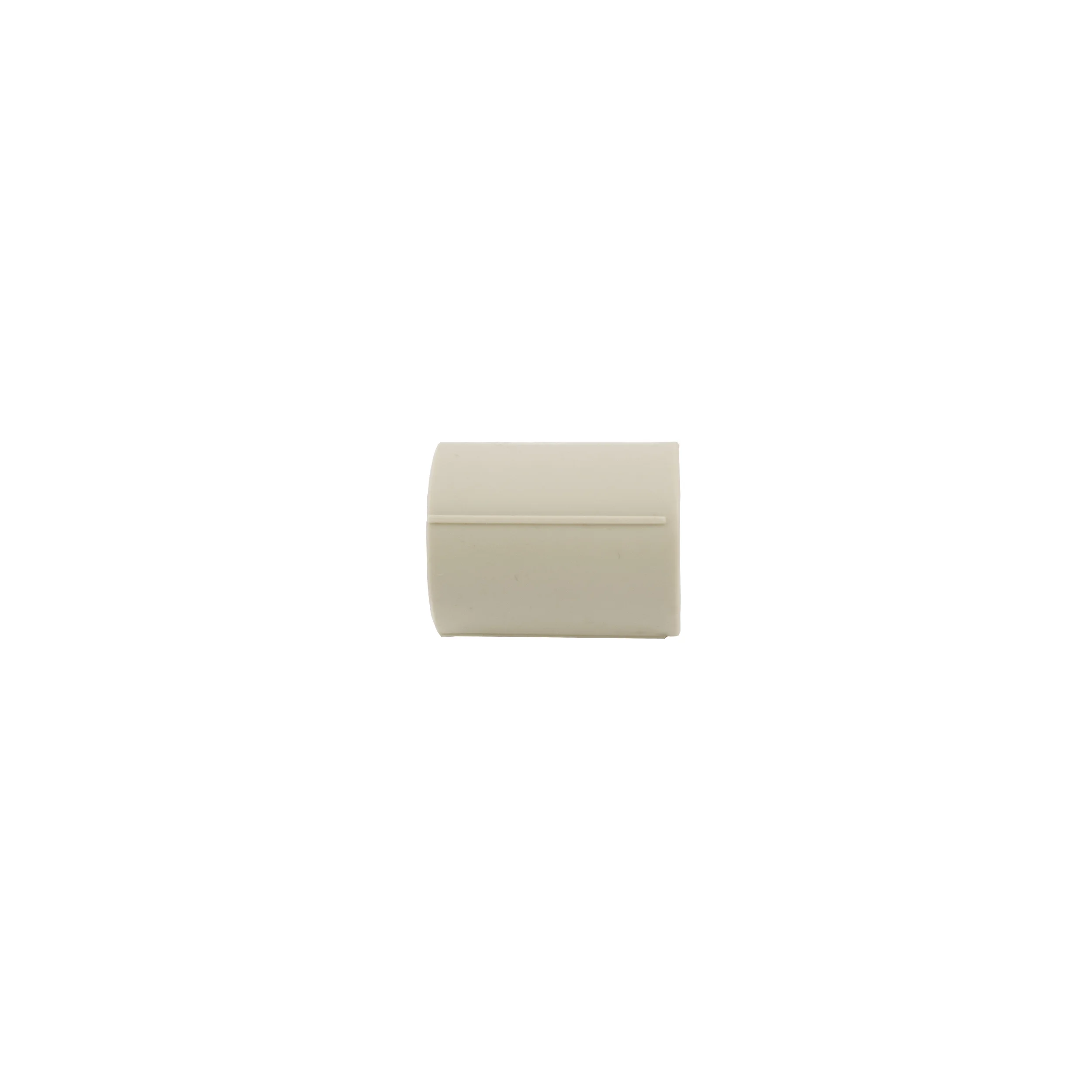

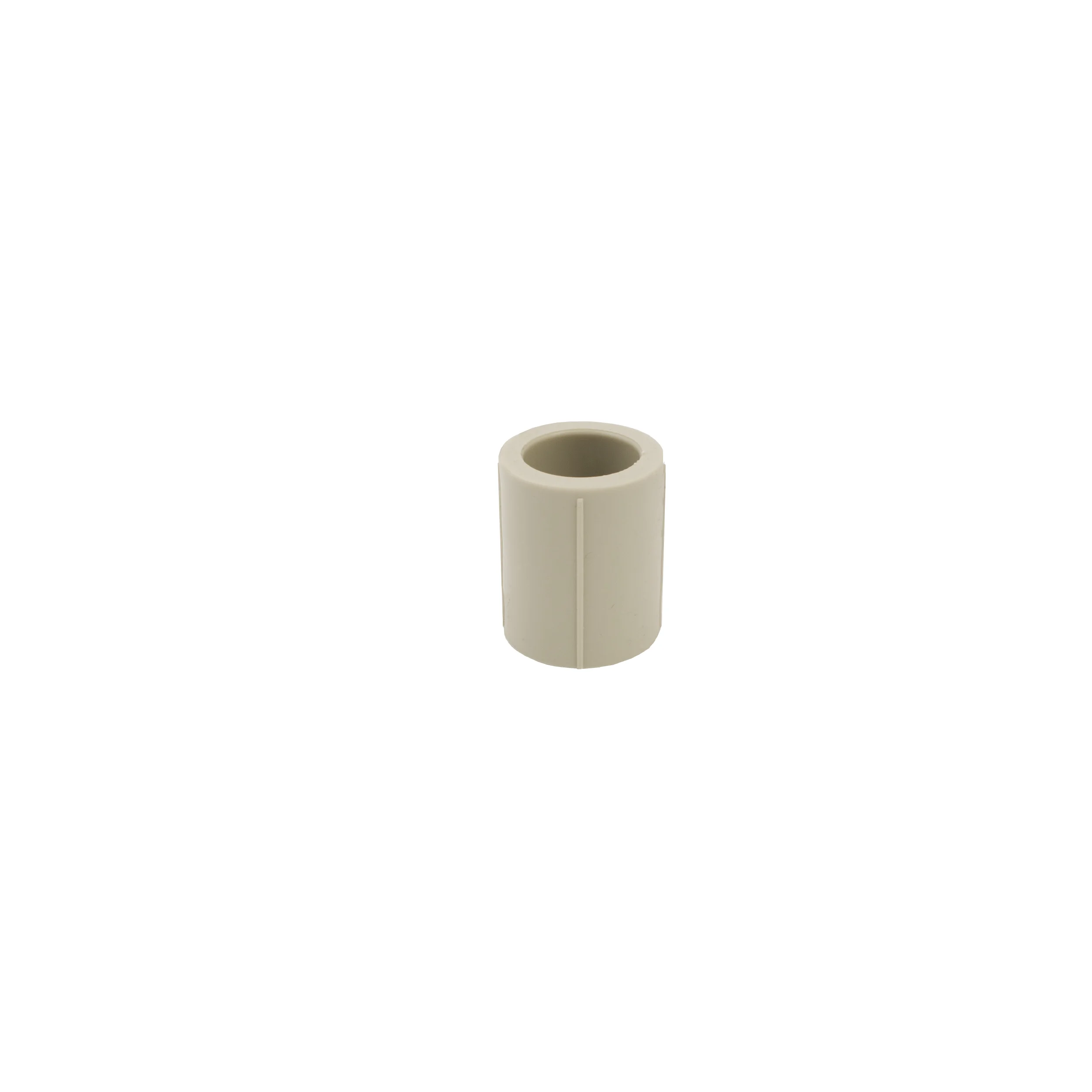

IDMAR Złączka prosta PP‑R DN16 (kod PPRZZ016.1002) to mufa zgrzewana służąca do prostego łączenia dwóch odcinków rury polipropylenowej PP‑R o wymiarze nominalnym 16 mm. Określenie "zgrzewanie polifuzyjne" oznacza, że połączenie z rurami PP‑R odbywa się za pomocą zgrzewarki polifuzyjnej w temperaturze 270 °C – metody trwałej, szczelnej i homogenicznej, zapewniającej pełną jednorodność materiału.

Ta kształtka jest przeznaczona do instalacji wody zimnej i ciepłej o temperaturze roboczej do +80 °C (ciągle) i +95 °C (szczytowo), co czyni ją idealnym rozwiązaniem do instalacji wody pitnej, ciepłej wody użytkowej, centralnego ogrzewania, systemów chłodzenia, nawadniania oraz innych zastosowań technologicznych.

Parametry techniczne i wymiary

Kod produktu:	PPRZZ016.1002
Producent / Marka:	IDMAR
Rozmiar nominalny:	DN16 (16 mm)
Wymiar zewnętrzny D:	22,3 mm
Wymiar wewnętrzny d:	15,1 mm
Głębokość zgrzania Z:	15 mm
Długość całkowita L:	32,5 mm
Materiał:	PP‑R typ 3 (random‑copolymer)
Ciśnienie maksymalne @ 60°C:	10 bar (1 MPa)
Ciśnienie maksymalne @ 80°C:	6 bar (0,6 MPa)
Temperatura robocza (ciągła):	+1°C ÷ +80°C
Temperatura szczytowa:	+95°C
Temperatura zgrzewania:	270 °C ± 5 °C
Czas nagrzewania:	5 s
Czas łączenia:	≤ 4 s
Czas chłodzenia:	≥ 3 min
Przewodność cieplna λ:	0,24 W/(m·K)
Typ połączenia:	Zgrzewanie polifuzyjne (socket fusion) – obustronne
Norma:	PN‑EN ISO 15874‑3:2013
Kolor:	Biały (RAL 9010) / zielony
Żywotność projektowa:	≥ 50 lat
Gwarancja:	2 lata

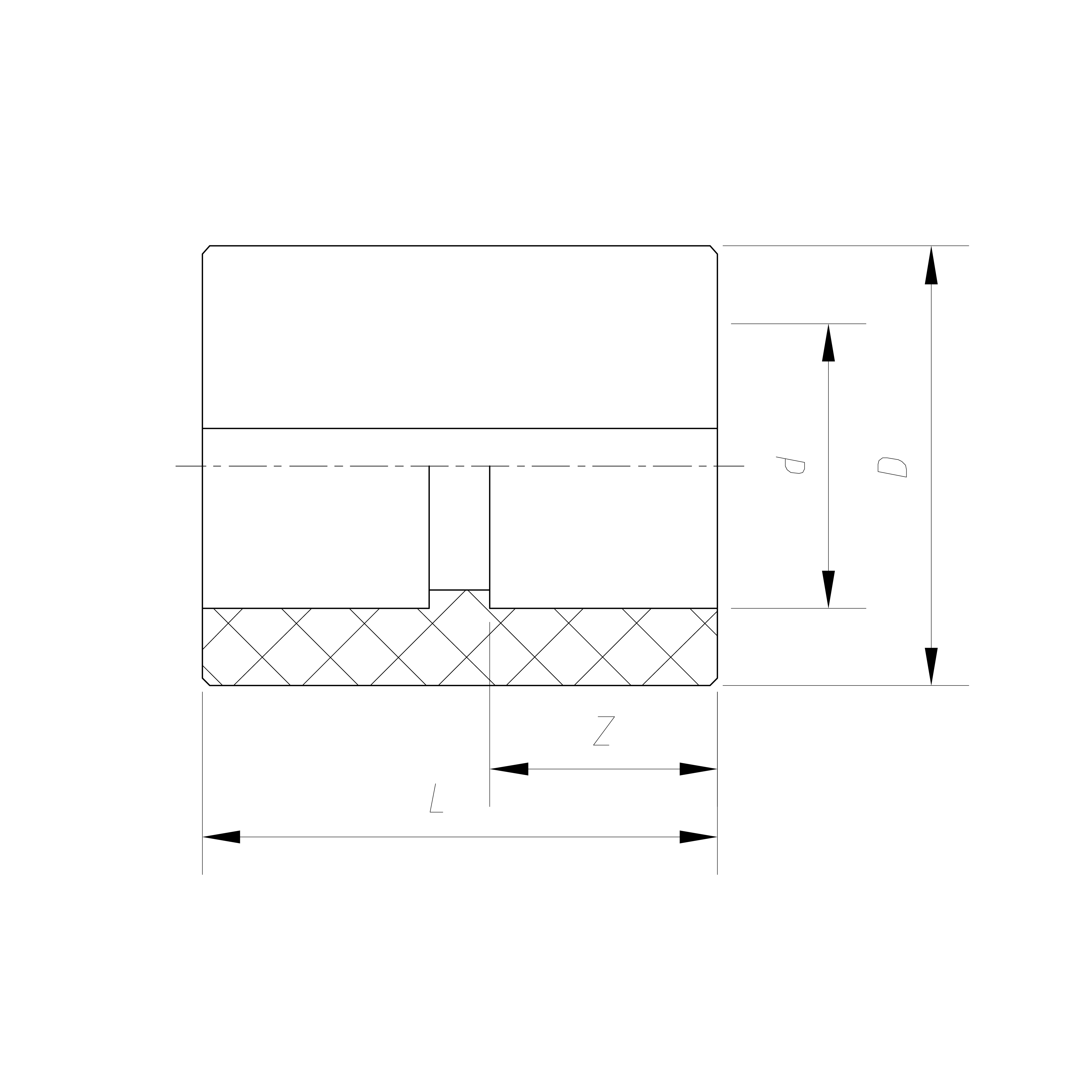

Rysunek techniczny z wymiarami

Zastosowania złączki prostej PP‑R DN16

• Instalacje wody zimnej i ciepłej: Łączenie rur, naprawy, wydłużanie instalacji
• Systemy centralnego ogrzewania: Podłączenia grzejników, kolektorów, źródeł ciepła
• Instalacje chłodnicze: Układy wody lodowej, klimatyzacja
• Instalacje technologiczne: Nawadnianie, systemy przemysłowe, sprężone powietrze

Zalety systemu PP‑R

• Wysoka odporność na temperaturę (80 °C) – ciągła praca do +80 °C, szczytowo +95 °C
• Odporność na ciśnienie (10 bar) – maksymalne ciśnienie robocze 10 bar @ +60 °C
• Długa żywotność – minimalny okres użytkowania ponad 50 lat
• Odporność na korozję i chemikalia – brak rdzy, kamienia kotłowego, osadów
• Łatwość montażu – zgrzewanie polifuzyjne w kilka sekund
• Niska oporność hydrauliczna – gładka wewnętrzna powierzchnia redukuje straty ciśnienia
• Dobre właściwości termoizolacyjne – λ = 0,24 W/(m·K), minimalizuje straty ciepła
• Tłumienie drgań i hałasu – cicha praca instalacji
• Bardzo trwałe połączenia zgrzewane – homogeniczne, jednorodne, bez nieszczelności

Instrukcja montażu krok po kroku

Krok 1: Przygotowanie
Odciąć rurę PP‑R nożycami lub piłką prostopadle do osi. Usunąć zadziory pilnikiem lub fazownikiem. Oznaczyć głębokość zgrzania (Z = 13,1 mm) na obu końcach rury.

Krok 2: Nagrzewanie
Rozgrzać zgrzewarkę do 270 °C ± 5 °C. Nałożyć oba końce rury i obie strony złączki na końcówki zgrzewające jednocześnie. Nagrzewać przez 5 sekund, nie obracając elementów.

Krok 3: Łączenie
Zdjąć elementy ze zgrzewarki i szybko, bez obrotu, wsunąć rurę do złączki na pełną głębokość Z (13,1 mm) z obu stron. Czas łączenia ≤ 4 sekundy. Przytrzymać elementy w pozycji przez 3 minuty chłodzenia (nie obracać, nie obciążać).

Krok 4: Próba szczelności
Po 1 godzinie od zakończenia montażu przeprowadzić próbę ciśnieniową: 15 bar @ +20 °C × 1 h lub 10 bar @ +80 °C × 1 h. Sprawdzić wszystkie połączenia na obecność wycieków.

*Zdjęcie poglądowe. Wymiary mogą się nieznacznie różnić. W razie wątpliwości sprawdź dokumentację producenta.
