IDMAR Kolanko PP‑R z uchwytem 90° DN16×1/2" GW – montaż naścienny

Kompaktowa kształtka montażowa PP‑R z uchwytem mocującym do ściany/szachtu | Rozmiar DN16 (16 mm) × gwint 1/2" GW (DN15) | Kąt 90° | Zintegrowany uchwyt montażowy Ø 6‑8 mm | Ciśnienie robocze 10 bar @ +60°C, 6 bar @ +80°C | Zgodne z normą PN‑EN ISO 15874‑3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest kolanko PP‑R z uchwytem 90° DN16×1/2" GW?

Kolanko PP‑R z uchwytem 90° DN16×1/2" GW (kod produktu PPRZKUGW016X1/2.1011) to uniwersalna kształtka montażowa produkcji IDMAR, łącząca trzy funkcje w jednym elemencie: (1) przejście z rury PP‑R DN16 na gwint 1/2", (2) zmianę kierunku o 90°, (3) trwałe mocowanie do ściany/szachtu dzięki zintegrowanemu uchwytowi z otworem montażowym Ø 6‑8 mm (śruba/kołek). Produkt wykonany jest z polipropylenu typu 3 (PP‑R random copolymer) oraz mosiężnej wkładki gwintowej ze stopu CW617N (58 % Cu, 39 % Zn, 3 % Pb), odpornej na dezyn­kifi­kację i korozję.

Z jednej strony kształtka posiada kielich do zgrzewania polifuzyjnego (Ø wewnętrzne 16,4 mm, głębokość wtopienia 19 mm wg tabeli producenta, czas zgrzewania 5 s przy temperaturze 270 °C ± 5 °C), z drugiej strony mosiężną wkładkę z gwintem wewnętrznym cylindrycznym 1/2" (DN15) zgodnym z ISO 228‑1 oraz wzmocniony uchwyt montażowy PP‑R z rowkiem pod śrubę/kołek Ø 6‑8 mm. Uchwyt montażowy stanowi integralną część korpusu (odlewany w jednej operacji technologicznej), co zapewnia wytrzymałość mechaniczną porównywalną z korpusem głównym (moduł Younga ≈ 900 MPa, wytrzymałość na rozciąganie ≥ 25 MPa).

Kluczowe zalety uchwytu montażowego: (1) Eliminacja obciążeń mechanicznych na zgrzewie – waga armatury (baterie 200‑500 g, zawory 80‑200 g), momenty skręcające (dokręcanie/odkręcanie armatury), wibracje hydrauliczne przenoszone są na uchwyt + śrubę + ścianę, co zwiększa trwałość połączenia zgrzewanego o 25‑35% i eliminuje ryzyko mikropęknięć po latach eksploatacji. (2) Precyzyjne ustawienie poziomu i osiowania armatury – dzięki mocowaniu do ściany możliwe jest skorygowanie niewielkich odchyłek rurociągu (±3‑5 mm) i uzyskanie idealnego poziomu baterii/zaworu (tolerancja ±2 mm) wymaganego przez normy montażowe. (3) Ułatwienie montażu podtynkowego – uchwyt pozwala na tymczasowe zamocowanie kształtki przed zamurowaniem, co ułatwia kontrolę rozstawu (150 mm ±5 mm dla baterii umywalkowych), głębokości osadzenia (50‑60 mm od lica płytki do osi gwintu) i osiowania pionowego/poziomego.

Średnica DN16 (16 mm) jest najmniejszą średnicą stosowaną w instalacjach sanitarnych – podejścia do baterii umywalkowych pojedynczych (umywalki małe, narożne), baterie zlewozmywakowe kuchenne, zawory grzejnikowe małej mocy (0,8‑1,2 kW), podłączenia jednopunktowe (pralki, zmywarki przez zawory odcinające). Gwint 1/2" (DN15) jest uniwersalnym standardem w armaturze łazienkowej i grzewczej. Przepustowość nominalna wynosi 12‑18 l/min (przy prędkości v ≈ 1,5 m/s, spadek ciśnienia Δp ≈ 0,35‑0,45 bar/m), co zapewnia komfort dla 1 punktu poboru (umywalka 6‑10 l/min, zlew kuchenny 8‑12 l/min). Ciśnienie robocze wynosi 10 bar @ +60 °C oraz 6 bar @ +80 °C, żywotność projektowa ≥ 50 lat.

Parametry techniczne i wymiary

Kod produktu:	PPRZKUGW016X1/2.1011
Marka:	IDMAR
Typ:	Kolanko 90° z uchwytem + gwint GW
Rozmiar nominalny (rura):	DN16 (16 mm)
Przyłącze gwintowe:	1/2" GW (DN15), ISO 228‑1
Kąt załamania:	90° ± 2°
Wymiar d (rozstaw uchwyt‑oś rury):	15,2 mm (wg tabeli producenta)
Wymiar Z (głębokość wtopienia):	19,0 mm (wg tabeli)
Wymiar L (długość korpusu):	≈ 41,8 mm (wg tabeli DN16)
Wymiar G (odległość gwint‑ściana):	1/2" (≈ 15‑20 mm + armatura)
Otwór montażowy uchwytu:	Ø 6‑8 mm (śruba/kołek)
Masa:	≈ 18 g
Materiał korpusu:	PP‑R typ 3 (random copolymer)
Wkładka gwintowa:	Mosiądz CW617N (58% Cu, 39% Zn, 3% Pb)
Temperatura zgrzewania:	270 °C ± 5 °C
Czas nagrzewania (DN16):	5 sekund
Czas łączenia:	≤ 4 sekund
Czas chłodzenia:	≥ 3 minuty
Ciśnienie robocze @ +60 °C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +80 °C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1 °C – +80 °C
Współczynnik przewodności λ:	0,24 W/(m·K)
Przepustowość nominalna:	12‑18 l/min (v ≈ 1,5 m/s)
Moment dokręcania gwintu:	20‑25 Nm (max 30 Nm)
Norma:	PN‑EN ISO 15874‑3:2013
Certyfikat:	PZH (woda pitna)
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60 °C/10 bar)

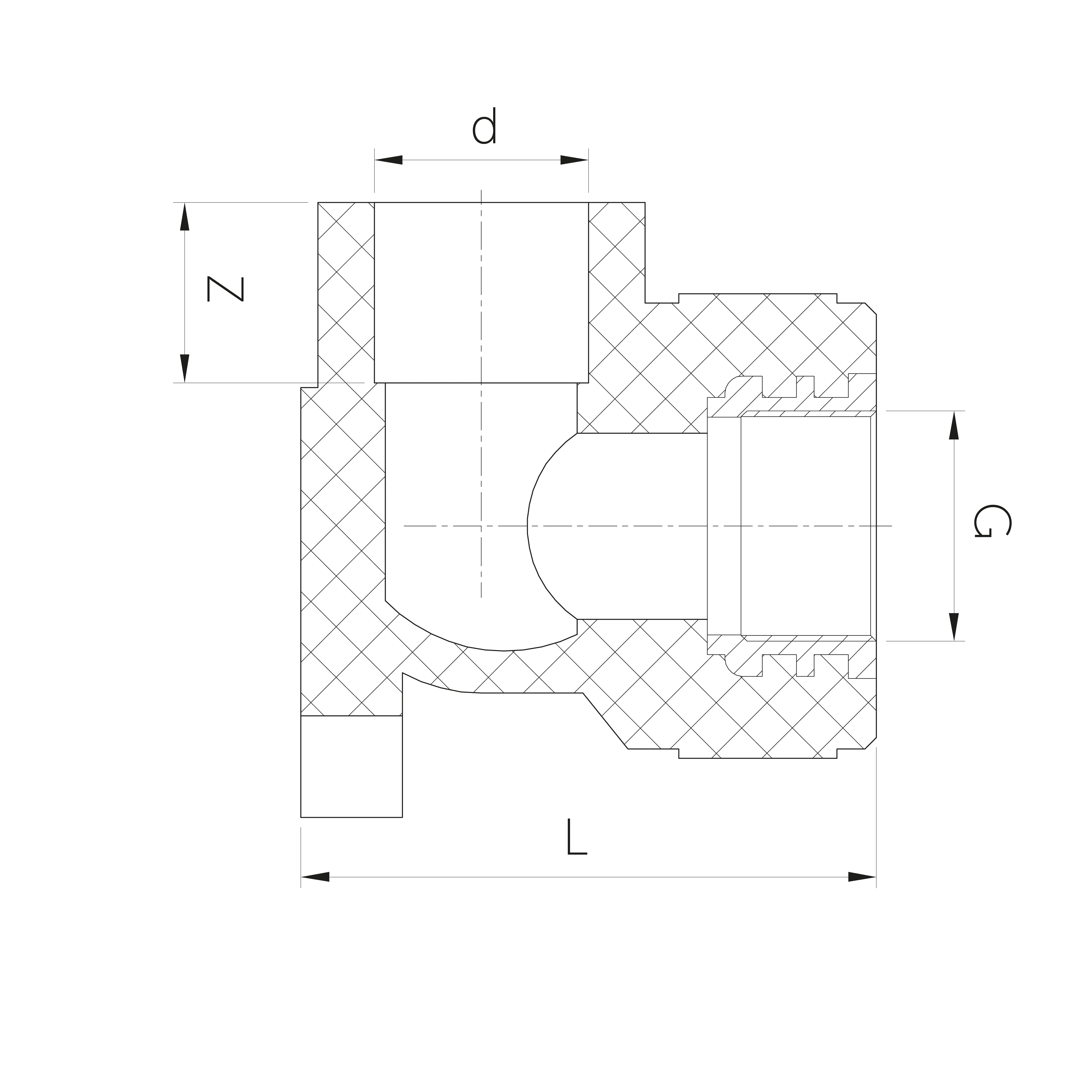

Rysunek techniczny kolanka PP‑R z uchwytem 90° DN16×1/2" GW – widok z kielichem zgrzewalnym, wkładką gwintową i uchwytem montażowym

Zastosowania kolanka PP‑R z uchwytem 90° DN16×1/2" GW

• Baterie umywalkowe pojedyncze: Umywalki małe, narożne, toalety gościnne – przepustowość 12‑18 l/min wystarczająca dla 1 punktu poboru (umywalka 6‑10 l/min). Standardowy rozstaw 150 mm ±5 mm, uchwyt zapewnia precyzyjny poziom ±2 mm.
• Baterie zlewozmywakowe kuchenne: Zlewy jednokomorowe – przepływ 8‑12 l/min wystarcza do mycia naczyń, napełniania garnków. Rozstaw 150 mm ±5 mm, uchwyt pozwala na korekcję odchyłek rurociągu ±3‑5 mm przed zamurowaniem.
• Zawory grzejnikowe małej mocy: Grzejniki panelowe 0,8‑1,2 kW (temperatura zasilania +70 °C, przepływ 0,8‑1,2 l/min) – łazienki, WC, pomieszczenia gospodarcze. Uchwyt eliminuje obciążenia na zgrzewie (waga zaworu 80‑200 g).
• Podłączenia jednopunktowe: Pralki, zmywarki przez zawory odcinające 1/2", podgrzewacze małopojemnościowe (5‑10 l), baterie bidetowe.
• Modernizacja instalacji: Wymiana starych kolan stalowych/mosiężnych w małych łazienkach bez skuwania płytek – uchwyt kompensuje różnice w położeniu gwintów ±3‑5 mm, eliminuje korozję.
• Kampery, domki letniskowe: Instalacje sanitarne w obiektach sezonowych – lekka konstrukcja (18 g vs. 150‑200 g mosiądz), odporność na wibracje, łatwy montaż (śruba do płyt OSB/sklejki).
• Instalacje tymczasowe: Kontenery budowlane, toalety przenośne, przyłącza tymczasowe na budowach – szybki montaż/demontaż dzięki uchwytowi (5‑10 cykli bez uszkodzenia zgrzewu).

Instrukcja montażu – zgrzewanie + montaż uchwytu + gwint

ETAP 1: Przygotowanie
1. Pomiar rozstawu: Rozstaw baterii 150 mm ±5 mm. Zaznacz punkty na ścianie.
2. Głębokość: Odległość od lica płytki do osi gwintu 50‑60 mm.
3. Wiercenie: Otwory Ø 6 mm (kołek uniwersalny) na głębokość 40‑50 mm (beton/cegła). Wsuń kołki.
ETAP 2: Zgrzewanie
1. Zgrzewarka: 270 °C ± 5 °C, odczekaj 10‑15 min.
2. Rura: Tnij prostopadie, usuń zadziory, zaznacz głębokość 19 mm (wg tabeli).
3. Czyszczenie: Alkohol izopropylowy.
4. Nagrzewanie: 5 sekund dla DN16.
5. Łączenie: ≤ 4 s wsuń do 19 mm, bez obrotu. Przytrzymaj 10‑15 s.
6. Chłodzenie: ≥ 3 minuty.
ETAP 3: Uchwyt
1. Pozycjonowanie: Dopasuj otwór uchwytu do kołka. Sprawdź poziom ±2°, rozstaw 150 mm ±5 mm.
2. Śruba: Ø 5‑6 mm, moment 5‑8 Nm (ręcznie).
3. Kontrola: Stabilność, poziom, rozstaw.
ETAP 4: Gwint
1. Taśma: 6‑8 okrążeń Teflon.
2. Dokręcanie: 20‑25 Nm, max 30 Nm.
3. Próba: Po 1 h test 10 bar × 1 h.

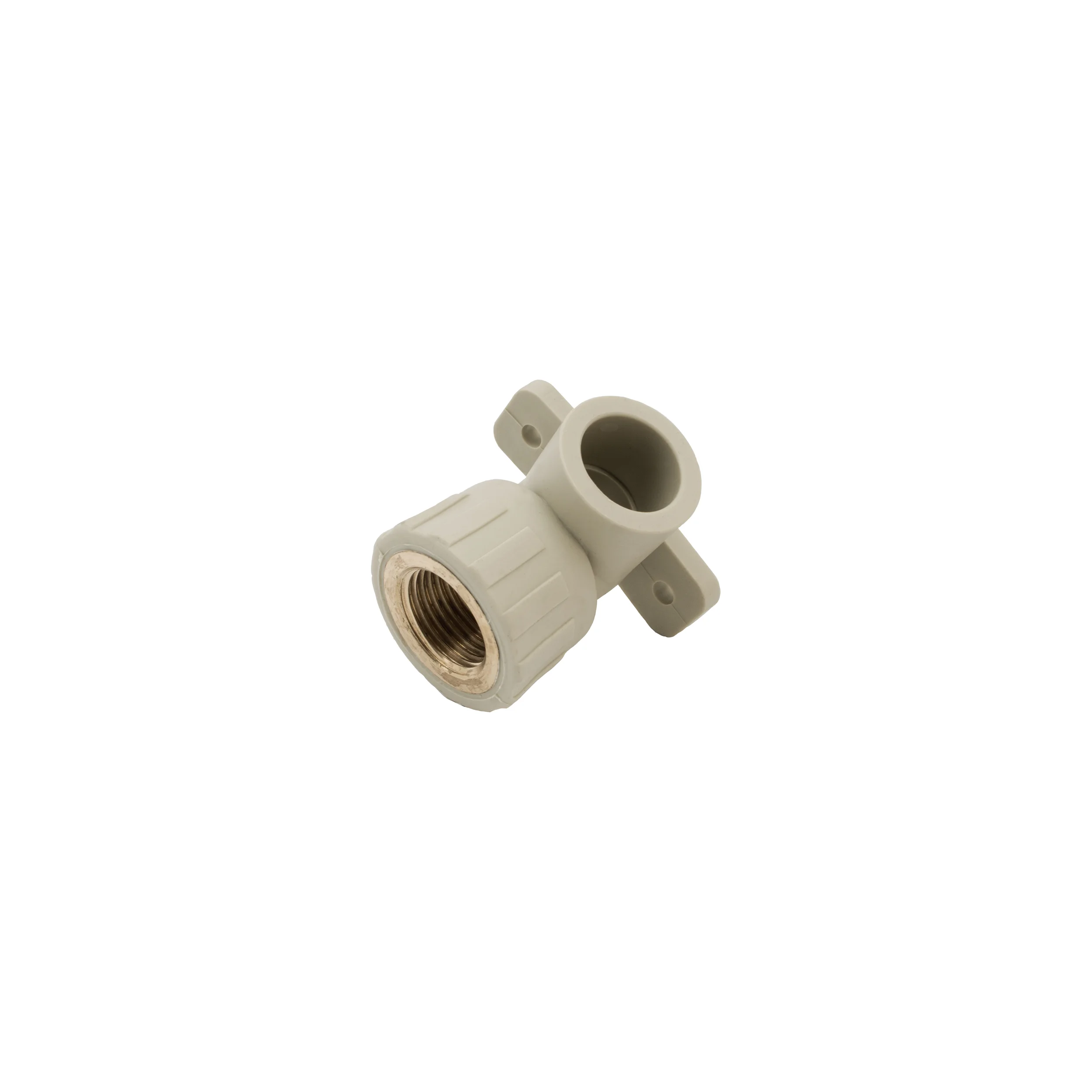

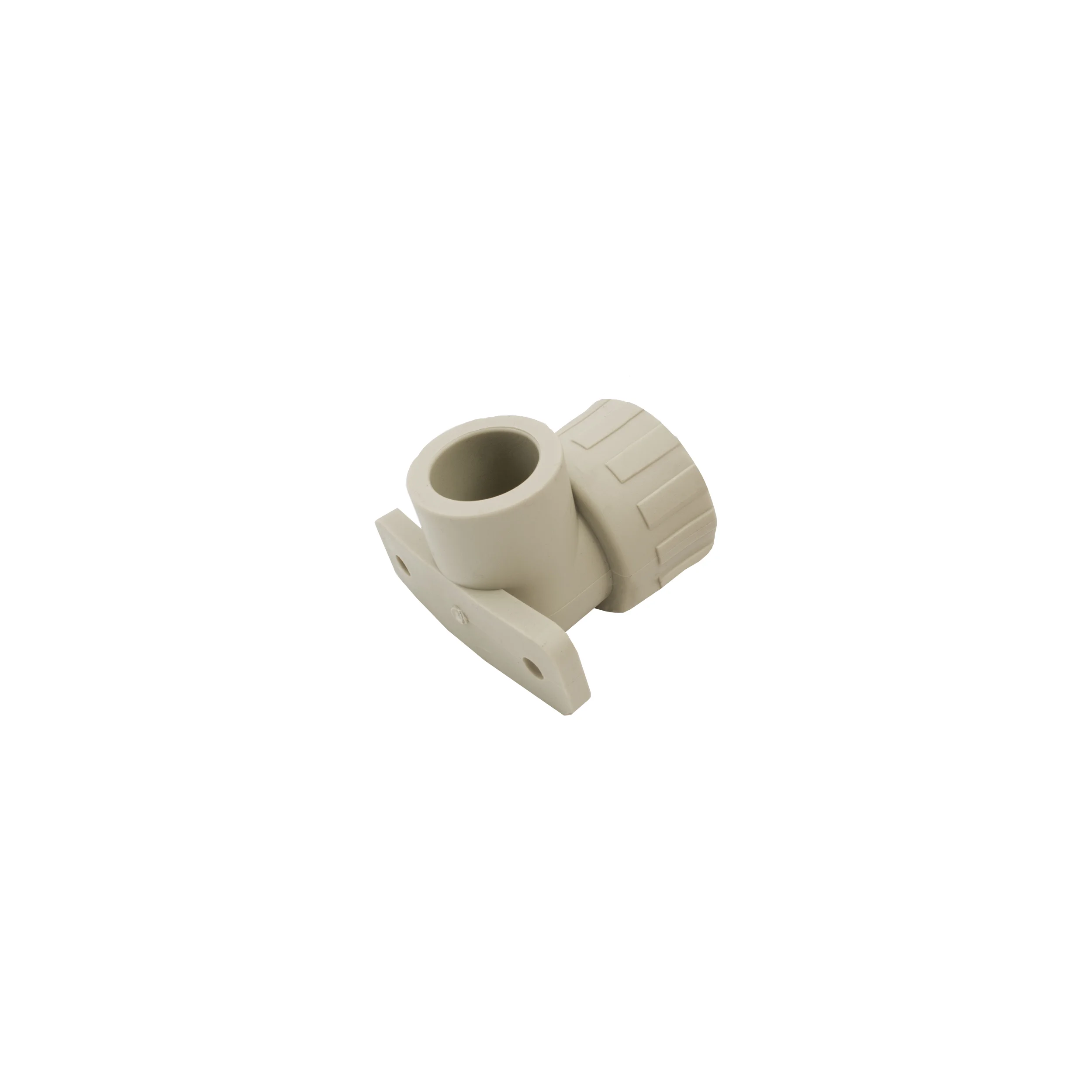

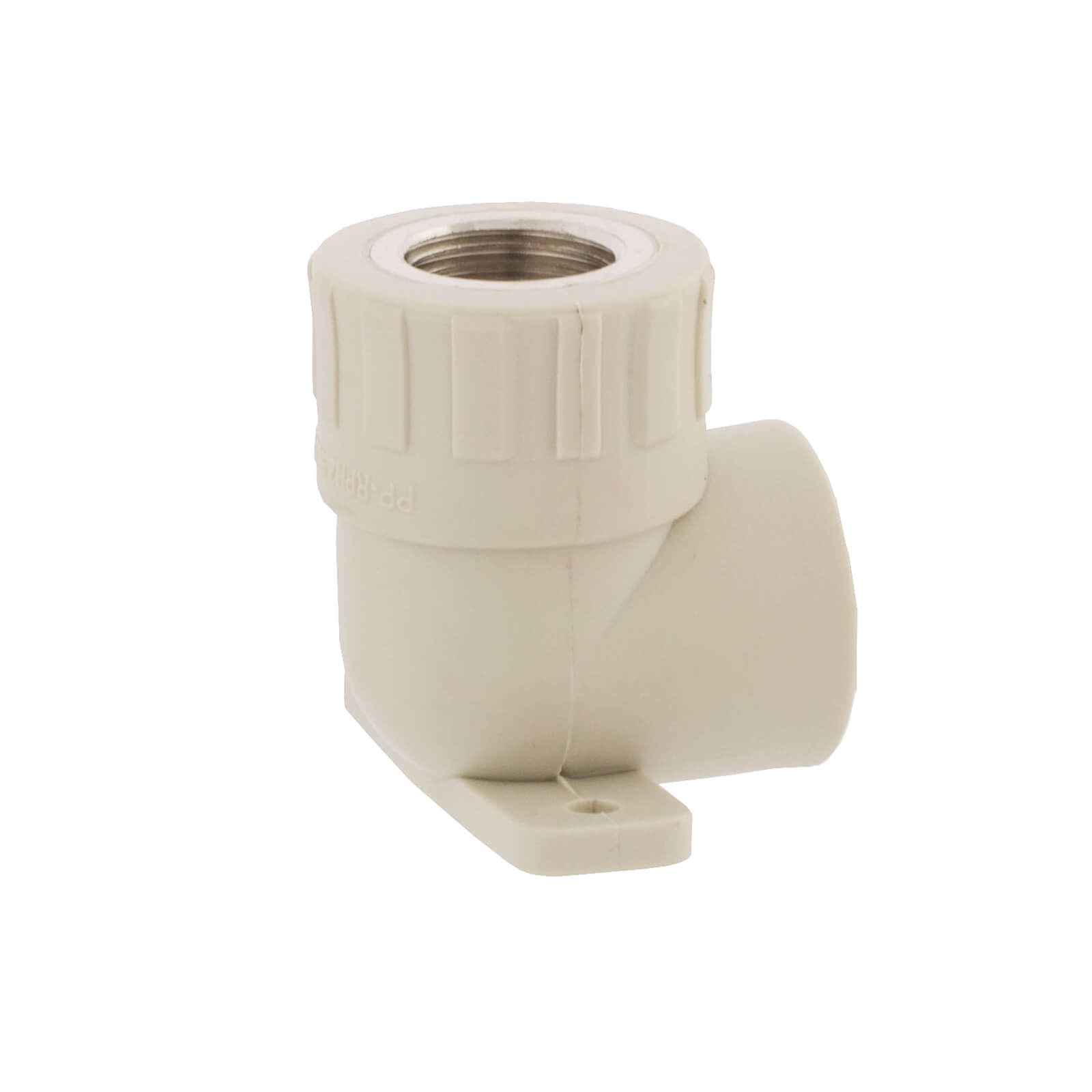

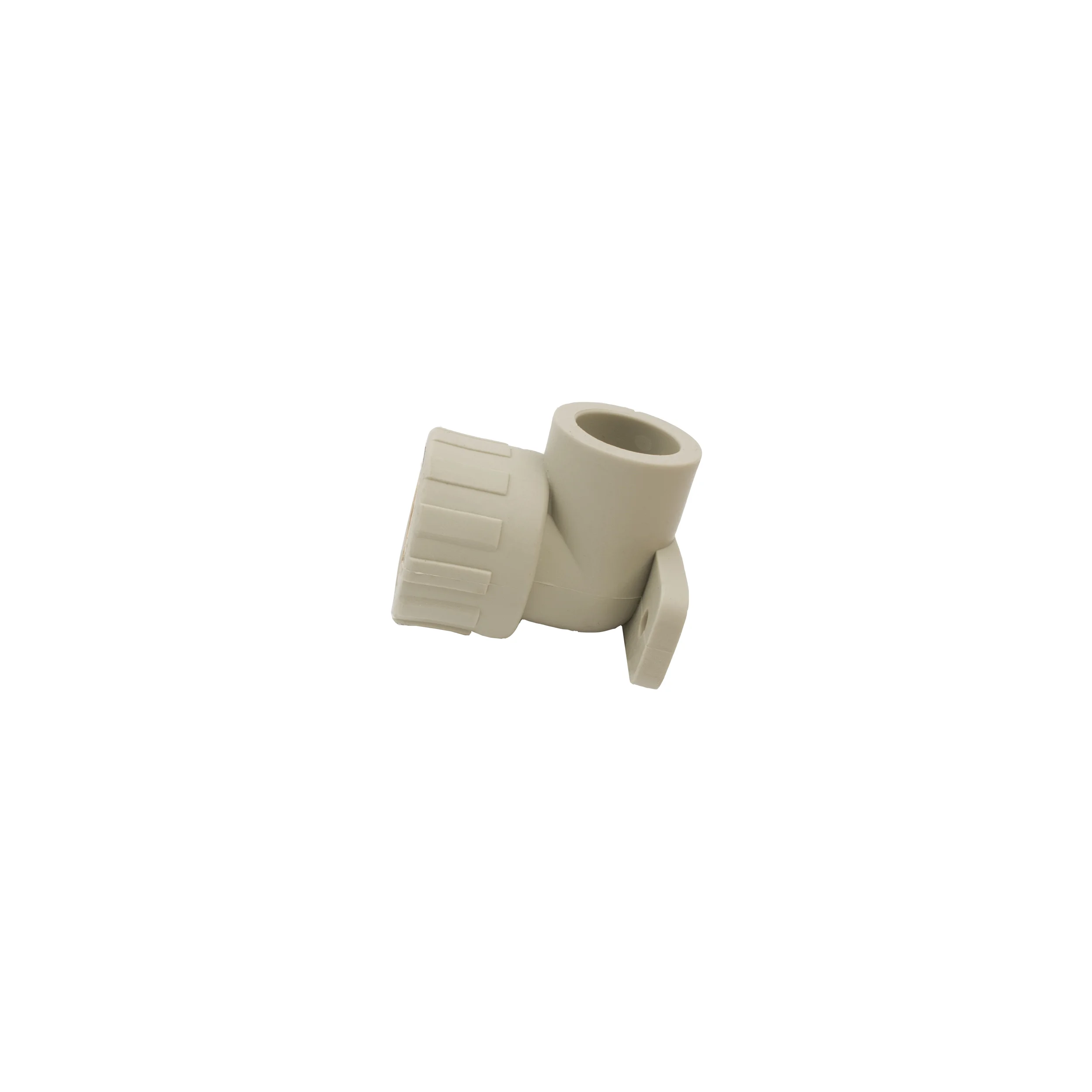

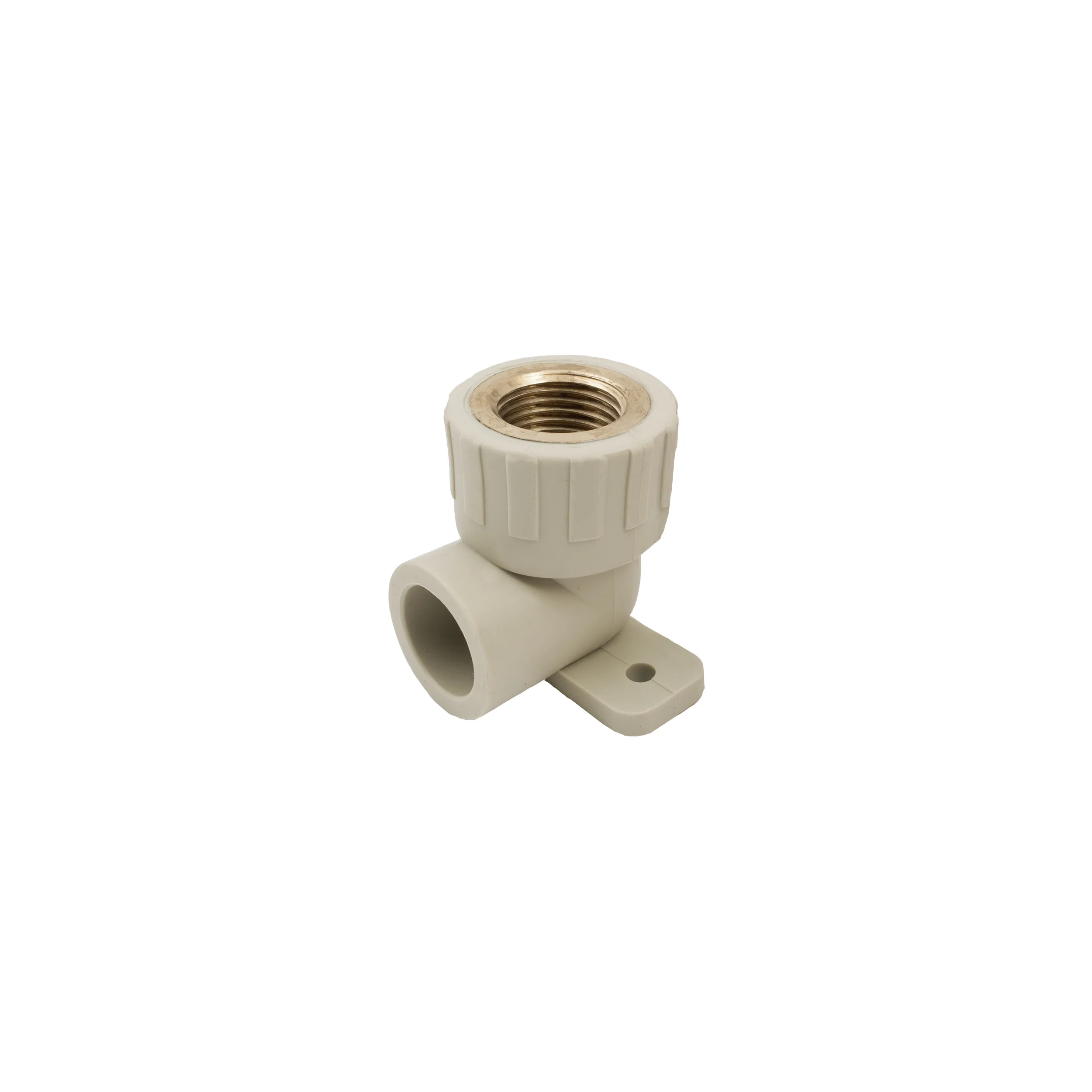

*Zdjęcie poglądowe. Przed montażem sprawdź dokumentację producenta.
