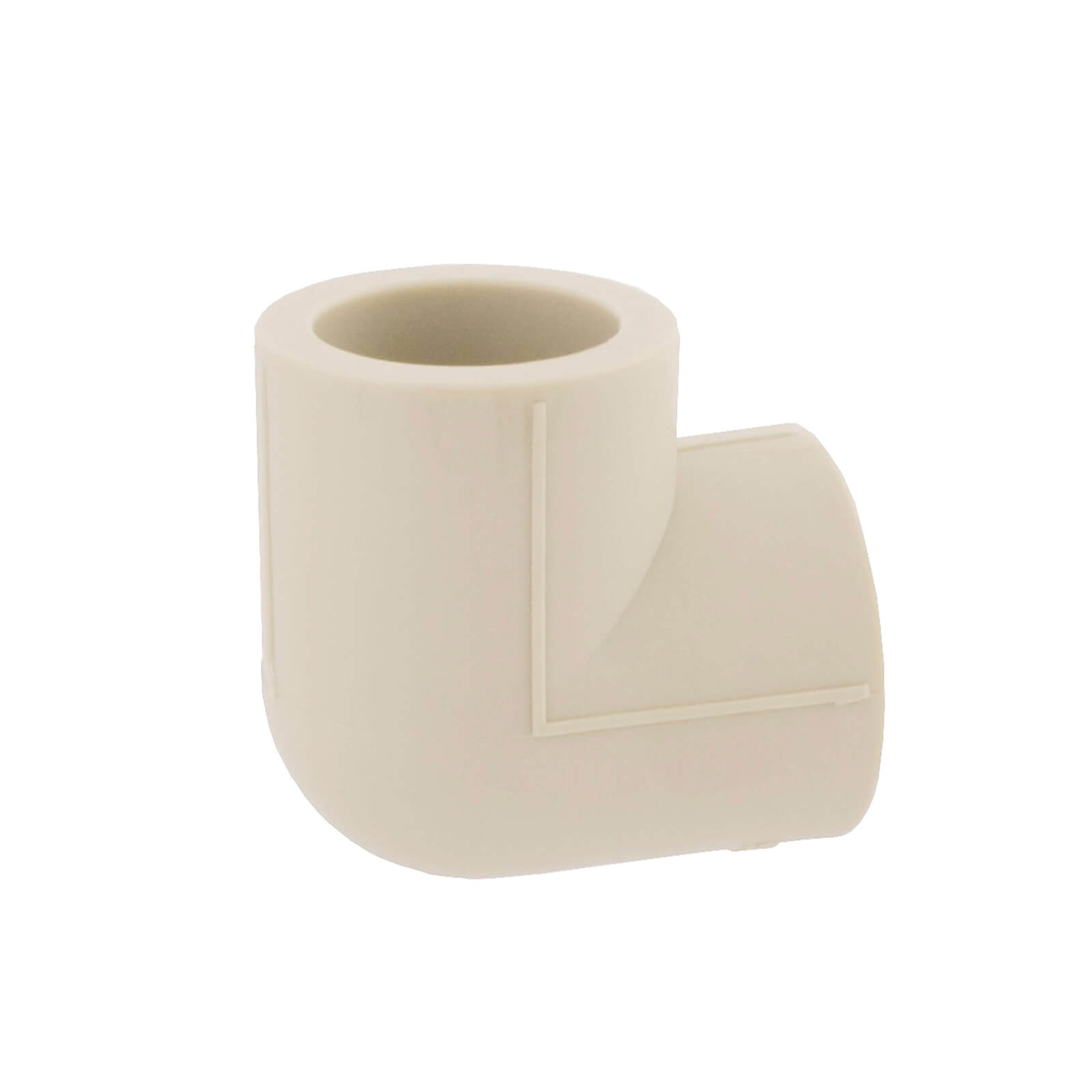

IDMAR Kolano PP-R 20 90°
Wystaw opinię o produkcie
Kod produktu: PPRZK020-90.1008
Kolanko PP-R 90° 20 mm – System Zgrzewany | IDMAR
Kolanko PP-R 90° 20 mm do montażu zgrzewanego w instalacjach zimnej i ciepłej wody użytkowej, centralnego ogrzewania oraz instalacji przemysłowych. Umożliwia zmianę kierunku przepływu o 90° w podłączeniach do umywalek, bidetów, małych grzejników (do 1800 W) oraz krótkich odgałęzieniach instalacyjnych. Wykonane z polipropylenu typu 3 (PP-R), wytrzymałość ciśnieniowa 10 bar @ +60 °C i 6 bar @ +80 °C, żywotność powyżej 50 lat. Niski współczynnik przewodności cieplnej 0,24 W/(m·K) zapewnia izolację termiczną, ogranicza straty energii (≈ 2-4 W/m przy +60 °C) i tłumi drgania. Montaż przez zgrzewanie polifuzyjne w temperaturze 270 °C (czas zgrzewu 6 s, głębokość wsunięcia 16,6 mm). Odporne na korozję, chemikalia, osadzanie kamienia, lżejsze i tańsze od armatury metalowej. Zgodność z normą PN-EN ISO 15874-3:2013, certyfikat PZH. Idealne do instalacji sanitarnych, małych grzejników i systemów przemysłowych. ✓ Wysyłka 24 h ✓ Gwarancja 2 lata ✓ Dostępność magazynowa
Opis
IDMAR Kolanko PP-R 90° 20 mm system zgrzewany - woda i małe instalacje c.o.
Profesjonalna kształtka PP-R do instalacji sanitarnych | Rozmiar 20 mm | Kąt 90° | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN-EN ISO 15874-3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓
Czym jest kolanko PP-R 90° 20 mm (system zgrzewany)?
Kolanko PP-R 90° 20 mm to podstawowa kształtka instalacyjna służąca do zmiany kierunku rurociągu o kąt prosty (90 stopni) w instalacjach wykonanych z polipropylenu PP-R. Rozmiar 20 mm (średnica nominalna 20 mm, światło wewnętrzne 19,1 mm) jest popularnym przekrojem w instalacjach podejść do pojedynczych punktów czerpalnych (umywalki, bidety, natryski), małych grzejników c.o. (moc ≤ 1800 W), krótkich rozgałęzień instalacyjnych oraz systemach przemysłowych o niskim natężeniu przepływu (Q = 12-18 l/min). Kolano 90° to jeden z najczęściej stosowanych elementów w instalacjach sanitarnych – wykorzystywane jest wszędzie tam, gdzie wymagana jest zmiana kierunku rurociągu w miejscach ścian, słupów, podejść do armatury, czy przejść przez przegrody budowlane. Z obu stron kształtka posiada kielichy do zgrzewania polifuzyjnego – metody trwałej i szczelnej, polegającej na stopieniu materiału rury i kształtki w temperaturze 270°C, co tworzy monolit molekularny o żywotności przekraczającej 50 lat.
Kąt 90° jest standardem w instalacjach podejść do armatury sanitarnej, połączeniach poziomych z pionami wodociągowymi, podłączeniach małych grzejników c.o., krótkich odgałęzieniach (2-4 m) oraz wszędzie tam, gdzie wymagana jest zmiana kierunku o kąt prosty w ograniczonej przestrzeni. Średnica 20 mm zapewnia przepływ wystarczający dla 1-2 punktów czerpalnych jednocześnie (np. umywalka lub natrysk) lub pojedynczego małego grzejnika (moc ≤ 1800 W przy ΔT = 15 K). Gładka powierzchnia wewnętrzna (chropowatość < 0,007 mm) uzyskana dzięki wysokiej jakości formom wtryskowym zapewnia minimalną oporność hydrauliczną – współczynnik szorstkości εabs = 0,007 mm (dla porównania: stal εabs = 0,05 mm, miedź εabs = 0,0015 mm) – co przekłada się na niższe straty ciśnienia i stabilniejszą pracę instalacji.
Materiał PP-R typ 3 (polypropylene random copolymer) charakteryzuje się wysoką odpornością termiczną i mechaniczną, dzięki czemu nadaje się do pracy w szerokim zakresie temperatur i ciśnień – od zimnej wody pitnej (+20°C, 10 bar) po ciepłą wodę użytkową (+80°C, 6 bar) oraz instalacje centralnego ogrzewania (+70°C, 6 bar). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź (λ = 380 W/(m·K)), co oznacza doskonałe właściwości termoizolacyjne – rurociągi PP-R 20 mm tracą tylko 2-4 W/m w instalacjach nieizolowanych (+60°C, temperatura otoczenia +20°C) w porównaniu z rurami miedzianymi (≈ 18-22 W/m). Odporność chemiczna obejmuje pH 2-12, wodę chlorowaną (≤ 0,5 mg/l Cl₂), kwasy organiczne i nieorganiczne, zasady, sole, alkohol oraz większość rozpuszczalników domowych. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.
Parametry techniczne i wymiary
| Kod produktu: | PPRZK020-90.1008 |
| Marka: | IDMAR |
| Typ: | Kolanko 90° jednokielichowe |
| Rozmiar nominalny: | 20 mm |
| Średnica zewnętrzna d: | 20 mm |
| Średnica wewnętrzna (światło): | 19,1 mm |
| Wymiar Z (głębokość kielicha): | 16,6 mm |
| Wymiar L (długość ramienia): | 20,0 mm |
| Kąt: | 90° |
| Materiał: | PP-R typ 3 (random copolymer) |
| Rodzaj połączenia: | Zgrzewane polifuzyjne (socket fusion) |
| Temperatura zgrzewania: | 270°C |
| Czas nagrzewania (20 mm): | 6 sekund |
| Głębokość zgrzewu (wstawienia rury): | 16,6 mm |
| Ciśnienie robocze PN @ +20°C: | 10 bar (1 MPa) |
| Ciśnienie robocze @ +60°C: | 10 bar (1 MPa) |
| Ciśnienie robocze @ +80°C: | 6 bar (0,6 MPa) |
| Temperatura pracy (ciągła): | +1°C – +80°C |
| Temperatura szczytowa: | +95°C (≤ 100 h/rok) |
| Współczynnik przewodności cieplnej λ: | 0,24 W/(m·K) |
| Współczynnik rozszerzalności liniowej: | ≈ 0,15 mm/(m·K) |
| Pozycja montażowa: | Dowolna |
| Norma: | PN-EN ISO 15874-3:2013 |
| Certyfikat: | PZH |
| Kolor: | Szary |
| Gwarancja: | 2 lata |
| Żywotność projektowa: | ≥ 50 lat (+60°C/10 bar) |

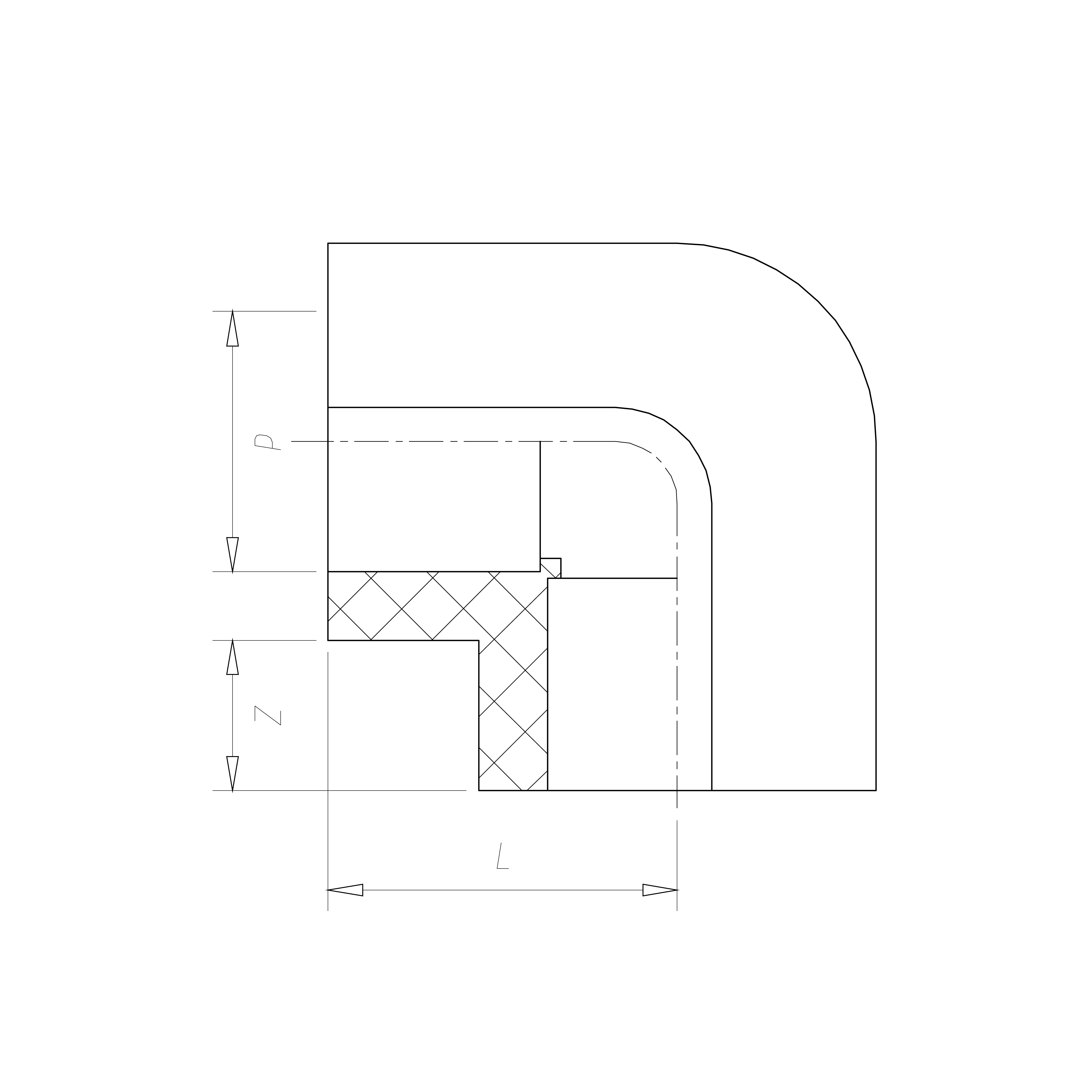

Rysunek techniczny z wymiarami kolanka PP-R 90° 20 mm
Zastosowania kolanka PP-R 90° 20 mm
• Instalacje zimnej i ciepłej wody pitnej (c.z.w., c.w.u.): Podejścia do pojedynczych punktów czerpalnych (umywalki, bidety ≈ 6-12 l/min), natryski (≈ 8-12 l/min), krótkie odgałęzienia do armatury (2-4 m), instalacje w małych łazienkach
• Instalacje centralnego ogrzewania (c.o.): Podłączenia małych grzejników (moc ≤ 1800 W), instalacje niskotemperaturowe (≤ +55°C), pompy ciepła niskotemperaturowe (+35/30°C), podejścia do zaworów termostatycznych
• Małe instalacje sanitarne: Łazienki w mieszkaniach, hotelach, biurach – podejścia do umywalek, bidetów, niezależnych natryskó w kabinach prysznicowych
• Instalacje przemysłowe: Systemy chłodnicze (free-cooling +5°C – +15°C), linie technologiczne o niskim natężeniu przepływu (Q ≤ 18 l/min), instalacje laboratoryjne, przemysł spożywczy (CIP)
• Instalacje nawadniające: Podejścia do pojedynczych linii kroplowych, systemy nawadniania balkonowego, małe szklarnie przydomowe
• Przejścia przez przegrody: Ściany działowe, dylatacje – zmiana kierunku rurociągu w miejscach przejść (wymagane tuleje ochronne Ø 40-50 mm)
• Modernizacja instalacji: Wymiana rur miedzianych w starych budynkach, podejścia do armatury w łazienkach, remont bez kucia ścian (prowadzenie w bruzdach, sufitach podwieszanych)
Instrukcja montażu – zgrzewanie kolanka PP-R 90° 20 mm
1. Przygotowanie narzędzi: Zgrzewarka polifuzyjna z tulejami Ø 20 mm (dorn + die), nożyce do rur PP-R lub piła tarczowa z drobnym zębem, marker wodoodporny, alkohol izopropylowy (99%), kątownica (sprawdzenie kąta 90°), rękawice robocze, poziomnica.
2. Rozgrzanie zgrzewarki: Ustaw temperaturę na 270°C ± 5°C. Czas nagrzewania zgrzewarki: ok. 10-12 minut (zależnie od mocy urządzenia 800-1200 W). Sprawdź gotowość wskaźnikiem LED (zielone światło = gotowa do pracy).
3. Przycięcie rury PP-R Ø 20 mm: Tnij prostopadle do osi – skos > 2° powoduje nieszczelność i nierównomierne wsunięcie w kielich. Usuń zadziory z krawędzi rury (gratownik, fazownik, drobny papier ścierny).
4. Oznaczenie głębokości wsunięcia: Dla średnicy 20 mm głębokość zgrzewu (wstawienia rury w kielich kolanka) wynosi 16,6 mm. Zaznacz linię markerem wodoodpornym na rurze – punkt kontrolny.
5. Czyszczenie i odtłuszczanie: Przetrzyj koniec rury i wewnętrzną powierzchnię kielicha kolanka alkoholem izopropylowym (99%). Usuń wszelkie zanieczyszczenia, kurz, tłuszcz, osuszenie ściereczką bezpyłową. Zanieczyszczenia osłabiają fuzję molekularną o 30-50% – główna przyczyna przecieków po 2-5 latach pracy.
6. Próba na sucho (dry fit): Wsuń rurę do kielicha bez zgrzewania, sprawdź głębokość 16,6 mm i orientację kąta 90° (użyj kątownicy, tolerancja ± 2°). Zaznacz kierunek montażu markerem (linia kontrolna wzdłuż rury i kielicha).
7. Nagrzewanie elementów: Wsuń rurę w tuleję wewnętrzną zgrzewarki (dorn) do głębokości 16,6 mm (do linii oznaczonej markerem), jednocześnie nasuń kielich kolanka na tuleję zewnętrzną (die) do oporu. Czas nagrzewania dla średnicy 20 mm: 6 sekund (norma PN-EN ISO 15874-5:2013). Nie przekraczaj czasu – przegrzanie (> 8 s) powoduje nadmiar stopionego polimeru, który wnika do wnętrza kielicha i zawęża światło wewnętrzne o 12-22% (d = 19,1 mm → 15-17 mm), co redukuje przepływ o 30-40%.
8. Montaż (złączenie): Po upływie 6 s zdejmij oba elementy jednocześnie z tulei zgrzewarki (najpierw kielich kolanka, następnie rurę – ruch płynny, prosty, bez wykręcania). Natychmiast (≤ 4 s) wsuń rurę w kielich kolanka do głębokości 16,6 mm (do linii oznaczonej markerem) – ruch prosty, osiowy, bez obrotu (obrót > 5° niszczy warstwę fuzji molekularnej, powoduje mikroszczeliny i przeciek po 6-18 miesiącach). Przytrzymaj oba elementy w bezruchu przez 10-15 sekund, utrzymując dokładny kąt 90° (kontrola kątownicą). Wokół złącza pojawi się równomierny kołnierz z nadlanego tworzywa (szerokość 0,5-1,0 mm) – dowód prawidłowej fuzji.
9. Chłodzenie i stabilizacja: Pozostaw złącze w bezruchu przez minimum 2 minuty (temperatura otoczenia +20°C), 3 minuty (temperatura < +10°C). Nie obciążaj, nie zginaj, nie montuj kolejnych elementów przez kolejne 20-30 minut. PP-R w tym czasie rekrystalizuje – osiąga pełną wytrzymałość mechaniczną.
10. Kontrola jakości: Sprawdź równomierność kołnierza (360° wokół złącza, szerokość 0,5-1,0 mm), osiowość rury względem kolanka (odchylenie ≤ 2°), kąt 90° (kątownica ± 2°). Kołnierz ciemnobrązowy lub czarny = przegrzanie (> 8 s), ryzyko obniżenia wytrzymałości o 20-30%. Brak kołnierza lub nierównomierny = niedogrzanie (< 5 s) lub niedostateczne wsunięcie, wytrzymałość tylko 4-6 bar. Po 1 h wykonaj test ciśnieniowy 10 bar × 1 h (zimna woda) lub 6 bar × 1 h (ciepła woda +80°C).
11. Czas przed pełnym uruchomieniem: Napełnienie zimną wodą (≤ +20°C): ≥ 1 godzina po ostatnim zgrzewie. Napełnienie ciepłą wodą (+40‑60°C): ≥ 24 godziny. Napełnienie gorącą wodą (+80°C) lub centralne ogrzewanie (+70°C): ≥ 48 godzin. Pełna rekrystalizacja polimeru PP-R i stabilizacja wymiarowa wymaga minimum 48 h – wczesne uruchomienie instalacji (< 1 h) może spowodować rozwarstwie niekompletnie zestalonego połączenia ciśnieniem wodnym, co redukuje wytrzymałość o 20-30% i prowadzi do przecieku.
UWAGA – najczęstsze błędy montażu kolanko PP-R 90° 20 mm:
• Niedostateczne odtłuszczenie (tłuszcz, kurz, wilgoć) – fuzja słaba o 30-50%, przeciek po 2-5 latach
• Cięcie rury pod skosem > 2° – nierównomierne wsunięcie w kielich, lokalne naprężenia, pęknięcia przy ciśnieniu
• Przegrzanie (> 8 s dla średnicy 20 mm) – nadmiar stopionego PP-R zwęża przekrój wewnętrzny o 15-25% (d = 19,1 mm → 14-16 mm), przepływ spada o 35-45%, straty ciśnienia rosną 2-3×
• Niedogrzanie (< 5 s) – niekompletna fuzja molekularna, złącze wytrzymuje tylko 4-6 bar zamiast 10 bar, przeciek przy skokach ciśnienia (pompa włącza/wyłącza)
• Obrót elementów po złączeniu > 5° – zerwanie cząstkowe warstwy fuzji, mikroszczeliny, przeciek po 6-12 miesiącach pracy (często w miejscach wysokiego ciśnienia – podejścia do baterii)
• Wczesne uruchomienie instalacji (< 1 h po zgrzewie) – ciśnienie wodne rozwarstwia niecałkowicie zestalone połączenie, trwała utrata 20-30% wytrzymałości
• Nieprawidłowy kąt 90° (odchylenie > 3°) – problemy z montażem armatury (baterie, zawory), naprężenia w rurociągu, konieczność użycia kolan korekcyjnych
Najczęściej zadawane pytania (FAQ)
Czy kolanko PP-R 90° 20 mm nadaje się do podejścia do umywalki?
TAK, kolanko PP-R 90° 20 mm jest idealnym rozwiązaniem do podejść do umywalek (przepływ ≈ 6-8 l/min). Średnica 20 mm zapewnia wystarczający przepływ dla baterii umywalkowych standardowych i termostatycznych. Dla baterii wannowych i natryskowych (przepływ 12-18 l/min) zaleca się większą średnicę: 25 mm. Parametry pracy: ciśnienie 10 bar @ +60°C, szczyt +80°C (6 bar), żywotność ≥ 50 lat. Certyfikat PZH potwierdza brak migracji substancji szkodliwych (TOC < 0,01 mg/L), zgodność z wymaganiami wody pitnej pH 6,5-9,5. W podejściach c.w.u. o długości > 5 m zaleca się izolację termiczną rury PP-R (pianka PE, λ = 0,038 W/(m·K), grubość ≥ 9 mm) w celu ograniczenia strat ciepła do < 2 W/m.
Jaka jest różnica w stracie ciśnienia między jednym kolankiem PP-R 90° 20 mm a dwoma kolankami 45° 20 mm?
Dla średnicy 20 mm przy przepływie 12 l/min strata ciśnienia wynosi: jedno kolanko 90° ≈ 0,06 bar (ekwiwalent ≈ 1,8 m rury prostej), dwa kolanki 45° ≈ 0,04 bar (ekwiwalent ≈ 1,2 m rury prostej). Oszczędność ≈ 33-35%. W praktyce: w podejściu do umywalki 4 m z wymianą 2 kolanek 90° na 4 kolanki 45° całkowita strata ciśnienia spada z ≈ 0,5 bar do ≈ 0,4 bar, co poprawia komfort użytkowania (stabilniejszy strumień wody, szybsze napełnianie). Dla krótkich podejść (< 3 m) różnica jest niewielka – lepiej użyć kolanek 90° (oszczędność kosztów 0,40 PLN, mniej zgrzewek, szybszy montaż).
Jakie są czasy oczekiwania po zgrzewie kolanko PP-R 90° 20 mm przed uruchomieniem instalacji?
Zalecane czasy oczekiwania po zgrzewie PP-R dla średnicy 20 mm: chłodzenie minimum 2 minuty w temperaturze otoczenia ≥ +5°C (elementy utrzymują równowagę wymiarową), napełnienie zimną wodą (≤ +20°C) po ≥ 1 godzinie (pełna krystalizacja polimeru), napełnienie ciepłą wodą (+40-60°C) po ≥ 24 godzinach, napełnienie gorącą wodą (≥ +70°C) po ≥ 48 godzinach. Wczesne uruchomienie instalacji (< 1 h) może spowodować rozwarstwie niekompletnie zestalonego połączenia ciśnieniem wodnym, co redukuje wytrzymałość o 20-30% i prowadzi do przecieku po 6-18 miesiącach pracy. W temperaturze otoczenia < +5°C czasy oczekiwania należy wydłużyć o 50% (np. 3 min chłodzenia, 1,5 h przed napełnieniem zimną wodą).
Czy kolanko PP-R 90° 20 mm nadaje się do podłączenia małych grzejników c.o.?
TAK, kolanko PP-R 90° 20 mm nadaje się do podłączenia małych grzejników c.o. o mocy do 1800 W (temperatura zasilania +70°C, powrotu +55°C, ΔT = 15 K, przepływ ≈ 120 l/h = 2,0 l/min). Dla większych grzejników (2000-3000 W) zaleca się średnicę 25 mm. Średnica 20 mm jest standardem w instalacjach niskotemperaturowych (pompy ciepła +45/35°C, moc ≤ 1500 W) oraz małych pomieszczeniach (łazienki 4-6 m², garderoby). Kolanko stosowane jest w podejściach do zaworów termostatycznych Ø 1/2", połączeniach grzejników stalowych i aluminiowych, przejściach przez ściany. Certyfikat PZH pozwala na pracę w +70°C przez 25 lat (żywotność projektowa), przy +60°C przez > 50 lat.
Czy kolanko PP-R 90° 20 mm jest kompatybilne z rurami innych producentów?
TAK, kolanko PP-R 90° 20 mm jest kompatybilne z rurami PP-R typ 3 producentów: Wavin Ekoplastik, Vesbo, FV-Plast, Tebo, Pilsa, Banninger, Aquatherm, KAN-therm zgodnie z normą PN-EN ISO 15874-3:2013 (tolerancja średnicy zewnętrznej ± 0,2 mm, grubość ścianki PN20 = 3,4 mm). Uwaga: nie łączyć z rurami PEX, PE-RT (wymiary zewnętrzne: PEX 20 × 2,0 mm, PP-R 20 × 3,4 mm – różnica grubości ścianki 1,4 mm, niezgodność kształtu kielicha, fuzja niemożliwa). Przed montażem zaleca się test kontrolny (dry-fit: wsunięcie na sucho, sprawdzenie luz/docisk w kielichu, oznaczenie głębokości 16,6 mm). Gwarancja producenta obejmuje tylko kompletne systemy PP-R jednej marki; przy mieszaniu elementów różnych producentów certyfikaty jakości mogą być nieważne (utrata gwarancji).
✓ Dlaczego instalatorzy i majsterkowicze wybierają nas?
- Wysyłka 24h – zamówienia złożone do godz. 14:00 wysyłamy tego samego dnia kurierem (InPost, DPD, DHL)
- Gwarancja 2 lata – wszystkie produkty objęte pełną gwarancją producenta + możliwość przedłużenia do 5 lat (opcja premium)
- Fachowe doradztwo – tel. +48 798 768 768 (pon-pt 8:00-18:00), email sklep@oszczedneinstalacje.pl – pomoc w doborze średnic, obliczeniu ilości kształtek, weryfikacji projektów instalacji sanitarnych
- Rabaty progowe: 2% przy zakupach > 1500 PLN, 3% przy > 2000 PLN, 5% przy > 5000 PLN – rabat naliczany automatycznie
- Kompleksowa oferta PP-R: rury Ø 16-110 mm (PN10/16/20/25), kształtki (kolanka 45°/90°, trójniki, mufy, zaślepki, przejścia redukcyjne), złączki gwintowane (GZ/GW), zawory kulowe, podpory, kompensatory, narzędzia (zgrzewarki 800-2000 W, nożyce, gratowniki, tuleje). Zobacz pełną ofertę kształtek PP-R
- Atesty i certyfikaty: PZH, ISO 9001:2015 – dokumentacja dostępna na żądanie
- Sprawdzona jakość – współpracujemy z wieloma firmami instalacyjnymi (hydraulicy, instalatorzy c.o., firmy budowlane) oraz inwestorami indywidualnymi w całej Polsce – ponad 5000 zrealizowanych projektów
*Zdjęcie poglądowe. Wymiary mogą nieznacznie odbiegać. Przed montażem sprawdź dokumentację producenta.
