IDMAR Kolanko PP‑R 90° DN32×1" GZ – Gwint Zewnętrzny

Profesjonalna kształtka PP‑R z gwintem zewnętrznym do instalacji hydraulicznych i grzewczych | Rozmiar DN32 (32 mm) | Gwint 1" (DN25) | Ciśnienie robocze 10 bar @ +60°C | Zgodne z normą PN‑EN ISO 15874‑3:2013 | Gwarancja 2 lata | Wysyłka 24h ✓

Czym jest kolanko PP‑R 90° DN32×1" GZ (gwint zewnętrzny)?

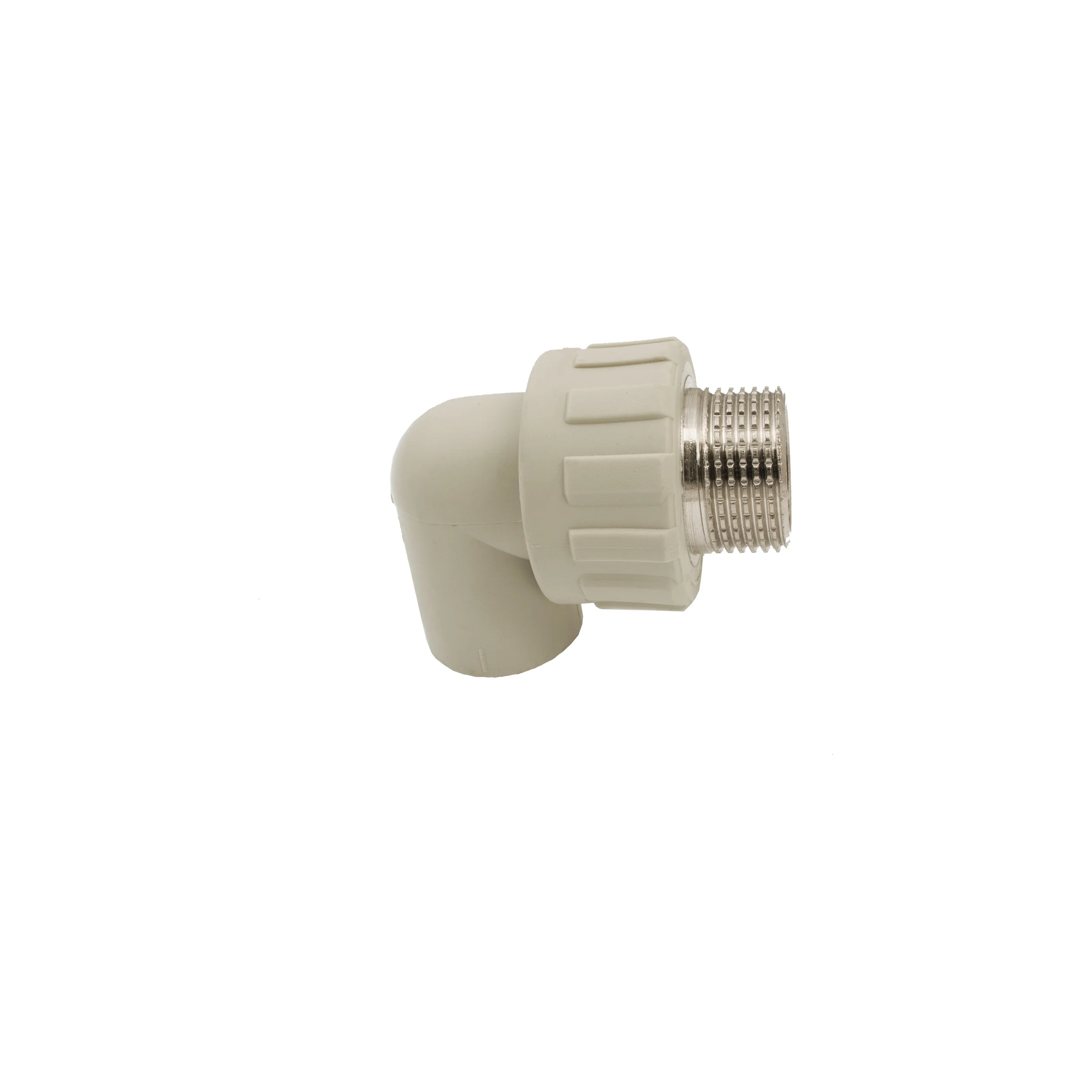

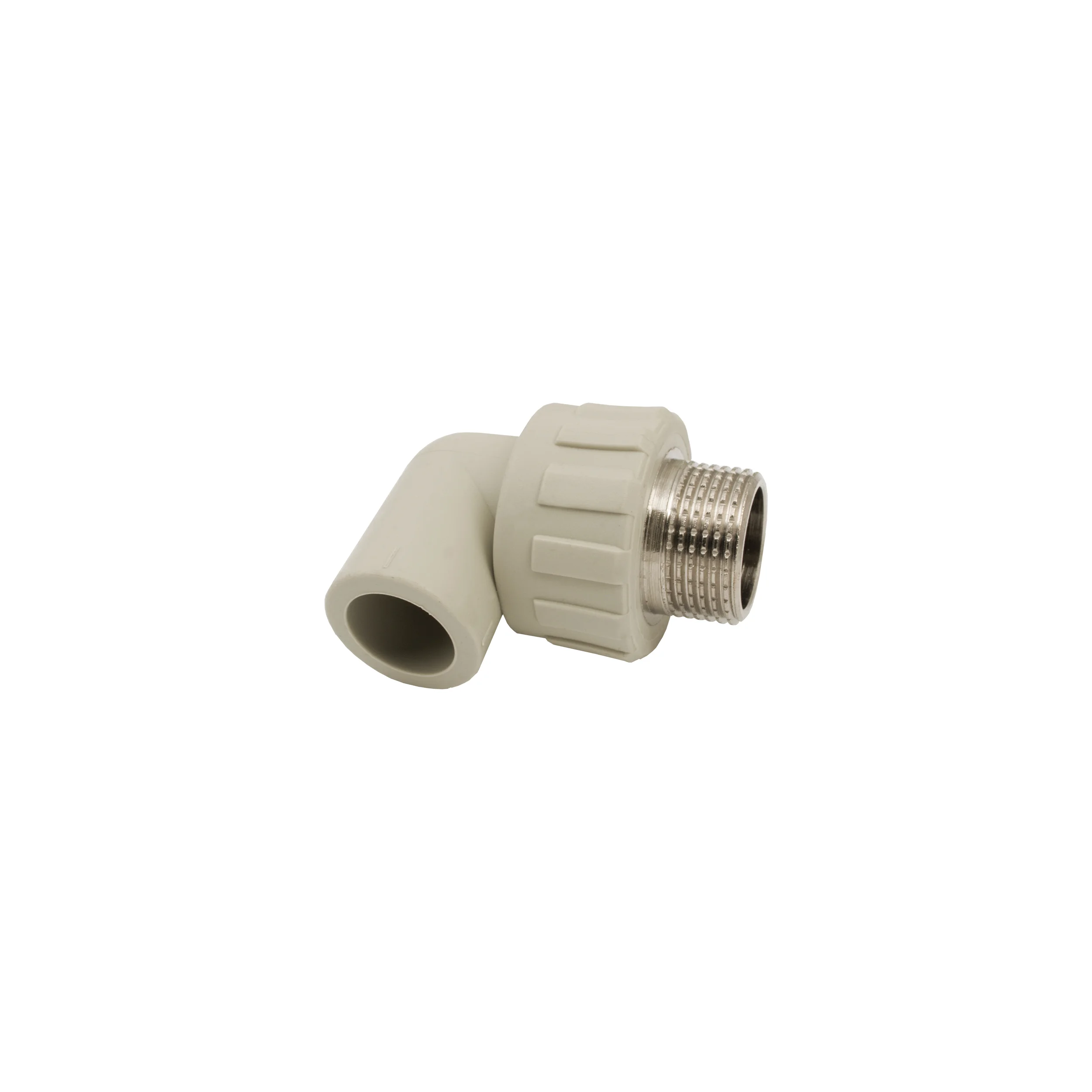

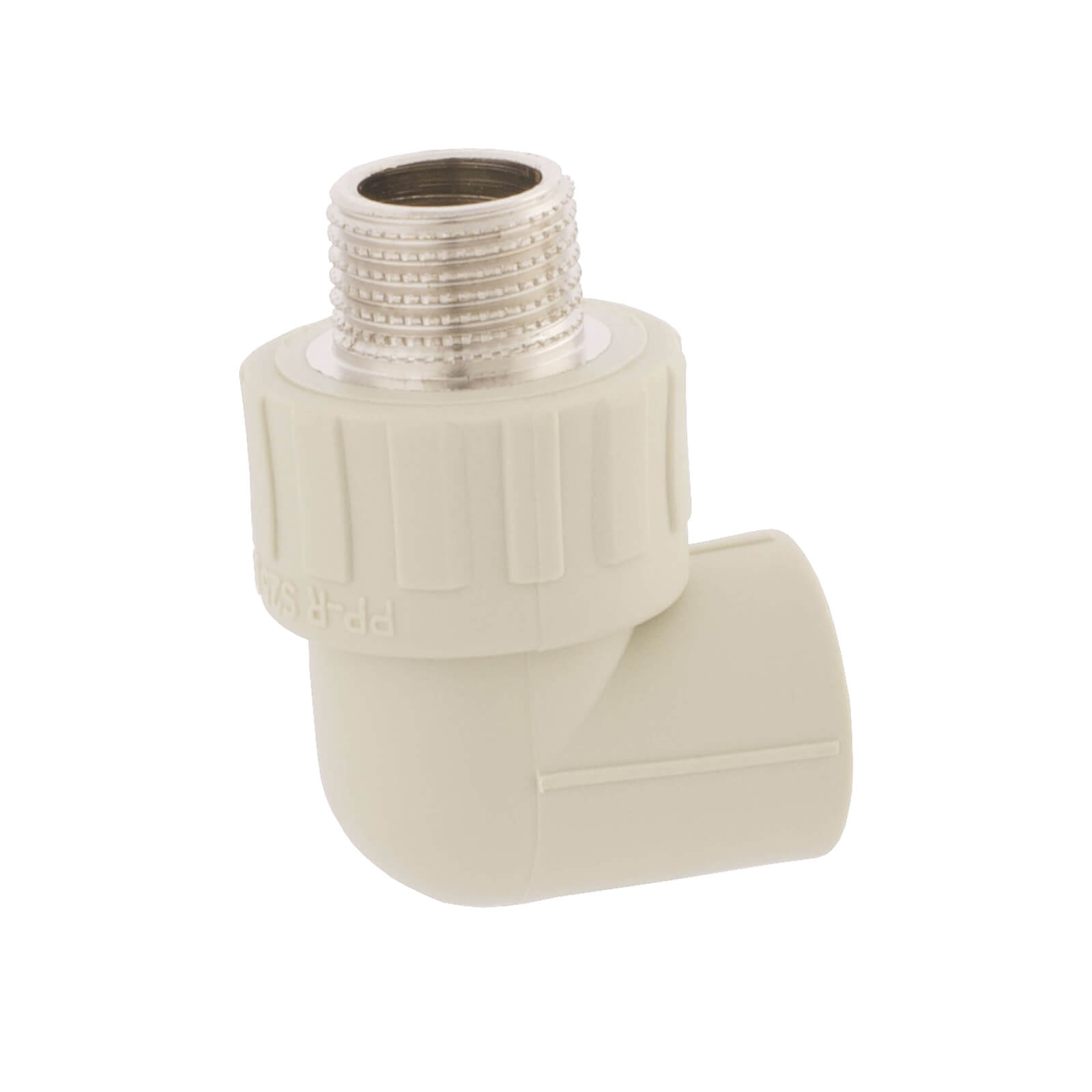

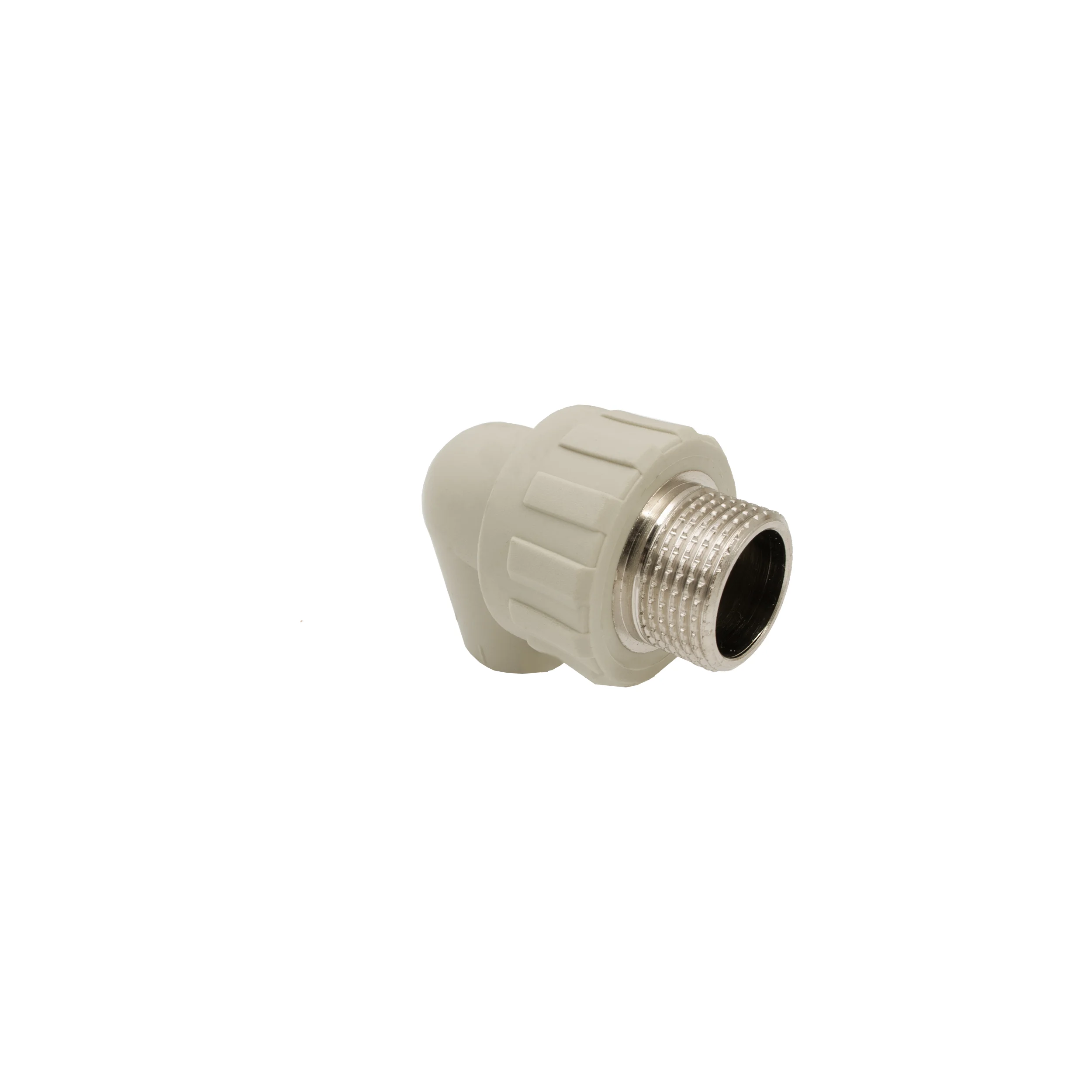

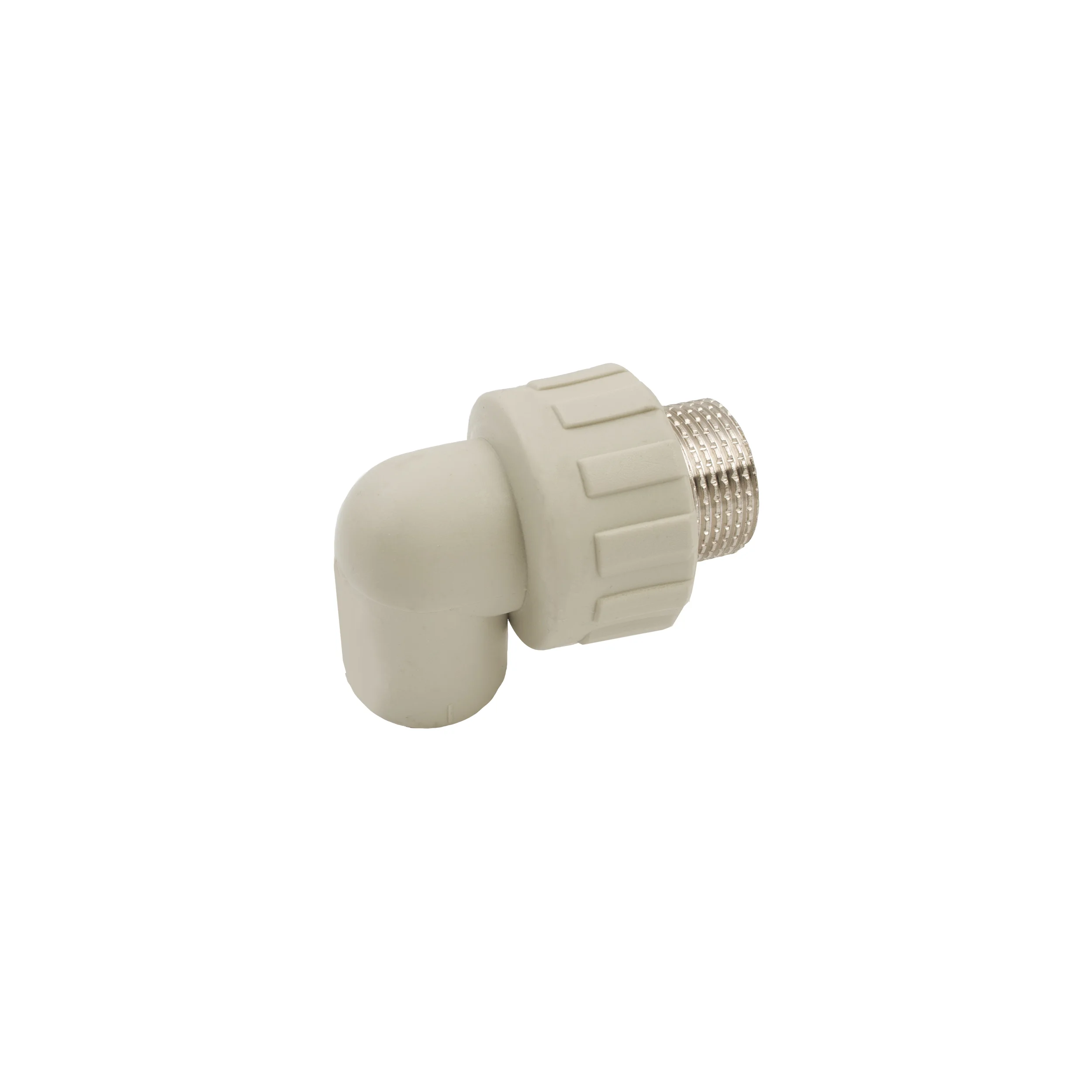

Kolanko PP‑R 90° DN32×1" GZ (kod PPRZKGZ032X1.1010) to profesjonalna kształtka instalacyjna łącząca rurę polipropylenową DN32 (średnica zewnętrzna 32 mm, światło wewnętrzne 21,2 mm) z armaturą posiadającą gwint wewnętrzny 1" (DN25). Z jednej strony kształtka posiada kielich zgrzewczy o głębokości wtopienia 20 mm, z drugiej gwint zewnętrzny 1" wykonany na wkładce z mosiądzu CW617N (stop miedzi i cynku o podwyższonej odporności na korozję dezyncyfikacyjną DZR). Produkt przeznaczony do podłączania armatury hydraulicznej dużego przekroju – kurków kulowych DN25, zaworów zwrotnych, filtrów siatkowych i Y‑kowych, wodomierzy DN25 (Qn = 3,5 m³/h), manometrów, czujników temperatury i ciśnienia, reduktorów ciśnienia, instalacji sprężonego powietrza oraz systemów przemysłowych (chłodnictwo, technologie spożywcze, farmaceutyczne, chemiczne).

Gwint zewnętrzny 1" zapewnia łatwość montażu i szczelność połączenia przy użyciu taśmy PTFE (Teflon) w ilości 4‑6 okrążeń. Moment dokręcania wynosi 35‑45 Nm (zalecany), maksymalnie 50 Nm – przekroczenie momentu może spowodować pęknięcie wkładki mosiężnej lub korpusu PP‑R. Gwint 1" jest uniwersalnym rozwiązaniem w instalacjach europejskich i światowych, kompatybilnym z większością dostępnej armatury sanitarnej i przemysłowej.

Średnica DN32 (32 mm) zapewnia przepustowość 50‑65 l/min przy prędkości przepływu v ≈ 1,5 m/s, co odpowiada zapotrzebowaniu baterii wannowej z termostatem (25‑35 l/min), prysznica deszczowego (20‑30 l/min), trzech umywalek jednocześnie (3 × 8 l/min = 24 l/min) lub dużego grzejnika (moc 4,5‑6,5 kW przy ΔT = 20 K). W instalacjach sprężonego powietrza kolanko DN32 GZ stosuje się do podłączania głównych linii zasilających, zbiorników buforowych, separatorów wilgoci i oleju – maksymalne ciśnienie robocze wynosi 10 bar (1,0 MPa) przy temperaturze +20 °C. Materiał PP‑R typ 3 (random copolymer) charakteryzuje się wysoką odpornością termiczną (+80 °C ciągła, +95 °C szczytowa), mechaniczną (10 bar @ +60 °C, 6 bar @ +80 °C) oraz chemiczną (pH 2‑12, chlor ≤ 0,5 mg/l, kwasy, zasady, sole, alkohol, większość rozpuszczalników). Współczynnik przewodności cieplnej λ = 0,24 W/(m·K) to 1583 razy mniej niż miedź, co przekłada się na minimalne straty ciepła w instalacjach c.w.u. i grzewczych. Certyfikat PZH potwierdza bezpieczeństwo sanitarne – brak migracji substancji szkodliwych, zgodność z dyrektywą 98/83/WE dotyczącą wody pitnej.

Parametry techniczne i wymiary

Kod produktu:	PPRZKGZ032X1.1010
Marka:	IDMAR / Fisher Expert
Typ:	Kolanko 90° z gwintem zewnętrznym
Rozmiar nominalny:	DN32 (32 mm)
Gwint zewnętrzny:	1" (DN25)
Wymiar d:	30,8 mm
Wymiar Z :	20 mm
Wymiar L :	43,6 mm
Wymiar G :	1"
Kąt:	90° ± 2°
Masa:	≈ 50 g
Materiał korpusu:	PP‑R typ 3 (random copolymer PN20)
Wkładka metalowa:	Mosiądz CW617N (DZR)
Rodzaj połączenia:	Zgrzewane polifuzyjne + gwint 1"
Temperatura zgrzewania:	270 °C ± 5 °C
Czas nagrzewania (DN32):	8 sekund
Czas łączenia (maksymalny):	≤ 6 s
Czas chłodzenia:	≥ 4 min
Głębokość zgrzewu (wstawienia rury):	20 mm
Moment dokręcania gwintu:	35‑45 Nm (zalecany), max 50 Nm
Uszczelnienie gwintu:	Taśma PTFE 4‑6 okrążeń
Ciśnienie robocze @ +20 °C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +60 °C:	10 bar (1,0 MPa)
Ciśnienie robocze @ +80 °C:	6 bar (0,6 MPa)
Temperatura pracy (ciągła):	+1 °C ÷ +80 °C
Temperatura szczytowa:	+95 °C (krótkotrwale ≤ 100 h/rok)
Przepustowość (v ≈ 1,5 m/s):	50‑65 l/min (3,0‑3,9 m³/h)
Współczynnik przewodności cieplnej λ:	0,24 W/(m·K)
Współczynnik rozszerzalności liniowej α:	0,15 mm/(m·K)
Pozycja montażowa:	Dowolna
Norma:	PN‑EN ISO 15874‑3:2013
Certyfikat:	PZH (Państwowy Zakład Higieny)
Kolor:	Szary (RAL 7032)
Gwarancja:	2 lata
Żywotność projektowa:	≥ 50 lat (+60 °C/10 bar)
