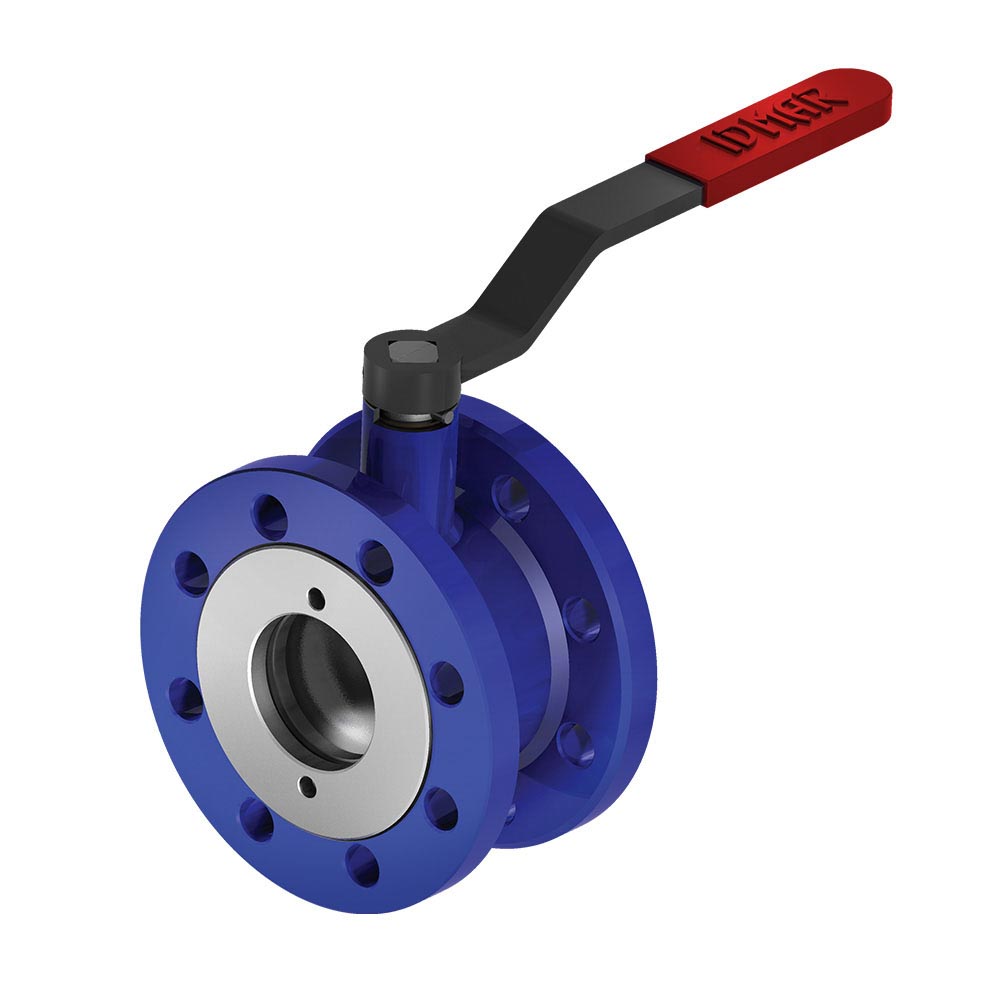

IDMAR Zawór kulowy DN125 do wody WK 2A 1.6MPa Sandwich kołnierzowy

Czym jest zawór kulowy kołnierzowy do wody DN125 WK2A Sandwich 1,6 MPa?

Specjalistyczny zawór odcinający wysokiej jakości przeznaczony do instalacji wodnych – woda pitna, woda technologiczna, para wodna, glikol, sprężone powietrze, oleje (płyny grupy 2 wg PED). Konstrukcja z przyłączem kołnierzowym PN16 zapewnia niezawodność w systemach ciepłowniczych, HVAC i przemysłowych. Kompaktowa budowa typu sandwich (długość zabudowy I = 600 mm) oszczędza miejsce w instalacji. Uszczelnienia z PTFE + 20 % węgla oraz potrójne O-ringi NBR70 gwarantują szczelność klasy A w szerokim zakresie temperatur od –20 °C do +200 °C. Korpus i kula ze stali P355NL1 zapewniają wysoką wytrzymałość mechaniczną oraz odporność na korozję. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Na życzenie klienta dostępna wersja z przekładnią ślimakową lub przygotowanie pod siłownik elektryczny/pneumatyczny.

Budowa i komponenty zaworu WK2A DN125 Sandwich

• Kula odcinająca – stal P355NL1 chromowana, pełny przelot DN 125 mm
• Uszczelka kulowa – PTFE + 20 % węgla (C), temperatura do +200 °C
• Gniazdo uszczelki – precyzyjna obróbka CNC (HAAS, OKUMA)
• Sprężyna dociskowa – automatyczna kompensacja zużycia uszczelki
• Kołnierz stalowy PN16 – zgodny z PN‑EN 1092‑1, 8 otworów M16
• Korpus zaworu – stal certyfikowana P355NL1, spawanie robotyczne
• Trzpień obrotowy – stal chromowana, zabezpieczenie antystatyczne
• Tuleja łożyskująca – PTFE + grafit, płynne obroty
• Pierścienie uszczelniające O‑ring – potrójne NBR70, szczelność klasy A
• Kwadrat napędowy – 25 mm zgodny z ISO 5211 F10
• Wkręt ustalający – blokada pozycji otwarte/zamknięte
• Kołek sprężysty – zabezpieczenie połączenia trzpienia z kulą

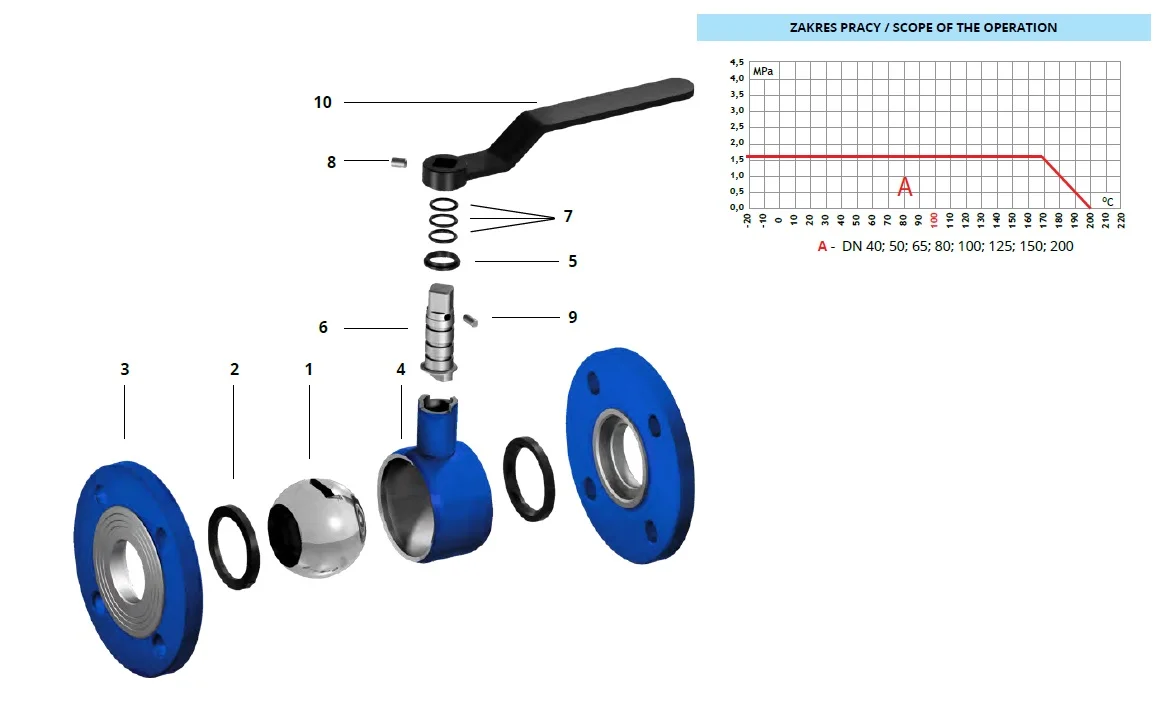

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do wody WK2A DN125 Sandwich

Cechy techniczne

• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – odpowiednie dla większości instalacji ciepłowniczych i HVAC
• ✔ Przyłącze kołnierzowe PN16 – 8 śrub M16 (otwory 18 mm), rozstaw ØD0 210 mm, zgodne z PN‑EN 1092‑1
• ✔ Uszczelnienia PTFE + 20 % węgla – temperatura robocza –20 °C do +200 °C, zwiększona odporność na ścieranie
• ✔ Potrójne uszczelnienie O‑ring NBR70 – szczelność na trzpieniu i pokrywie, brak wycieków
• ✔ Korpus z certyfikowanej stali P355NL1 – odporność na niskie temperatury (do –20 °C), certyfikacja PED
• ✔ Obróbka strumieniowo‑ścierna i powłoka antykorozyjna RAL 5015 – trwała ochrona przed korozją
• ✔ Spawanie robotyczne i obróbka CNC – precyzja tolerancji < 0,01 mm, wysoka powtarzalność
• ✔ Trzpień z mechanizmem antystatycznym – zapobiega iskrzeniu i gromadzeniu ładunków
• ✔ Kompaktowa konstrukcja sandwich – długość zabudowy I = 600 mm, oszczędność przestrzeni
• ✔ Kwadrat napędowy 25 mm (ISO 5211 F10) – gotowość do automatyzacji (siłownik elektryczny/pneumatyczny)
• ✔ Żywotność ponad 10 000 cykli – przy normalnych warunkach eksploatacji
• ✔ Przeznaczenie: płyny grupy 2 (PED) – woda, para wodna, glikol, sprężone powietrze, oleje

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	125
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
ØDz – średnica zewnętrzna kołnierza	250
ØD1 – średnica wewnętrzna kołnierza	188
ØD0 – średnica środka otworów	210
Ød0 – średnica otworów na śruby	18
n – liczba śrub (ilość / quantity)	8
g – grubość kołnierza	22
f – grubość uszczelki	2
L – długość korpusu zaworu	186
I – długość całkowita (zabudowy)	600
H – wysokość korpusu zaworu	161
H1 – wysokość do osi napędu	168
H2 – wysokość całkowita (z napędem)	286
□ s – wymiar kwadratu napędowego	25

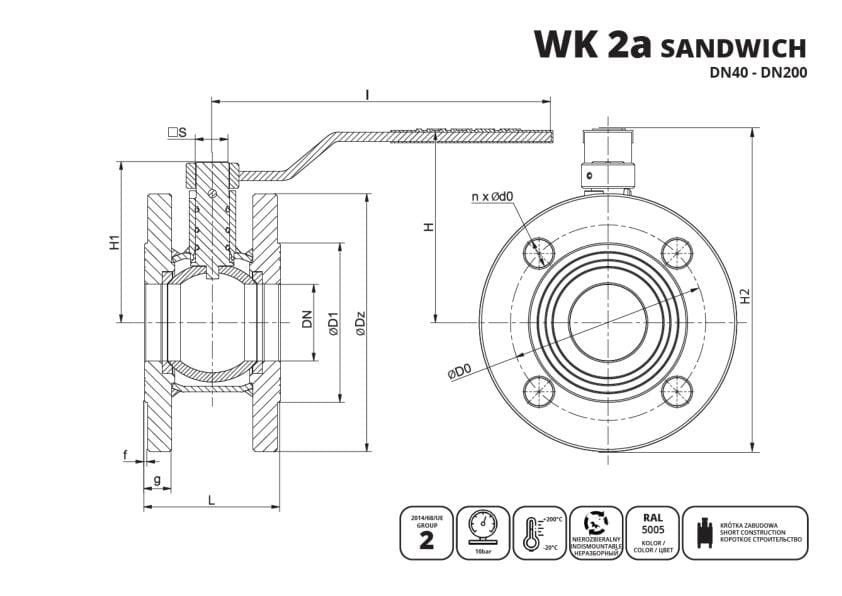

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN125 WK2A Sandwich

Zastosowania przemysłowe

Zawór kulowy DN125 WK2A Sandwich 1,6 MPa znajduje zastosowanie w wymagających instalacjach wodnych, ciepłowniczych i przemysłowych (płyny grupy 2 wg PED). Główne obszary wykorzystania obejmują:

• Sieci ciepłownicze miejskie i przemysłowe – odcinanie odcinków sieci, punkty cieplne, wymienniki ciepła
• Instalacje HVAC (Heating, Ventilation, Air Conditioning) – obiegi grzewcze, chłodnicze, wentylacyjne w budynkach komercyjnych i przemysłowych
• Instalacje wodociągowe magistralne – transport wody pitnej, technologicznej, chłodzącej w zakładach przemysłowych
• Przemysł chemiczny i petrochemiczny – instalacje wody technologicznej, systemów chłodzenia, obiegów zamkniętych
• Systemy sprężonego powietrza – odcinanie i regulacja przepływu w systemach pneumatycznych
• Instalacje glikolowe – ogrzewanie podłogowe, systemy antyzamrażania, chłodnictwo przemysłowe

6 kluczowych zalet zaworu DN125 WK2A Sandwich 1,6 MPa

1. Kompaktowa konstrukcja sandwich (I = 600 mm) – krótka długość zabudowy oszczędza miejsce w instalacji, obniża koszty rurociągów i kształtek, ułatwia montaż w ograniczonej przestrzeni.
2. Szeroki zakres temperatur (–20 °C do +200 °C) – uniwersalność zastosowań w instalacjach niskotemperaturowych (sieci zewnętrzne) i wysokotemperaturowych (para wodna, sieci ciepłownicze), stal P355NL1 odporna na niskie temperatury.
3. Zaawansowane uszczelnienia PTFE + 20 % węgla – zwiększona odporność na ścieranie w porównaniu do standardowego PTFE, długa żywotność w mediach wodnych i parowych, brak wymagań smarowania.
4. Potrójne pierścienie O‑ring NBR70 – eliminacja ryzyka wycieku na zewnątrz zaworu, ochrona przed zanieczyszczeniem medium i awarią instalacji, szczelność klasy A przez cały okres eksploatacji.
5. Precyzja wykonania CNC i spawanie robotyczne – tolerancje poniżej 0,01 mm zapewniają idealną szczelność i powtarzalność parametrów, wysoka wytrzymałość mechaniczna spawów robotycznych, maszyny HAAS i OKUMA.
6. Gotowość do automatyzacji (ISO 5211 F10, kwadrat 25 mm) – możliwość montażu siłownika elektrycznego lub pneumatycznego bez konieczności przeróbek, redukcja kosztów eksploatacji w systemach zautomatyzowanych, certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 24 h!

✓ Wysyłka ekspresowa 24 h – zawór wysyłany tego samego dnia roboczego
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury przemysłowej

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich PN16? Sprawdź naszą ofertę!

⚠ Informacja dla klienta: Zawór kulowy DN125 WK2A Sandwich dostarczany jest bez rączki. Rączka do zaworów przemysłowych dostępna jest jako oddzielna pozycja w naszym sklepie: Rączki do zaworów przemysłowych →. Kołnierze płaskie stalowe PN16, uszczelki oraz śruby M16 dostępne są osobno. Zobacz kołnierze stalowe →
