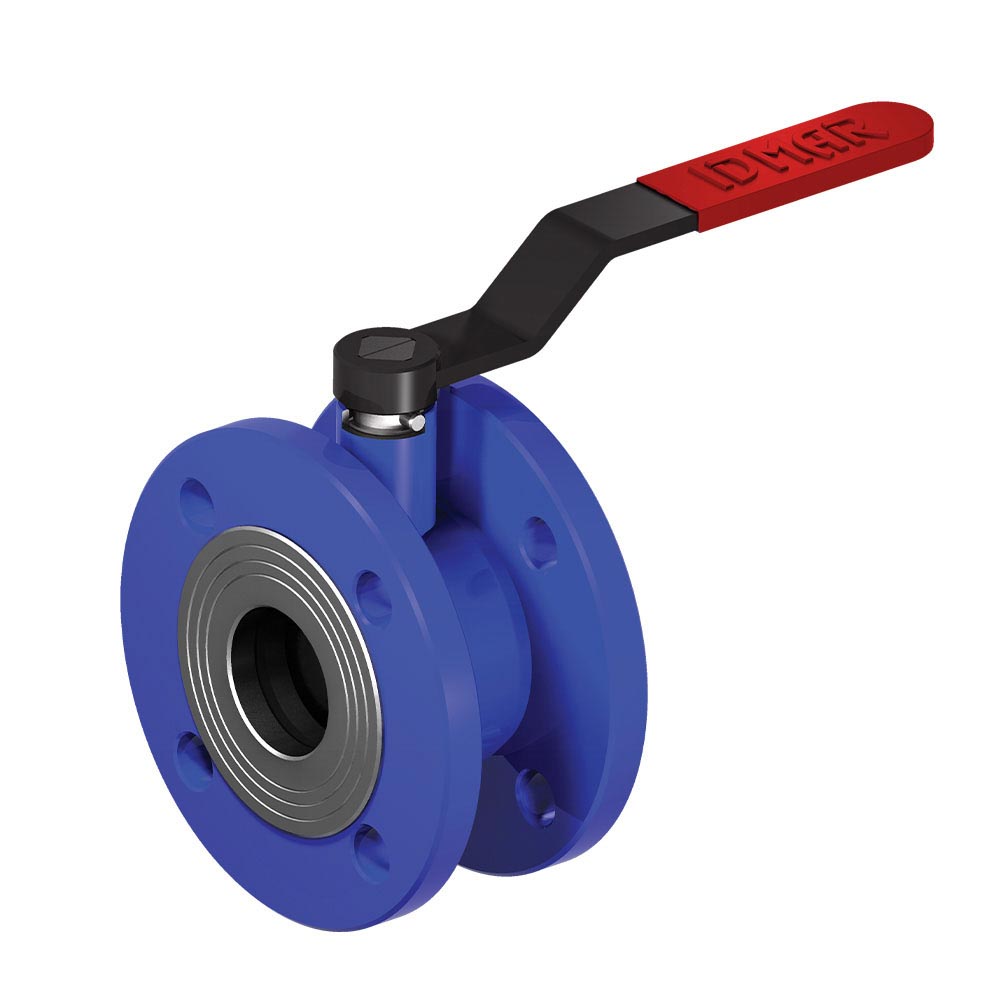

IDMAR Zawór kulowy DN50 do wody WK 2A 1.6MPa Sandwich kołnierzowy

Czym jest zawór kulowy kołnierzowy do wody DN50 WK2A Sandwich 1,6 MPa?

Specjalistyczny zawór odcinający typu Sandwich o skróconej długości montażowej (I = 250 mm), przeznaczony do instalacji wodnych, ciepłowniczych i klimatyzacyjnych – woda zimna i gorąca, para wodna, glikol, oleje nieagresywne, sprężone powietrze (płyny grupy 2 wg PED). Konstrukcja trójczęściowa z przyłączem kołnierzowym PN16 DN50 zapewnia wytrzymałość na ciśnienie robocze do 16 bar oraz łatwość montażu w ograniczonej przestrzeni. Uszczelnienia z PTFE + 20 % węgla oraz potrójne O-ringi NBR70 gwarantują szczelność klasy A w szerokim zakresie temperatur od –20 °C do +200 °C. Kula i korpus wykonane ze stali P355NL1 zapewniają wysoką wytrzymałość i długą żywotność w wymagających instalacjach. Wymiary kołnierzy zgodne z normą PN‑EN 1092‑1. Na życzenie klienta dostępna wersja z przekładnią ślimakową lub przygotowanie pod siłownik.

Budowa i komponenty zaworu WK2A DN50 Sandwich

• Korpus trójczęściowy – stal certyfikowana P355NL1, konstrukcja Sandwich, spawanie robotyczne
• Uszczelka (seat) – PTFE + 20 % węgla, zapewnia szczelność kuli
• Kołnierz (flange) – przyłącze PN16 DN50, materiał P355NL1
• Korpus / komin (body / sleeve) – stal P355NL1, konstrukcja odporna na ciśnienie
• Pierścień dolny (bottom ring) – PTFE + grafit, łożysko ślizgowe trzpienia
• Trzpień (stem) – stal odporna na obciążenia, zabezpieczenie antystatyczne
• Kołek walcowy (dowel pin) – wg PN‑EN ISO 2338, zabezpieczenie montażowe
• O‑ring – NBR70, potrójne uszczelnienie trzpienia (temperatura do +120 °C)
• Wkręt dociskowy (setscrew) – wg PN‑EN ISO 4026, blokada pozycji
• Uchwyt (handle) – stal S235JR, kwadrat 17 mm (ISO 5211 F07)
• Kula (ball) – stal P355NL1, pełny przelot DN50
• Śruby montażowe – 4 × M16, łączenie korpusu trójczęściowego

Uwaga: Zawór dostarczany bez rączki. Rączki dostępne oddzielnie w katalogu Rączki do zaworów przemysłowych.

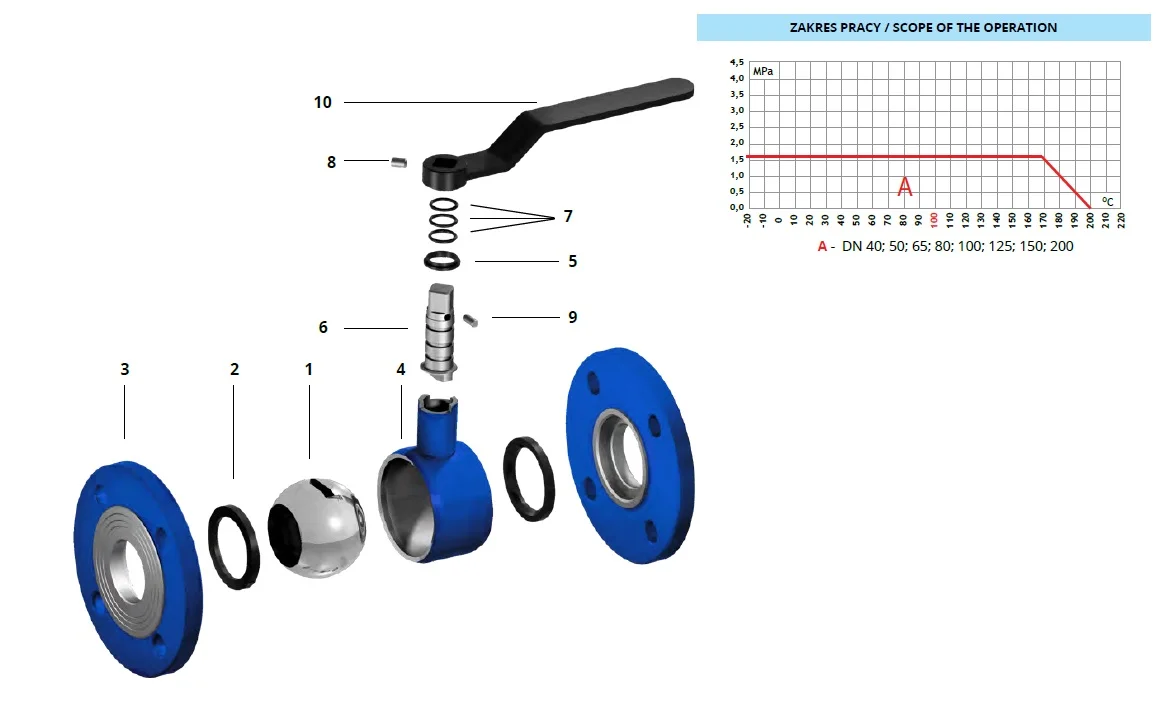

Rysunek 1. Konstrukcja zaworu kulowego kołnierzowego do wody WK2A DN50 Sandwich

Cechy techniczne

• ✔ Potrójne zabezpieczenie przed wyciekiem – trzy wysokiej jakości O-ringi NBR70 umieszczone w precyzyjnie wykonanych kanalikach CNC zapewniają niezawodne uszczelnienie, chroniąc zawór przed wyciekiem nawet w wymagających warunkach pracy
• ✔ Zaawansowane uszczelnienia PTFE – tuleja łożyskująca trzpień wykonana z PTFE wzbogaconego grafitem zapewnia dodatkowe doszczelnienie oraz płynność pracy mechanizmu zaworu; uszczelnienie kuli z mieszanki PTFE + 20 % węgla (C) poprawia trwałość i efektywność, zwiększając odporność na zużycie
• ✔ Wytrzymały korpus z certyfikowanej stali P355NL1 – korpus wykonano z wysokiej jakości stali P355NL1 przeznaczonej do wyrobów ciśnieniowych, odpornej na działanie niskich temperatur, dzięki czemu może być stosowany w trudnych warunkach atmosferycznych
• ✔ Obróbka strumieniowo-ścierna i malowanie antykorozyjne – korpus poddano obróbce strumieniowo-ściernej Sa 2½, co znacząco poprawia przyczepność powłoki lakierniczej; zawór malowany 3-składnikową farbą epoksydową chroniącą przed korozją i czynnikami zewnętrznymi
• ✔ Zgodność z Dyrektywą PED 2014/68/EU – zgodnie z wymaganiami dyrektywy ciśnieniowej przylga zaworu nie jest malowana; zastosowano wysokiej jakości substancję antykorozyjną, która chroni przed korozją i poprawia szczelność połączenia z rurociągiem
• ✔ Spawanie robotyczne – wysokiej jakości spawy wykonane przez roboty Fanuc/KUKA zapewniają idealne położenie i wysoką wytrzymałość obudowy zgodnie z ISO 3834-2
• ✔ Obróbka CNC – wszystkie elementy zaworu produkowane przy użyciu nowoczesnych maszyn CNC HAAS i OKUMA gwarantują najwyższą precyzję (tolerancja < 0,01 mm) i jakość wykonania
• ✔ Ciśnienie robocze PS 16 bar (1,6 MPa) – wytrzymałość na obciążenia w instalacjach wodnych i ciepłowniczych średniego ciśnienia
• ✔ Przyłącze kołnierzowe PN16 DN50 – 4 śruby M16 (gwint 18 mm), rozstaw ØDz 165 mm, zgodne z PN‑EN 1092‑1
• ✔ Kompaktowa konstrukcja Sandwich – długość montażowa I = 250 mm (krótsza niż WKN/WKP)
• ✔ Kwadrat napędowy 17 mm (ISO 5211 F07) – możliwość montażu przekładni ślimakowej lub siłownika
• ✔ Żywotność ponad 10 000 cykli – w warunkach pracy wodnej i ciepłowniczej
• ✔ Przeznaczenie: płyny grupy 2 (PED) – woda zimna i gorąca, para wodna, glikol, oleje, sprężone powietrze

Parametry techniczne

Wymiary gabarytowe (kołnierze PN16 DN50)

Parametr wymiaru	Wartość [mm]
DN – średnica nominalna	50
PN – ciśnienie nominalne	16 bar
PS – ciśnienie maksymalne	16 bar
ØD1 – średnica przyłgi	102
ØD0 – średnica zewnętrzna kołnierza	125
Ød0 – średnica otworu śruby	18
n – liczba śrub (ilość / quantity)	4
ØDz – średnica podziałowa śrub	165
g – grubość przyłgi	19
f – grubość uszczelki	2
L – szerokość korpusu	87
I – długość montażowa (całkowita)	250
H – wysokość korpusu zaworu	122
H1 – wysokość do osi napędu	103
H2 – wysokość całkowita (z napędem)	204,5
□ s – wymiar kwadratu napędowego	17

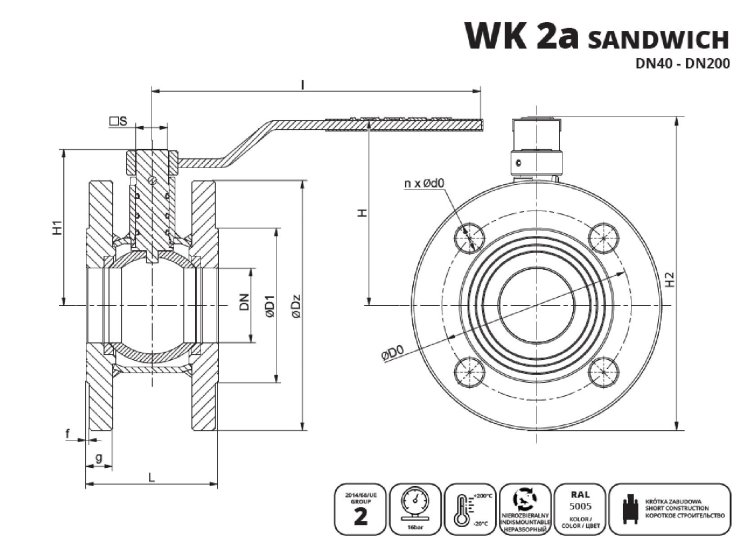

Rysunek 2. Wymiary gabarytowe zaworu kulowego kołnierzowego DN50 WK2A Sandwich

Zastosowania przemysłowe

Zawór kulowy DN50 WK2A Sandwich 1,6 MPa do wody znajduje zastosowanie w wymagających instalacjach wodnych i ciepłowniczych dla płynów grupy 2 wg PED. Główne obszary wykorzystania obejmują:

• Sieci ciepłownicze – instalacje c.o., węzły cieplne, wymienniki ciepła, zasilanie grzejników
• Systemy klimatyzacyjne – chillery, centrale klimatyzacyjne, instalacje chłodzące i grzewcze
• Instalacje wodociągowe – woda zimna i ciepła użytkowa, instalacje przeciwpożarowe
• Instalacje przemysłowe – obiegi chłodzące maszyn, instalacje technologiczne, systemy grzewcze
• Instalacje glikolowe – systemy ochrony przed zamarzaniem, instalacje solarów, pompy ciepła
• Instalacje sprężonego powietrza – sieci pneumatyczne, systemy sterowania, instalacje sprężarek

6 kluczowych zalet zaworu DN50 WK2A Sandwich 1,6 MPa

1. Kompaktowa konstrukcja Sandwich (I = 250 mm) – skrócona długość montażowa w porównaniu do zaworów standardowych, łatwiejszy montaż w ograniczonej przestrzeni, oszczędność na rurociągach podporowych, idealna do modernizacji istniejących instalacji.
2. Szeroki zakres temperatur (–20 °C do +200 °C) – uniwersalność zastosowania w instalacjach zimnej wody, ciepłej wody użytkowej, centralnego ogrzewania i pary wodnej, korpus i kula ze stali P355NL1 odpornej na wysoką temperaturę.
3. Zaawansowane uszczelnienia PTFE + 20 % węgla – zwiększona odporność na ścieranie i starzenie, tuleja łożyskująca PTFE + grafit zapewnia niskie tarcie i długą żywotność, żywotność > 10 000 cykli, brak wymagań smarowania.
4. Potrójne zabezpieczenie przed wyciekiem – trzy O-ringi NBR70 w precyzyjnych rowkach CNC gwarantują szczelność klasy A (< 0,01 ml/min), bezpieczeństwo eksploatacji nawet w wymagających warunkach ciepłowniczych.
5. Precyzja wykonania CNC – wszystkie elementy obrabiane na maszynach HAAS i OKUMA z tolerancją < 0,01 mm, spawanie robotyczne ISO 3834-2, obróbka strumieniowo-ścierna Sa 2½, malowanie 3-składnikowe.
6. Gotowość do automatyzacji (kwadrat □ 17 mm ISO 5211 F07) – możliwość montażu przekładni ślimakowej lub siłownika elektrycznego/pneumatycznego, kompatybilność z standardowymi akcesoriami ISO 5211, certyfikaty CE i PED, gwarancja 2 lata.

Zamów teraz i otrzymaj zawór w 1 dzień!

✓ Wysyłka w 1 dzień – zawór wysyłany tego samego dnia roboczego (zamówienia do 10:00)
✓ Dostawa w 1 dzień (EU) – kurierem DHL/UPS/DPD do krajów Unii Europejskiej
✓ Gwarancja 2 lata – pewność jakości i bezpieczeństwa
✓ Wsparcie techniczne – doradztwo w doborze armatury wodnej DN50

Kontakt: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl

Opcjonalnie dostępne: rączki, przekładnie ślimakowe, siłowniki pneumatyczne i elektryczne. Potrzebujesz kołnierzy płaskich PN16? Sprawdź naszą ofertę!

⚠ Informacja dla klienta: Zawór przeznaczony do instalacji wodnych, ciepłowniczych i klimatyzacyjnych (płyny grupy 2 wg PED). Montaż i konserwacja muszą być wykonywane przez uprawnione osoby zgodnie z przepisami budowlanymi. Zawór dostarczany bez rączki – rączka dostępna osobno. Kołnierze stalowe PN16, uszczelki oraz śruby M16 dostępne są osobno w naszej ofercie. Zobacz kołnierze stalowe → | Zobacz rączki →
